(artikel översatt från vår norska support)
Upplever du att din PDF-fil blir mycket stor eller långsam?
Det finns inte nödvändigtvis bara en anledning till detta, utan mer summan av många val man har gjort. En sak som ofta återkommer är antalet komplexa fyllningar / skrafferingar man har använt och / eller bilder / logotyper etc. i för hög upplösning. Nedan hittar du ett antal tips som kan hjälpa dig att minska både filstorleken och påskynda öppnande och navigering.
1. Omfattning och detaljnivå
Vi ser ofta att många tar detaljerade ritningar i till exempel en skala på 1:50 och tvingar dem att vara 1: 100 på layouterna för att kunna använda mindre pappersstorlekar. I Archicad styrs objekt etc. av skala och Model View Options (MVO), vilket innebär att många objekt och element kommer att ha en högre detaljerad i 1:50 än vad som skulle vara lämpligt i, säg, 1:100. Detta skapar onödigt detaljerad ritning, samt många extra linjer som ofta också ligger nära varandra etc. Detta påverkar både läsbarheten men också storleken på PDF-filerna.

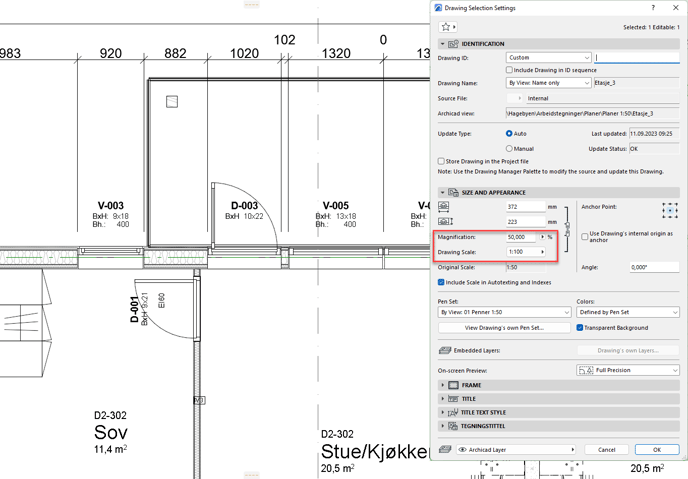

I exemplet ovan läggs en arbetsritning i 1:50 ut på A1-ark men passade inte, så vi har valt att åsidosätta skalan och ställa in den på 1:00. Detta innebär att detaljnivån på väggar, fönster och dörrar etc. blir ett extremt tätt antal linjer etc, och PDF. blir större och långsammare.

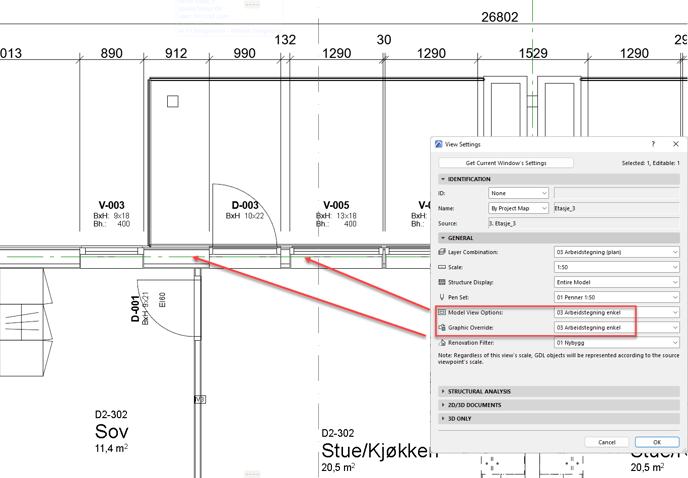

Det kan vara önskvärt att ha en viss detaljrikedom och samtidigt skala ner den. I exemplet ovan har vi samma ritning, fortfarande i en skala på 1:50 som har ändrats till 1:100, men här har vi valt att ändra "Model View" Settings så att fönster och dörr visas på ett enklare sätt, och vi har även skapat en ny "Graphics Overrides", som tar bort t.ex. isoleringsmönster etc. men behåller lagerlinjerna. På detta sätt får man inte heller problem med att textstorlekar som är inställda för 1:50 visning etc. ändras och blir oproportionerligt stora etc.
2. Är det i verkliga koordinater i projektet?
Har du något långt ifrån modellen? Gör en rensning där du gör alla lager synliga, samt låser upp dem. Gå också till menyn "Redigera" och "Låsning" > "Lås upp alla" innan du tar en "Anpassa till fönster" på varje våning. Om du hittar något långt utanför, kontrollera vad det är och eventuellt ta bort eller flytta ner det till modellen.
3. Fyllningar

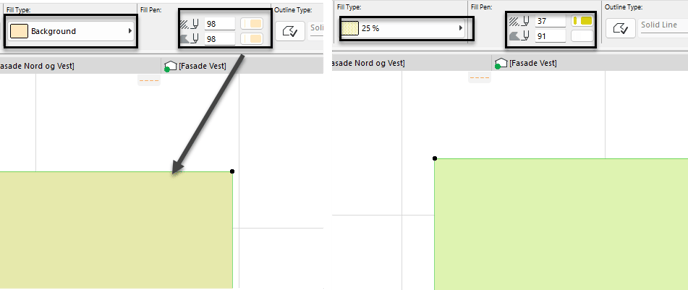

Om du har många stora fyllningar som är 20%, 50% eller 75% som används för att få en dämpad effekt, kan dessa med fördel ersättas med Forground/Backround (heldragna fyllningar) då Archicad kommer att vektorisera (skapa små linjer) för varje enskild punkt i fyllningen (prickar är egentligen raster/bilder).
4. Linjetyper

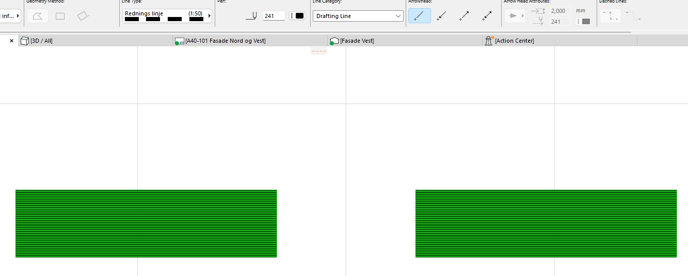

Undvik linjetyper som faktiskt består av många linjer för att skapa intrycket av en tjocklek, ställ in en tjocklek med pennval och slå på "True Line Weight" för att se sann tjocklek i förhållande till skalan. Se också till att du inte har några använda pennor som är 0 i tjocklek.
5. Antal rader
Se också till att du inte har så många rader, som ofta kommer från länkade eller exponerade DWG-filer.

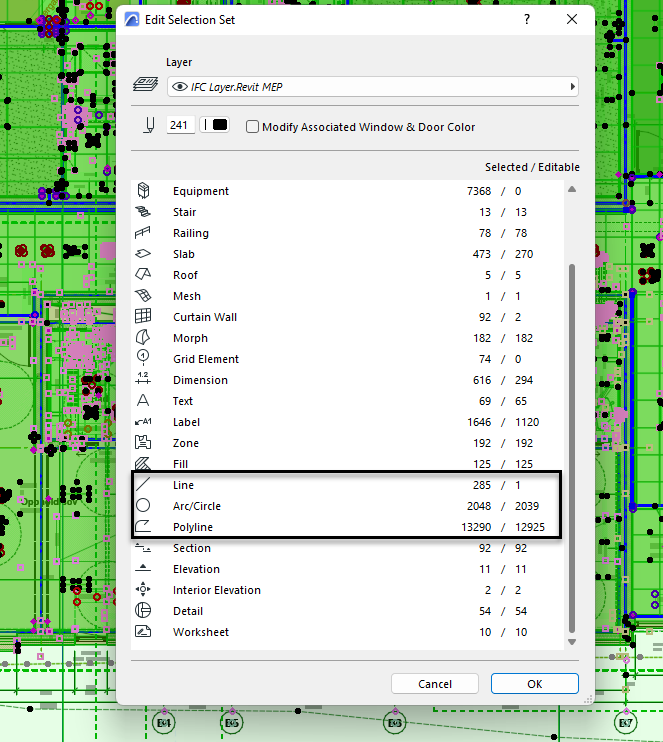

I exemplet finns det mer än 13 000 polylinjer, vilket tydligt skulle påverka en export till PDF. Ta bort de som är onödiga eller använd "Unify" och / eller "Linework Consolidation" OBS! för större mängder linjer kan detta kräva mycket av din maskinkapacitet och låsa programmet under en kort tid.
6. Använd PDF-drivrutinen som medföljer Archicad

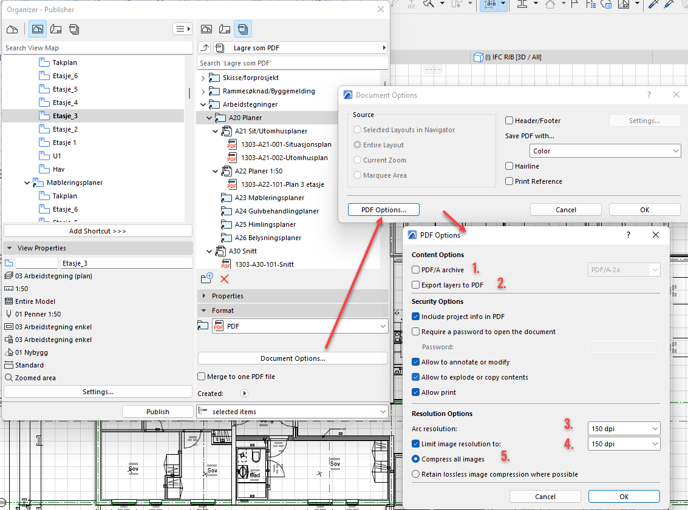

Använd också endast PDF-drivrutinen som är inbyggd, där det finns separata inställningar för till exempel komprimering av bilder etc. Detta är avsett för ritningar och du hittar det genom att välja "Spara som" eller "Publisher" (OBS! inte Skriv ut).
- Undvik att spara i PDF/A-arkiv genom att använda teckensnitt som andra också alltid har. Detta gäller till exempel Arial, som anses vara standarden i ritningsvärlden. Arial fungerar direkt mellan Mac och PC, liksom i DWG / AutoCAD. Om du har dina egna teckensnitt och behöver inkludera dem genom att spara i PDF/A-arkivet kommer det att öka filstorleken avsevärt.
- Stäng av "Exportera lager till PDF", detta minskar PDF-filens komplexitet. De flesta mottagare behöver inte detta, eftersom ritningen är specifik för ändamålet såsom arbetsritning, inredningsplan och takplaner etc.
- Upplösningen av cirklar och bågar är mer än tillräckligt bra vid 150 dpi.
- Begränsa upplösningen på bilder till 150 dpi, detta är tillräckligt bra för vanlig ritningsproduktion. Om det finns renderingar / presentationer kan du öka den till 300 dpi, beroende på syftet och då endast för layouterna i fråga.
- Välj "Komprimera alla bilder", detta gör att alla bilder kan konverteras till JPG-format och därmed ca 80% mindre i storlek.
