Vise rom i snitt

Fra og med Archicad 25 kan man vise rom (zone-tool) i snitt.

Det er mulig både å vise farger og romdata, men mange ønsker nok å vise rommene som gjennomsiktige, slik at man ser hva som ligger bak av konstruksjoner og inventar.

Slik kan du gå fram for å vise romsoner i snitt:

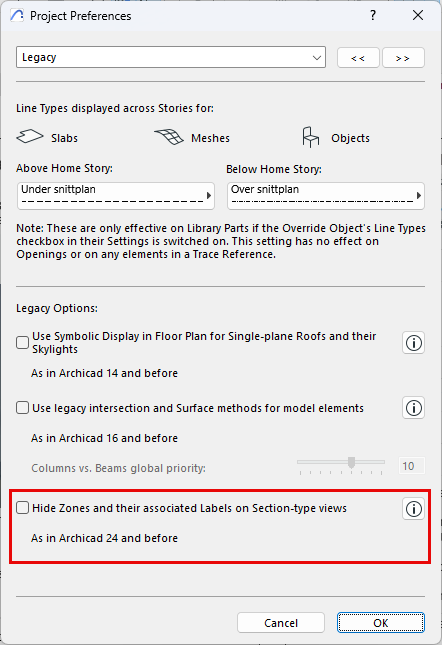

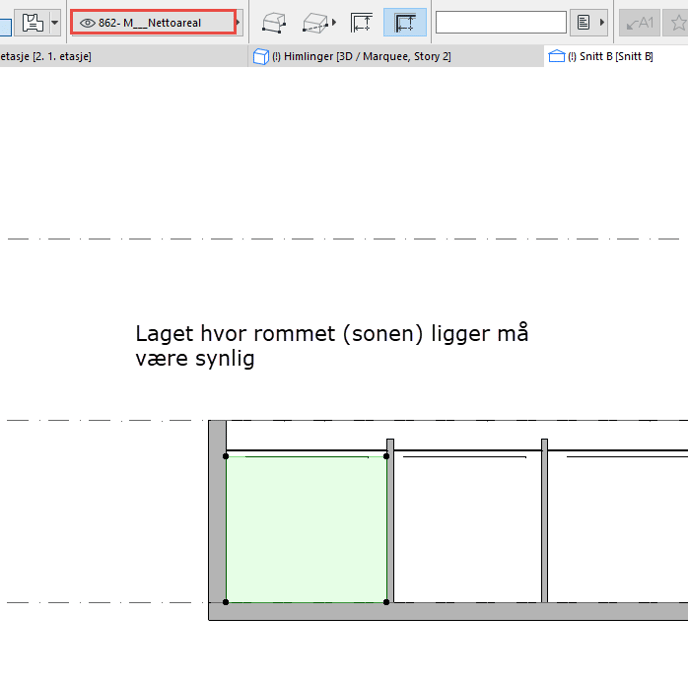

1.Laget som rommet ligger på må være synlig. Oppdater de lagkombinasjonene som benyttes for snitt-tegningene dine.

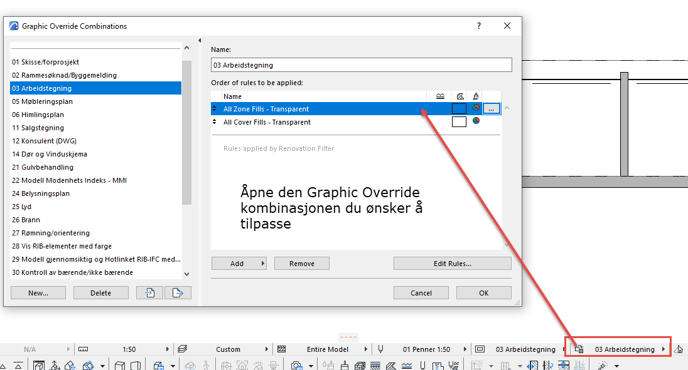

2.  Åpne den Graphic Override kombinasjonen du skal benytte på snitt-tegningen din.

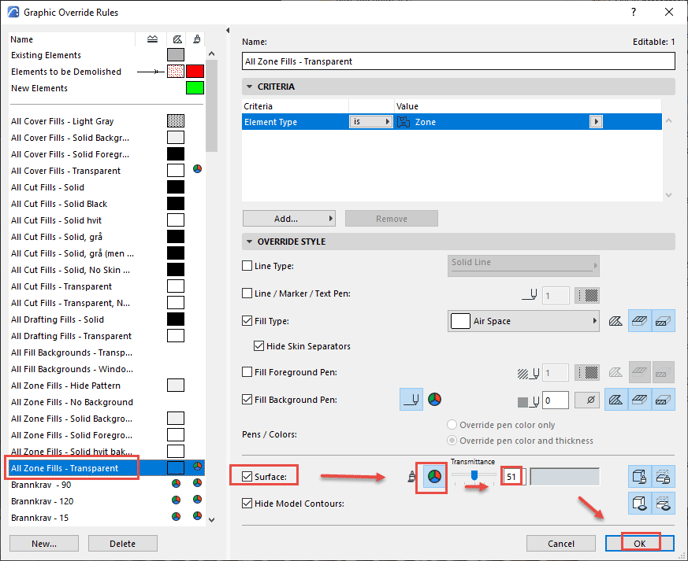

3.  Rediger eller ta kopi av den regelen du ønsker å endre slik som f.eks. "All Zone Fills - Transparent"

Lagre Graphic Override-kombinasjonen med denne regelen i toppen av regelsettet.

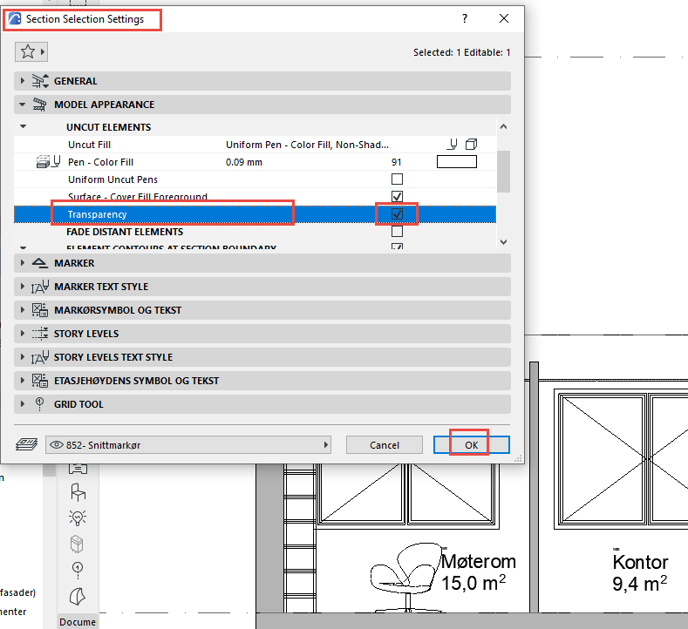

4. I Section Settings må man stille inn at gjennomsiktighet (Transparency) skal være aktiv.

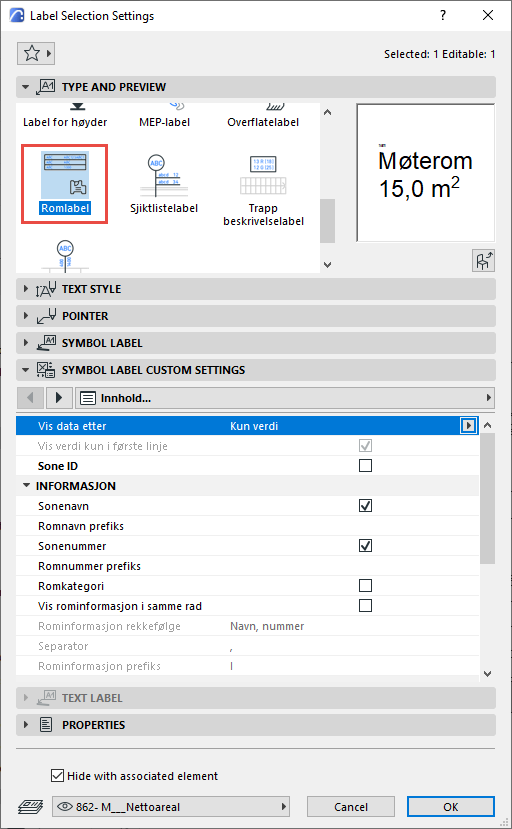

5. For å sette ut romdata benytter du Label-verktøyet
