Tryllestaven - Magic Wand

Tryllestaven finner man på nedre verktøylinje, ved å velge Design>Kontur polygon med tryllestav eller ved bruk av snarveien mellomromstasten/space.

Tryllestaven er en effektiv metode å jobbe på, for å jobbe videre på eksisterende geometri. Denne funksjonen kan brukes både i 2D og i 3D, men snitt, oppriss og fasader virker kun tryllestaven kun på 2D elementer.

Når man bruker tryllestaven må det finnes noe eksisterende den kan forholde seg til. Det kan være kanter, noder, overflater eller linjer. Noe som betyr at man kan f.eks trylle på et surface på et dekke eller rekkverk på en trapp.

Hvordan lage et element med tryllestaven

Man kan enkelt bruke tryllestaven til å sette ut f.eks vegger, tak eller andre elementer i et prosjekt.

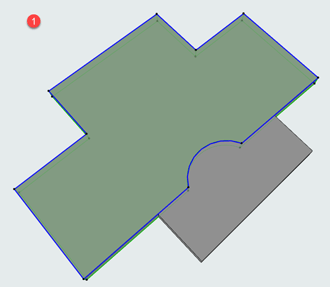

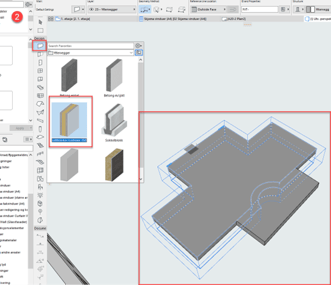

1. Velg et verktøy du ønsker å bruke, vi har allerede tegnet et dekke for bygget, og ønsker å tegne ut vegger på dette elementet. Aktiver Vegg verktøyet.

Bruke tryllestaven til å legge til/subtrahere polygonformer

Innstillinger for tryllestav

Hvordan lage et element med tryllestaven

1. Fra verktøykassen velger du typen av det nye elementet du vil opprette.

2. Aktiver tryllestaven ved å gjøre ett av følgende:

• Trykk på mellomromstasten/space

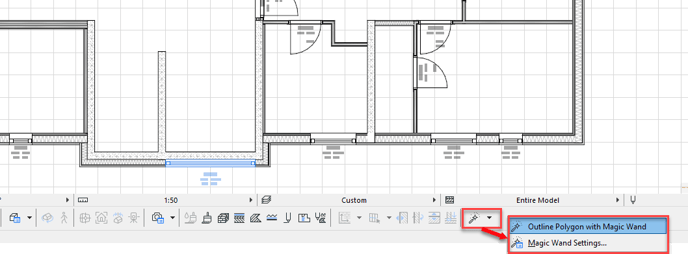

• Klikk på Magic Wand-ikonet i nedre verktøylinje helt til høyre.
• Velg Design > Konturpolygon med tryllestav

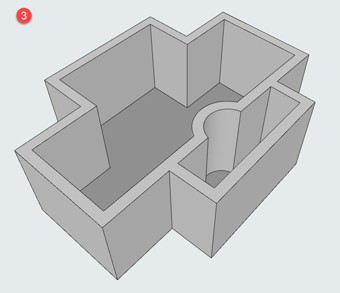

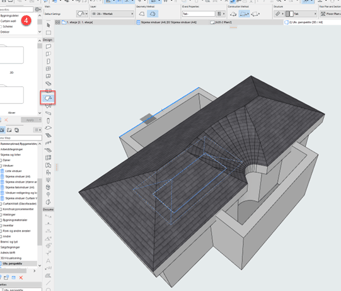

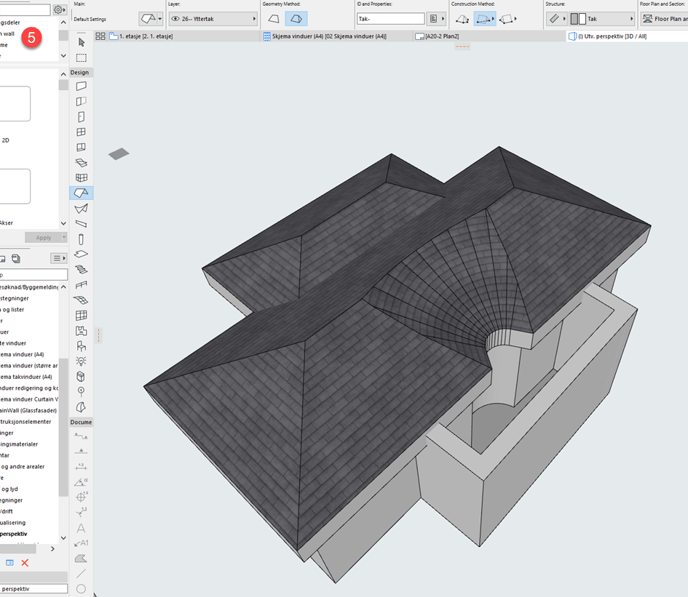

3. Se bildene nedenfor å se potensielle resultater. Met totalt 5 klikk har det blitt satt ut vegger og tak på dekket.

Les mer om hvilke muligheter man har med Tryllestaven på denne siden: Magic Wand.
