Survey Point ved linking av IFC-filer

Når et prosjekt er georeferert korrekt, og man kjenner koordinatene, kan man enkelt plassere IFC-filer med sanne Euref-koordinater - så langt de har samme, kjente koordinater som utgangspunkt.

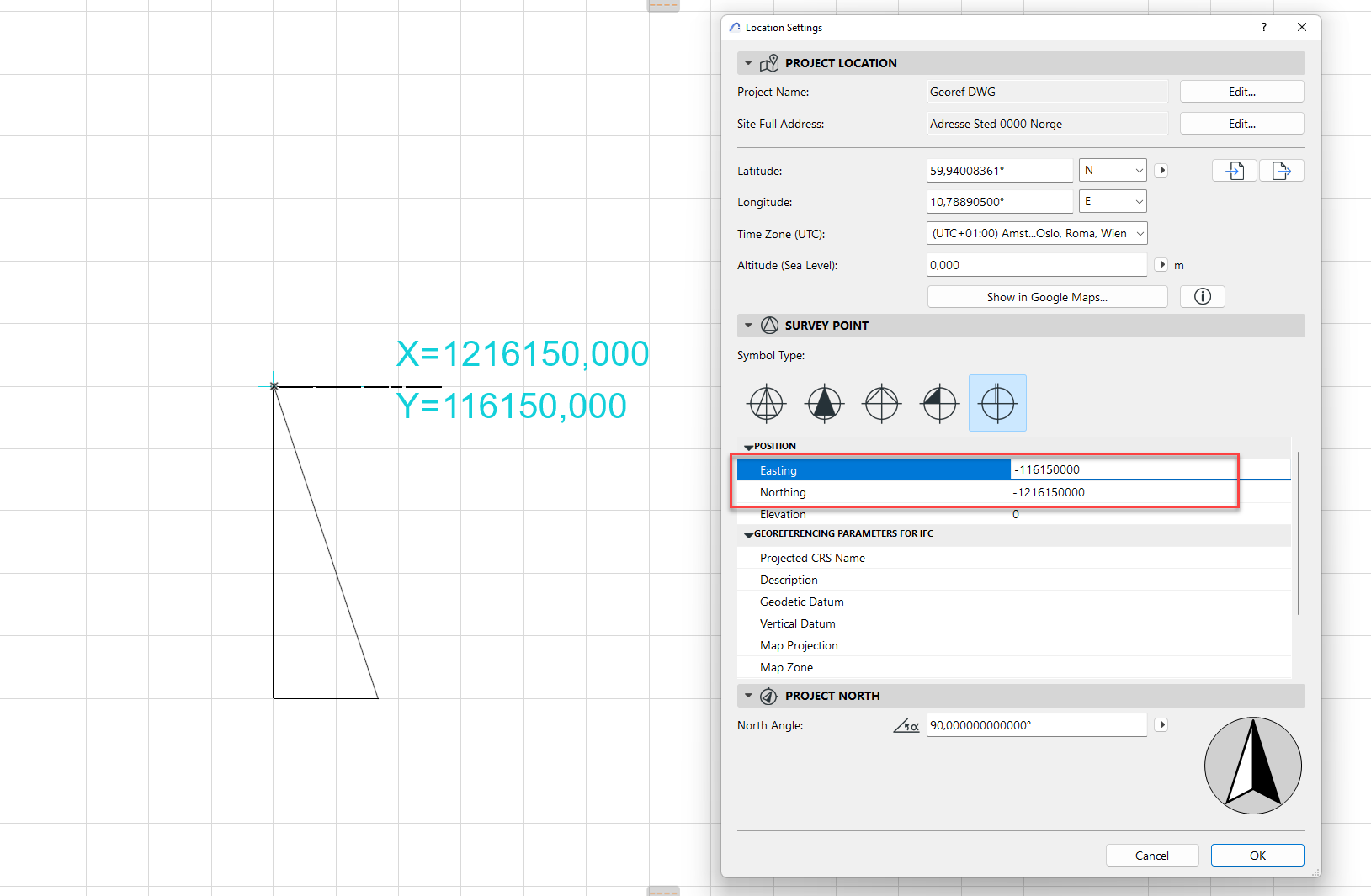

I Archicads Location Settings

• Det er viktig å fylle ut Postition med korrekte koordinater under Location Settings.
  NB! Benytt minustegn (-) foran koordinatene, da i GIS-verden er X=Nord (samme som Y-aksen i Archicad) slik vi ser i eksempelet over.

Enkel sjekk av filen i en IFC-Viewer

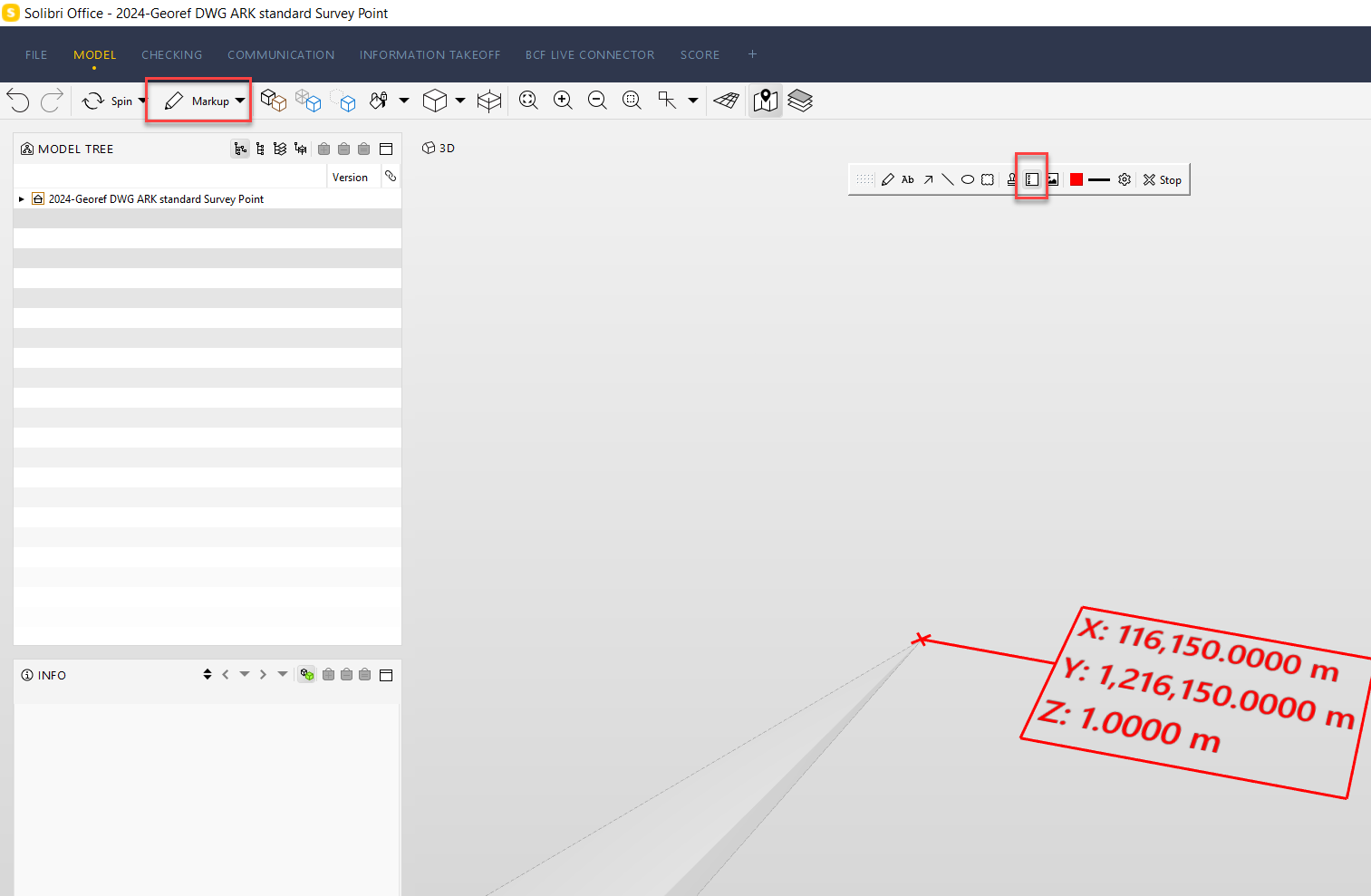

• Før man linker inn en IFC-fil bør man gjøre en sjekk av koordinatene i filen. Dette kan enkelt gjøres i en IFC-Viewer, som for eksempel Solibri, ved å bruke coordinate stamp fra mark up-paletten. Sjekk at koordinatene stemmer overens med prosjektets koordinater under survey point.

Hotlinking av IFC

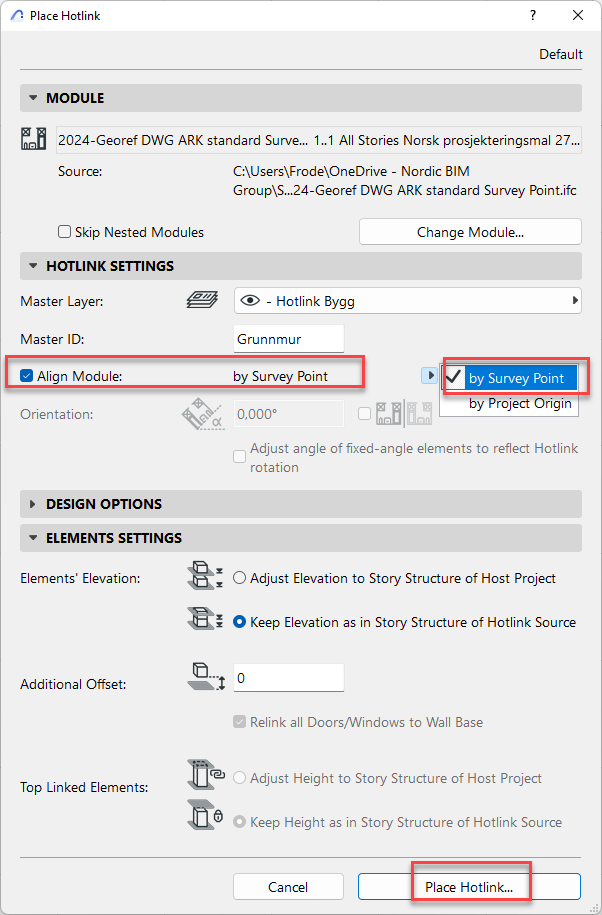

• Når man har valgt filen man skal hotlinke inn, velg align module og survey point som vist over.

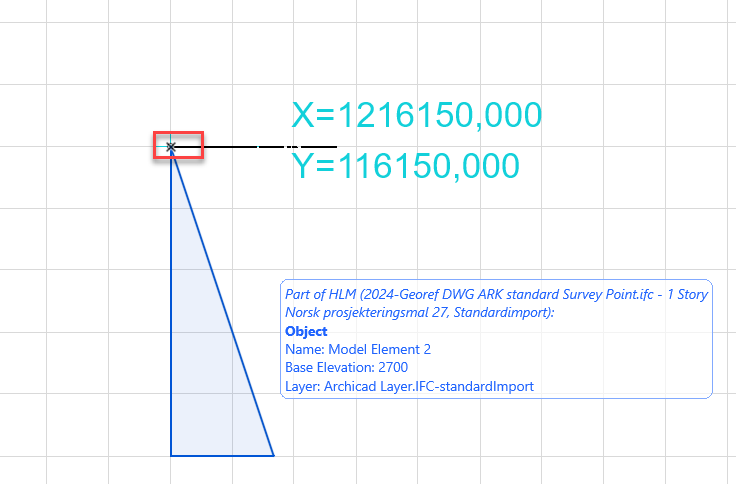

• Kontroller så at filen havnet i det georefererte punktet (origo).
