Store og tunge PDF-filer

Opplever du at PDF-filen blir veldig stor eller treg?

Det er ikke nødvendigvis kun en årsak alene til dette, men heller summen av mange valg som er gjort. En ting som ofte går igjen er antall komplekse fills/skravurer man har brukt eller bilder, logoer etc. med for høy oppløsning. I denne artikkelen finner du en rekke råd som kan hjelpe deg med å redusere både filstørrelsen og at filen kan bli raskere å åpne, samt navigere seg i.

1. Skala og detaljeringsgrad

Vi ser ofte at mange tar detaljerte tegninger i for eksempel målestokk 1:50 og tvinger de til å bli 1:100 på sine layouts, for å for eksempel kunne benytte mindre arkstørrelser. I Archicad er objekter og andre elementer styrt etter skala og model view options (MVO). Noe som betyr at mange objekter og elementer vil ha større detaljeringsgrad i 1:50 enn det som være hensiktsmessig i for eksempel 1:100.

Dette skaper unødvendige mønster, skravurer, samt svært mange ekstra linjer som også ligger tett inntil hverandre. Dette vil påvirke både lesbarheten og størrelsen i PDF-filen.

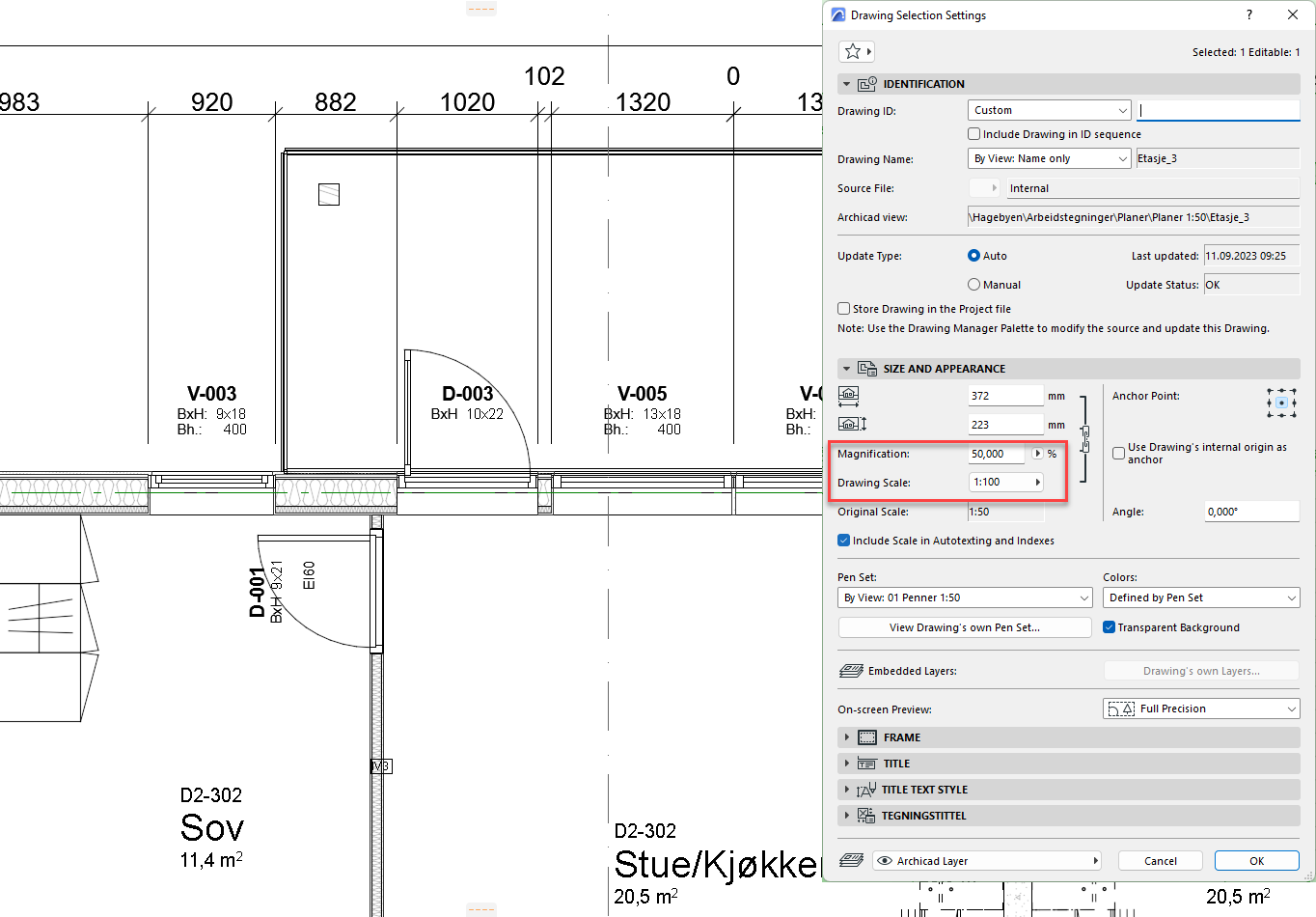

I eksempelet over er en arbeidstegning i 1:50 lagt ut på et a1-ark, men får ikke plass. Det er derfor valgt å overstyre målestokk og satt den til 1:100.

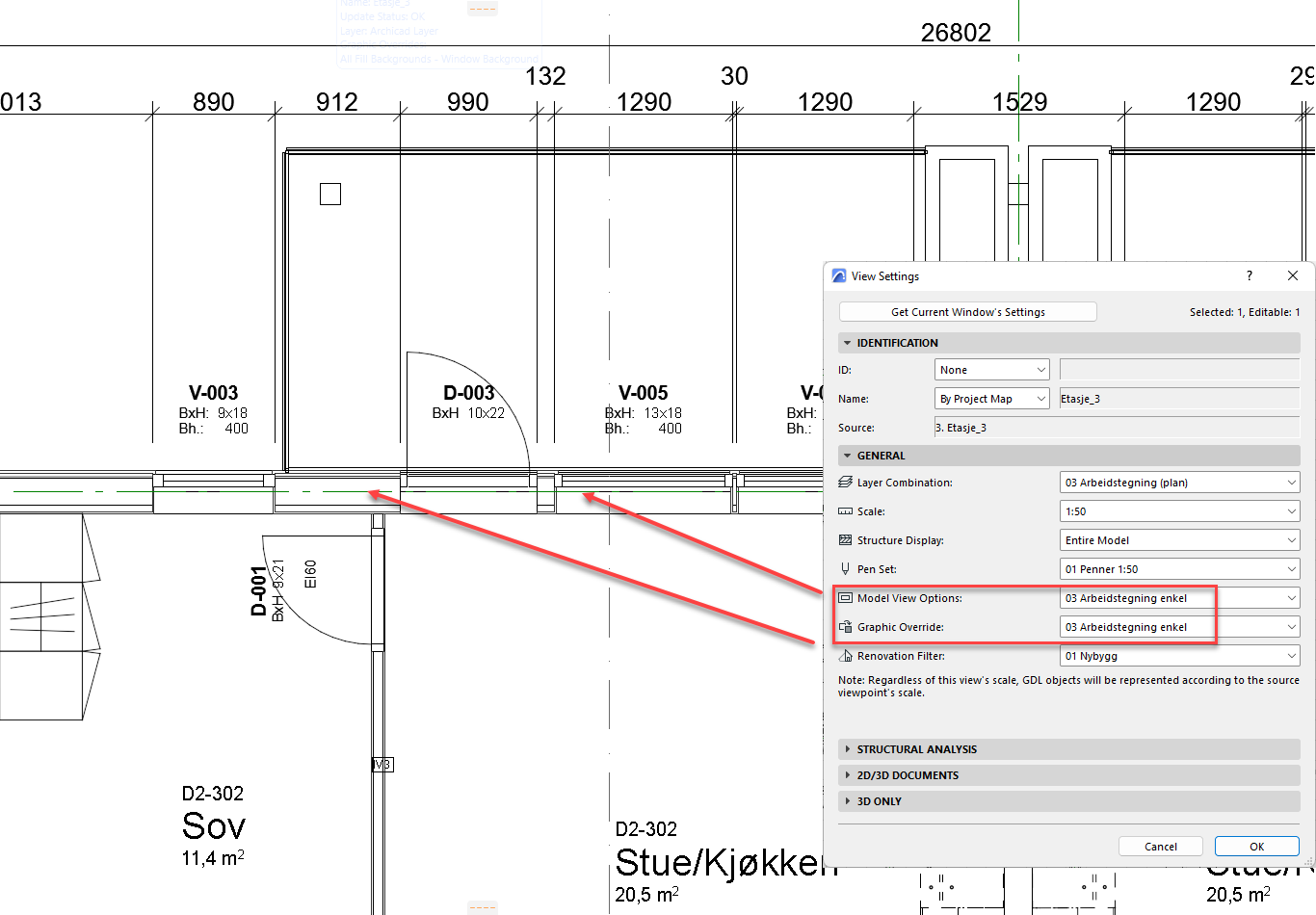

Det kan være ønskelig å ha en viss detaljeringsgrad, og samtidig skalere ned. I eksemplet over har vi samme tegning, fremdeles i en skala på 1:50 som er endret til 1:100. Forskjeller er at her har vi valgt å endre på MVO-instillinege slik at dører og vindu vises på en enklere måte. Det er også benyttet en ny Graphioc Override som fjerner for eksempel isolasjonsmønster og lignende, men beholder sjiktlinjene.

På denne måten man helle rikke problem med at tekststørrelser som er stilt til 1:50-visning forandrer seg og blir uforholdsmessig store.

2. Ligger den i reelle koordinater?

Har dere noe som ligger langt unna origo? Ta en opprydding i alle lag, renovasjonsfilter, design options og i både plan og 3D for å flytte eller slette elementer som ligger langt unna origo.

Følg oppskriften i denne artikkelen.

3. Fills og skravur

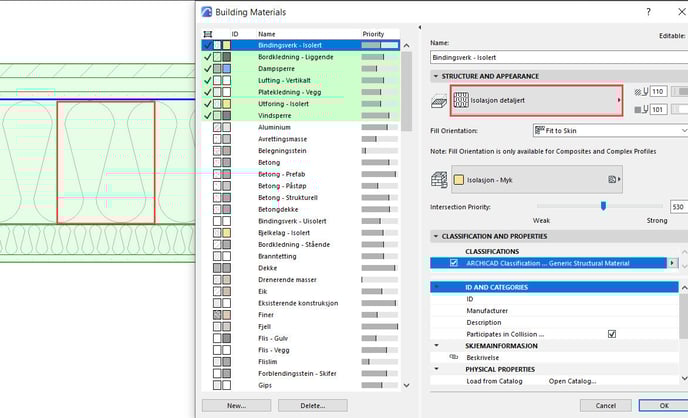

Har dere mange store fyll som er 20%, 50% eller 75%? Disse benyttes ofte for å en dempet eller dus effekt, er dette tilfellet så kan de fint erstattes med Foreground/Background (solid fills) da Archicad vil vektorisere (lage små linjer) for hver eneste prikk i fyllet. Prikker er egentlig raster/bilder.

Det er tatt grep i Norsk prosjekteringsmal for å unngå store filer. Ett av disse grepene er at default er isolasjon enkel for å begrense antall polylines og punker i en tegning.

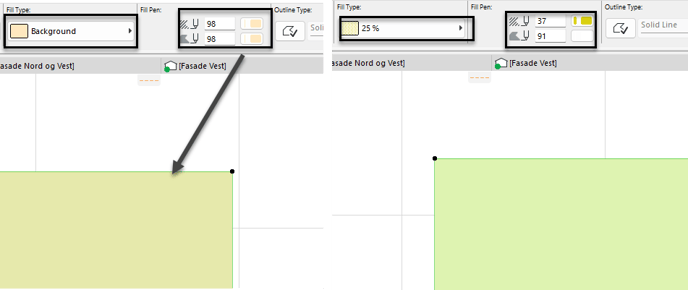

Under kan man se dette eksempelet, og hvordan man ved å zoome inn kan se forskjellen på enkelt og detaljert.

4. Linjetyper

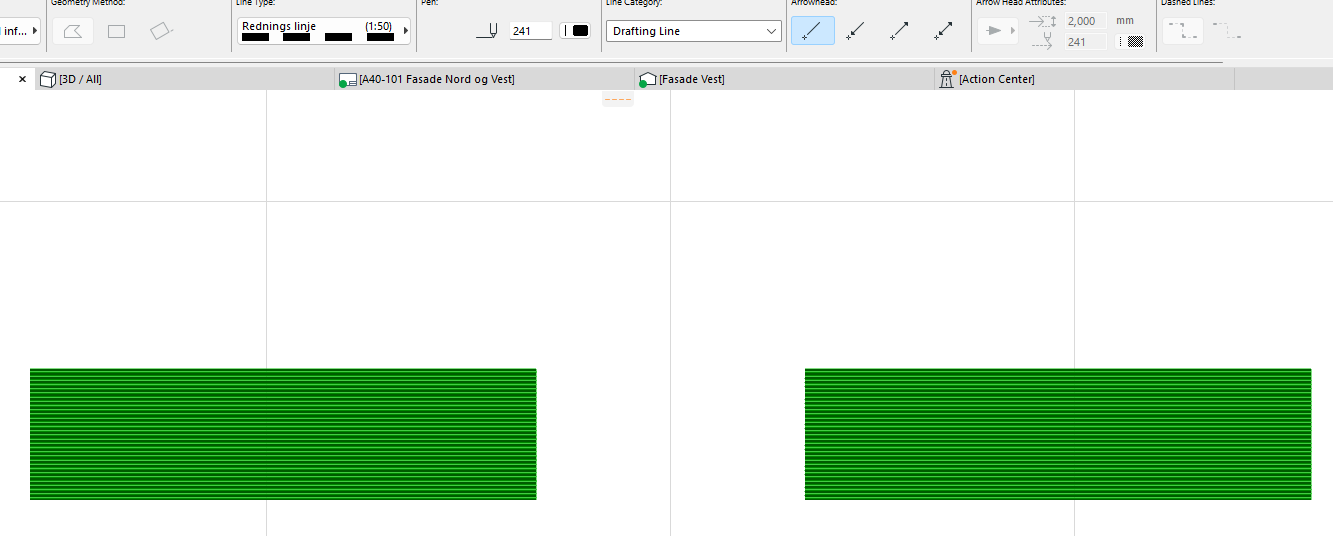

Unngå linjetyper som egentlig består av mange linjer for å skape inntrykk av tykkelse. Bruk heller en tykkelse ved hjelp av pennevalg og slå på show true lineweight for sann tykkelse i forhold til målestokk.

Pass på å ikke bruke penner med 0 i tykkelse.

5. Antall linjer

Ved obs på at det ikke er mange linjer i filen, noe som ofte skjer om man har linkede filer eller ekspolderte DWG-filer for eksempel.

I eksempelet her er det mer enn 13 000 polylinjer. Dette vil påvirke eksport til PDF. Bruk gjerne denne artikkelen som en guide for opprydding i polylinjer.

6. Benytt PDF-driver som følger Archicad

Benytt kun PDF-driveren som er innebyggd i Archicad. Her finnes det egne innstillinger som komprimerer bilder og er beregnet for tegninger.

Du finner den ved å velge Save As eller Publisher. Ikke print (ctrtl+P).

1. Unngå å lagre til PDF/A archive, ved å benytte fonter (skrifttyper) som andre også alltid har. Dette gjelder for eksempel Arial, som regner som standard i tegneverden. Arial fungerer ut av boksen mellom Mac og PC, samt også i DWG/AutoCAD.
2. Slå av Export Layers to PDF. Dette reduserer kompleksiteten i PDF-filen. De fleste mottakere har ikke bruk for dette, da tegningene er spesifikke til formålet slik arbeidstegninger, møbleringsplan, himlingsplan etc.
3. Sirkler og buers oppløsning er mer enn bra nok i 150 dpi.
4. Begrens bilder oppløsning til 150 dpi. Dette er godt nok til vanlig tegneproduskjon. Er det renderinger/presentasjoner kan man økle det til 300 dpi, avhegig av formålet og kun for de layoutenen det gjelder
5. Veld Compress all images. Dette gjør at alle bilder blir konvertert til JPD-format, og derfor ca 80% mindre i størrelse.

Du kan også lese mer om dette her og her.
