Sonestempel (Zone Stamp)

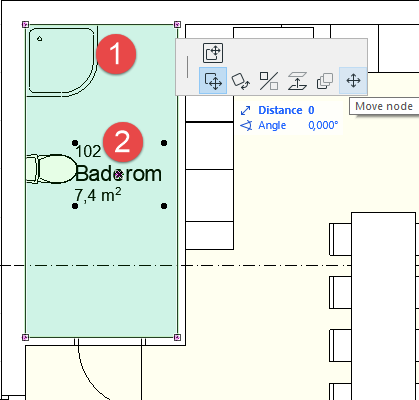

1. Marker en sone.
2. Klikk på den rosa markøren i midten av sonestempelet for å åpne en flytende verktøypalett. Denne gir tilgang til funksjoner som flytting, rotering og speiling av hele sonen. Den har også to spesifikke funksjoner for sonestempelet: "Flytt til node" og "Flytt del-element."




• Flytt til node: Lar deg flytte sonestempelet til en ny posisjon i én spesifikk målestokk.

  • Eksempel: I målestokk 1:200 kan det være nødvendig å flytte sonestempelet slik at det ikke overlapper en vegg. Dette gjør du ved å bruke "Flytt til node."

• Flytt del-element: Lar deg flytte sonestempelet til en ny posisjon som gjelder i alle målestokker.


  • Eksempel: Hvis sonestempelet på badet overlapper et toalett, er det hensiktsmessig å bruke "Flytt del-element" for å justere posisjonen på tvers av alle målestokker.

Viktig ved beregning

Det er kritisk at veggene i modellen er korrekt lukket for å sikre nøyaktige areal- og volumberegninger. Gjennomgå filen med sonelaget deaktivert og bruk "Intersect"-funksjonen for å sammenkoble veggene.

Husk også å oppdatere sonene før du genererer lister! Dette gjøres ved å klikke på "Update Zones"-ikonet  i den øvre verktøylinjen.

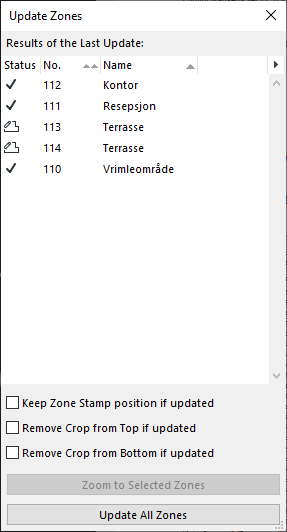

I "Update Zones"-dialogboksen kan du se om sonene er satt ut automatisk eller manuelt.

Vi anbefaler at du omgjør manuelt satte soner til automatisk utsetting der det er mulig. Dette sikrer at sonene er korrekte, forutsatt at veggene er lukket, eller at det er lagt ut linjer med "Zone Boundary".

Du kan lese mer om Zone Stamps i Graphisoft sin manual her.
