Hvordan lage en sol- og skyggeanalyse i Archicad

Hvordan lage en sol- og skyggeanalyse i Archicad

Sett opp 2D-visning

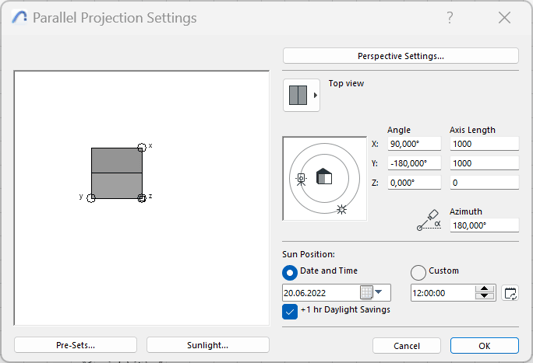

- Åpne 3D-vinduet og gå til View > 3D View Options > 3D Projection Settings.
- Velg Parallel Projection Settings og deretter Top View.
- Under Sun Positions, sett inn dato og klokkeslett. Huk av for 1+ hr Daylight Savings hvis det er sommertid.
Definer posisjon
- Gå til Options > Project Preferences > Location Settings.
- Legg inn prosjektnavn (om det ikke allerede er gjort) og sett nordretningen.
- Legg inn lengde- og breddegrader til prosjektet.
- OBS! Nordretningen skal ikke endres hvis prosjektet er tegnet ut fra kartdata, f.eks. Norkart.
Legg til skygge

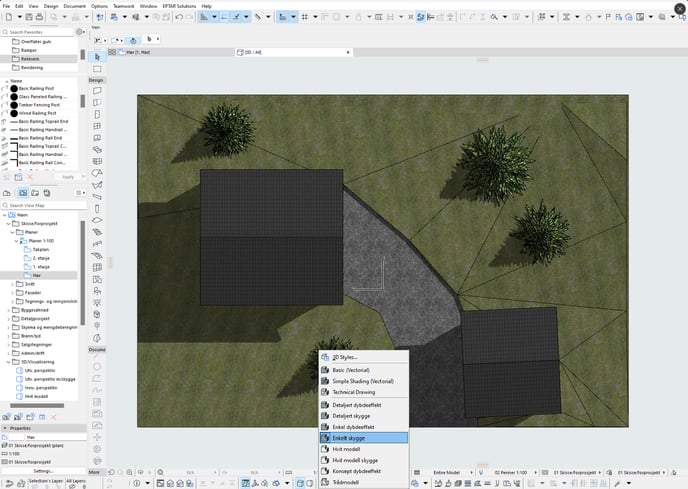

- Klikk på 3D styles (eller pilen ved siden av) i den nederste verktøylinjen.
- Velg Enkel skygge for å aktivere skygger på modellen.
Lagre sol- og skyggeanalysen

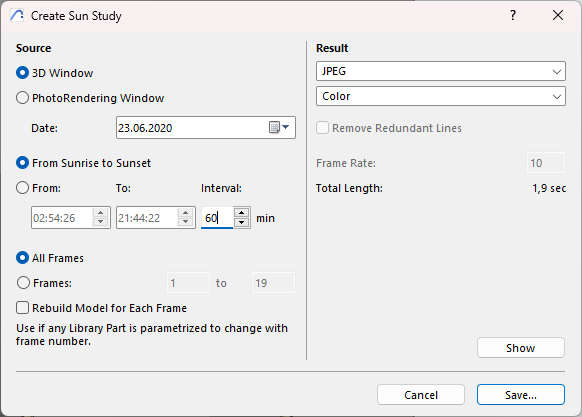

- Gå til Document > Creative Imaging > Create Sun Study.
- Velg 3D Window som kilde og angi tidsperiode, f.eks. From sunrise to sunset eller en spesifikk tid.
- På høyre side velger du format (film eller bilde).

Eksempel:

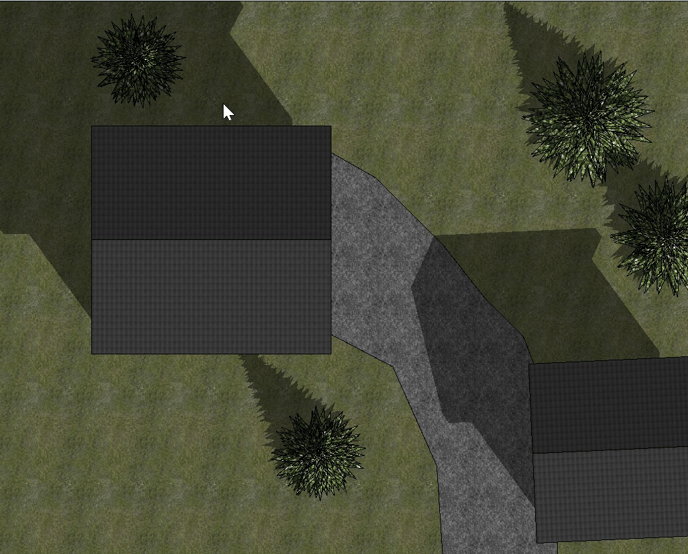

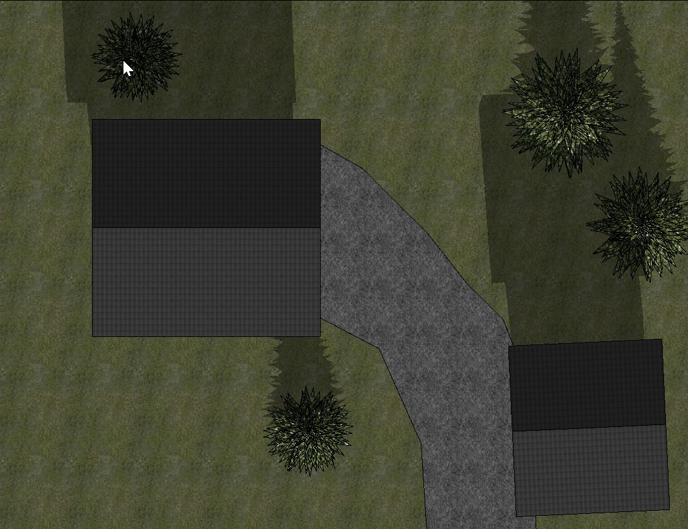

I dette eksempelet ser du JPEG-bilder lagret på ulike tidspunkt i løpet av dagen.
