Slik kan du enkelt sjekke koordinater i en IFC-fil

Man kan enkelt sjekke IFC filers plassering i Solibri.

Ved tverrfaglig samarbeid hvor det benyttes forskjellige applikasjoner, bør det avtales i en BIM-manual hvor georefereringspunktet er. Men det oppleves ofte i prosjektene at det oppstår forvirring rundt koordinatbruk, riktig plassering av modeller og hvem som evt. gjør feil. For det kan være at eksporten fra den som laget IFC-filen er feil, men det kan også være at den som importerer/linker filen gjør noe som påvirker dette. Dette tar ofte tid og med masse  ballkasting frem og tilbake blant de prosjekterende uten at man egentlig løser så mye.

Det første man bør gjøre er selvfølgelig å sjekke ut hvor feilen ligger, for hvordan kan man løse noe uten å vite om hvor kilden til problemet er?  Dette tar faktisk kun noen minutter i SOLIBRI (også mulig med gratis utgaven) og bør være en fast rutine for alle før man sender problemet over til noen andre som kanskje ikke er kilden for problemet. Sjekk gjerne dine egne IFC-filer også , før du sender de ut til de andre involverte. Gjør alle dette  til en rutine vil man kunne spare mange timer i hvert project fremover.

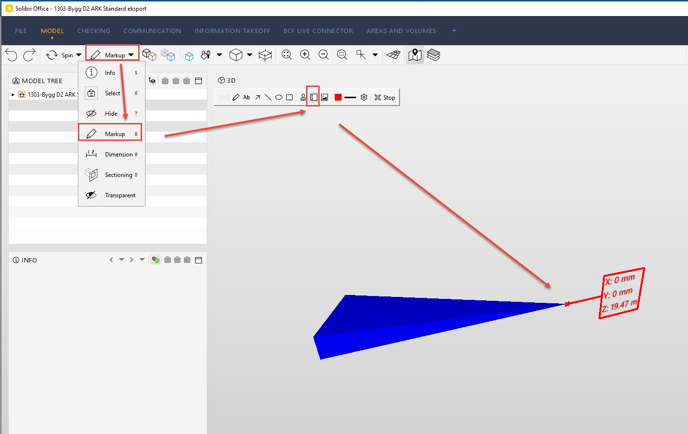

I eksemplet tar vi en sjekk av markøren for georefereringspunktet i et BIM-prosjekt og ser om den ligger i 0 (Origin). Z-koordinaten skal her ha en verdi som er lik høyde over havet.
