Rotasjon av objekter om X, Y akse

Objekter er ikke alltid fult så parametriske som vi ønsker. Her viser vi hvordan du kan legge til rotasjonsparameter.

Sett ut et objekt fra biblioteket som man ønsker rotert rundt x, y aksen.

Marker objektet velg så File >Libraries and Objects > Open Object (Ctrl+Shift+O), da kommer man inn i scriptet til det markerte objektet.

Her må det legges inn noen enkle kommandoer for å få mulighet til å rotere objektet rundt x, y aksen.

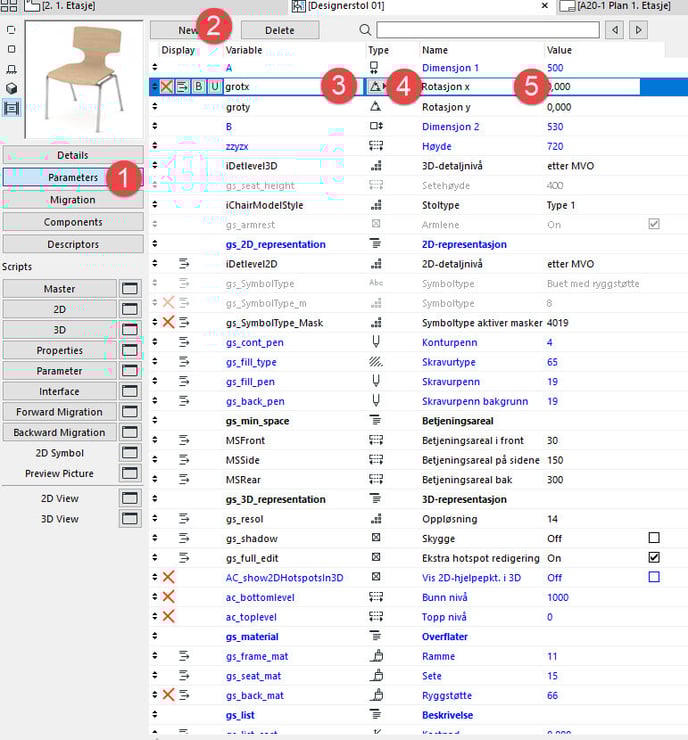

I valget Parameters (1) legges kommandoen inn. Trykk New(2), og det dukker opp en ny parameter i bunn på listen. Under ”Variable” skriv inn grotx(3), under ”Type” velg Angle(4), under ”Name” skriv inn Rotasjon X(5). Gjenta samme prosedyre for Y aksen.

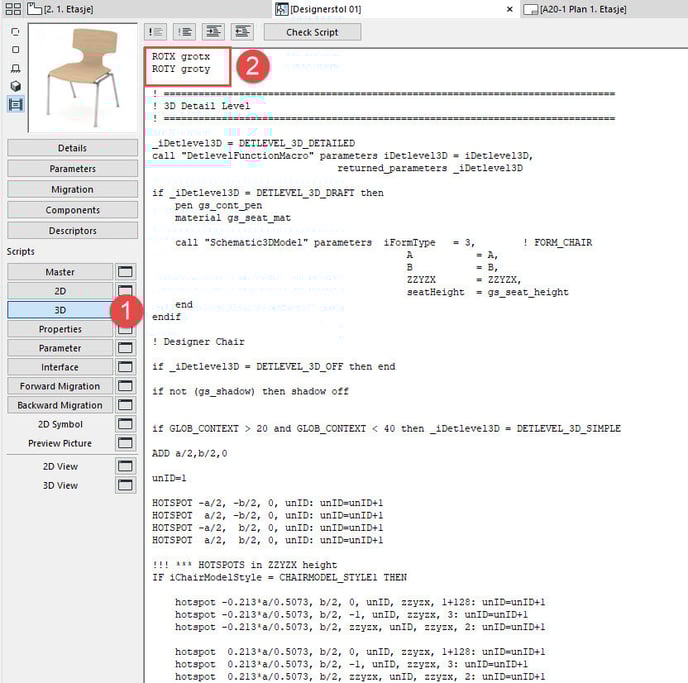

Når Parameterne er lagt inn må det legges inn en kommando i 3D Scriptet. Still kursor øverst i vindu, trykk Enter to ganger slik at man får mulighet til å taste inn ROTX grotx og ROTY groty

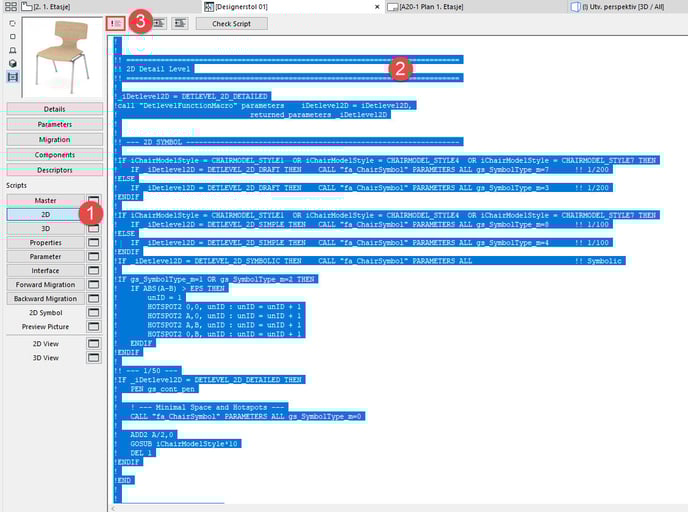

Videre velges 2D Script(1). Trykk en gang i Scriptet slik at kursor er aktiv, marker hele skriptet ved å trykke Ctrl> A.(2) Trykk på utropstegnknappen slik at det blir et utropstegn foran hver tekst linje.(3)

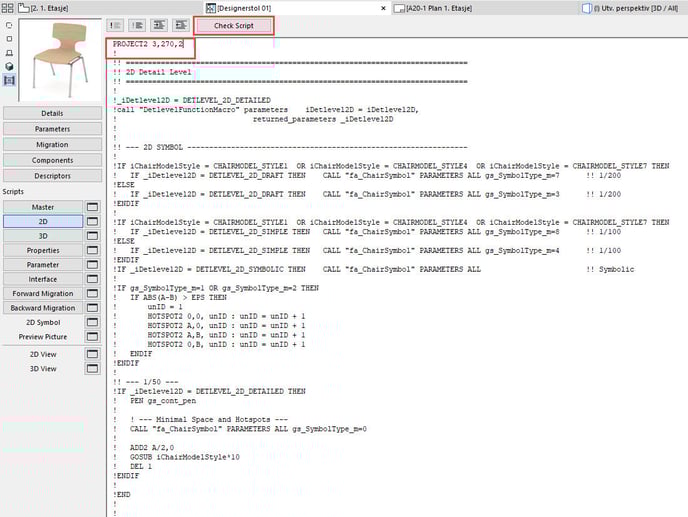

Avmarker teksten og skroll til øverste linje i tekstvinduet. Sett kursor foran øverste tekstlinje og trykk Enter. I den tomme linjen skrives inn følgende kommando: PROJECT2 3,270,2. Husk store bokstaver og mellomrom mellom PROJECT2 og 3

Trykk så på ”Check Script” for en OK-bekreftelse.
Til slutt velges File > Save As > og lagrer ned objektet i prosjektbiblioteket eller lignende. Åpne settingsboksen til  objektet så vil man se de nye parameterne under Custom Settings og kan sette inn rotasjonsvinkler i X og Y aksen.
