Place External Drawing (Drawing Tool) - DWG Import

Denne metoden egner seg svært godt til DWG-filer man ikke har behov for å forandre/redigere på. Filen er låst etter import, men kan eksploderes for å redigere enkeltdeler om ønskelig.

For å  bruke denne metoden gå til File > External Content > Place External Drawing, man får da opp et Browse-vindu. Man kan også gå direkte i Drawing Tool på verktøypaletten, da velger man verktøyet og klikker på planen for å få opp Browse-vinduet. Finn filen på maskinen og velg åpne.

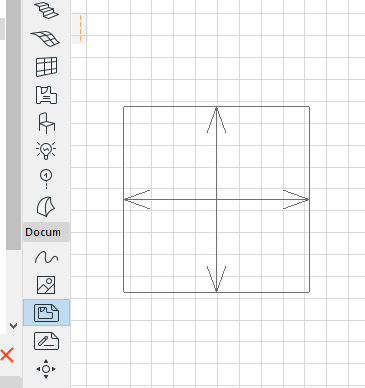

Om man gikk via Place External Drawing får man nå en stor firkant med pil i hver retning som musepeker. Klikk med denne der du ønsker å plassere filen.

Man får nå spørsmål om enhet, vanligvis meter for kart eller millimeter for planer. Det hender innimellom at man mottar DWG-er i inches ved en feil, da kan man bruke denne metoden og velge inches her for å få den rett inn i Archicad. Velg enhet og trykk Place.

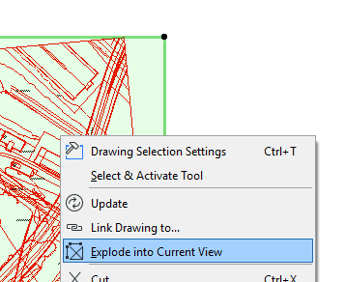

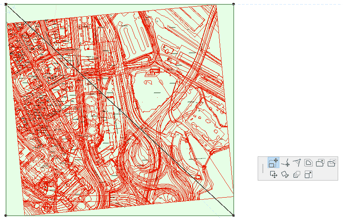

Disse filene kan settes ut i planer, snitt, fasader, detaljer og i layoutbook. Det man henter inn blir skalariktig, så fremt riktig enhet ved import er brukt, kan flyttes, roteres og maskeres (som med en viewport). Ønsker man å gjøre tegningen til en del av filen for å justere linjer og liknende, kan man høyreklikke og velge Explode Into Current View.
