      Levere BIM i byggesak

      Man kan levere IFC-filer til kommunene som en del av byggesak. Den norsktilpassede Archicad utgaven, er siden versjon 24 forberedt for dette og har en egen byggesaksBIM (IFC4) oversetter.

      Direktoratet for Byggekvalitet (DIBK) har utarbeidet en egen veileder, last ned denne før du begynner:

      «P13 – eByggesak» for «Exchange requirement (ER) for rammesøknad, ett-trinnssøknad og igangsettingssøknad», forklaringene våre under tar utgangspunkt i denne.



      I tillegg settes det krav til:

      • ByggesaksBIM-en (modellfilen) må leveres til kommunen i IFC4-format.

      • ByggesaksBIM-en skal inneholde informasjon tilsvarende dagens eksisterende tegningskrav.

      Man kan også teste modellene i en egen validator som DIBK har fått utviklet.

      NB! Det er kun det som står som "Obligatorisk" som må være med i IFC-filen.



      Veiledning for Archicad

      Før man starer å stille inn for mye, kan det være lurt å velge IFC-oversetteren og gjøre denne til "Set Preview" slik at man kun ser den informasjonen som er aktuell å fylle ut for byggesak i innstillingene for IFC.

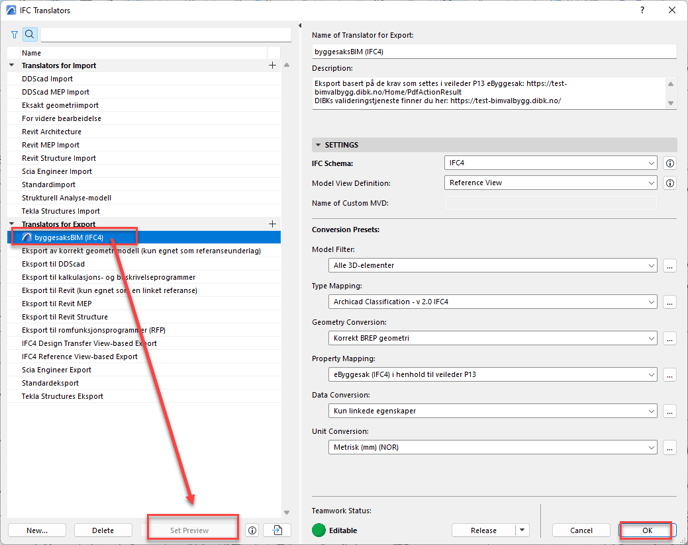

      Gå til File > Interoperability > IFC > IFC Translators og klikk på "byggesaksBIM" velg så "Set Preview" og trykk "OK"

      Med "Set Preview" aktivt vil det nå kun vise den informasjon som er nødvendig i byggesaksBIM.



      501 Project

      «Ett og kun ett prosjektobjekt (IfcProject) skal finnes per prosjekt.»


      Archicad støtter automatisk kun et prosjektobjekt (IfcProject) per prosjekt, så man kan ikke gjøre feil her.

      • Konstruksjonsretning, kartprojeksjon nord
        fcGeometricRepresentationContext.trueNorth

      Skjer automatisk fra programmet ved at man prosjekterer med ekte nord som utgangspunkt, og roterer kun visuelt skjermen (ved hjelp av «Set orientation» funksjonen) for tegningsproduksjon.

      •  Koordinatsystem EPSG-koden
        IfcProjectedCRS.Name

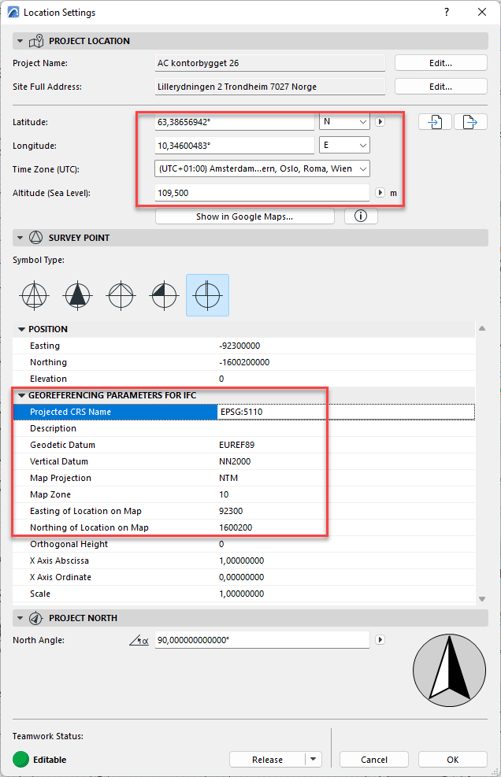

      Fylles ut ved å gå til Options > Project Preferences > Location Settings.


      NB! En del informasjon her vil kunne skje automatisk om man benytter NORKART og takker ja til at lokalisasjonsdata skal endres. Om man ikke benytter NORKART, se "Definisjon av koordinatreferansesystem": https://register.geonorge.no/epsg-koder



      502 Site

      IfcSite

      Det meste fylles ut under "Locations Settings" som vist over.

      • Georeferering, breddegrad
        IfcSite.RefLatitude
      • Georeferering, lengdegrad
        IfcSite.RefLongitude
      • Georeferering, høyde (kun manuell utfylling)
        IfcSite.RefElevation


      NB! Som tidligere nevnt, vil mye kunne skje automatisk om man benytter NORKART og takker ja til at lokalisasjonsdata skal endres til det som kommer fra kartet.

      • Matrikkelnummer (Obligatorisk)
        IfcSite.LandTitleNumber

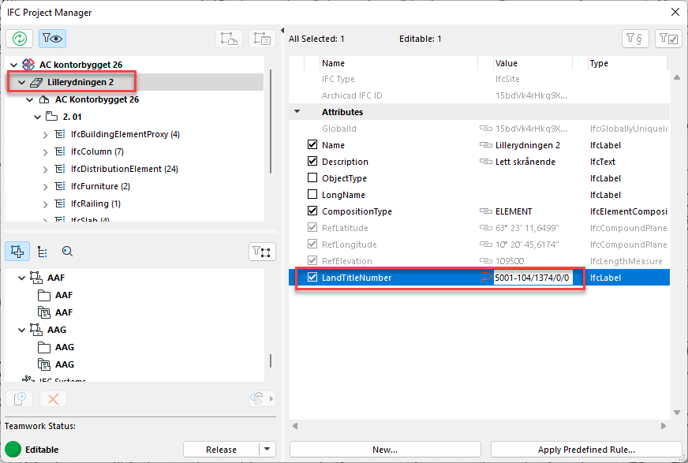

      Fylles ut under File > Interoperability > IFC > IFC Project Manager og Site

      • Postadresse
        IfcPostalAddress.AddressLines

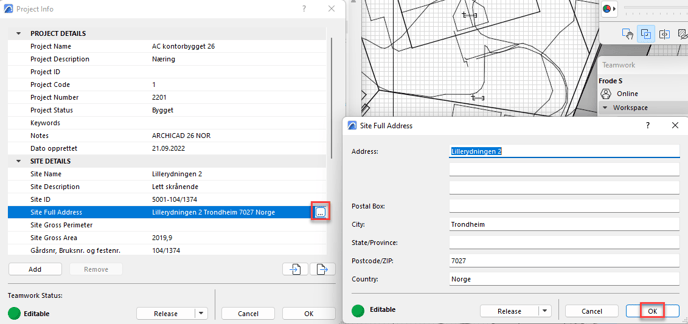

      Fylles ut under «Project Info»

      503 Building

      IfcBuilding

      • Bebygd Areal (BYA) (Obligatorisk)
        Pset_BuildingCommon.GrossPlannedArea
      •  Bygningstype (Obligatorisk) se https://register.geonorge.no/byggesoknad/bygningstype Pset_BuildingCommon.OccupancyType
      •  Bygningsnummer
        Pset_BuildingCommon.BuildingID
      • Mønehøyde
        Qto_BuildingBaseQuantities.Height

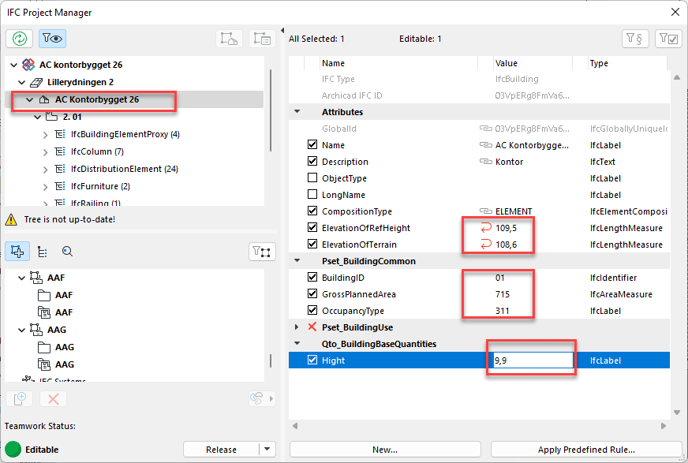

      Fylles ut under File > Interoperability > IFC > IFC Project Manager og Building

      504 BuildingStorey

      IfcBuildingStorey

      • Bruttoareal (BTA) (Obligatorisk)
        Pset_BuildingStoreyCommon.GrossPlannedArea
      • Bruksareal (BRA) (Obligatorisk)
        Pset_BuildingStoreyCommon.NetPlannedArea
      • Etasjeplan og etasjenummer
        IfcBuildingStorey.LongName

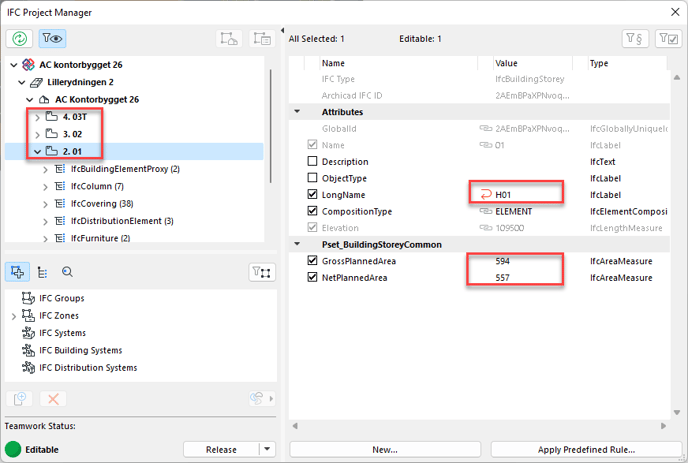

      Fylles ut under File > Interoperability > IFC > IFC Project Manager og Story

      Fylles ut for de etasjene bygget har. Tips! Benytt Zone-verktøyet og favoritter til å sette ut BTA og BRA for hver etasje.

      508 Zone

      IfcZone

      IfcZone skal brukes til å spesifisere bruksenheten. Alle verdier i IfcZone vil bli verifisert dersom de har de riktige verdiene i "Pset_ZoneCommon.Reference"
      Alle andre soner skal vises som "filter advarsel"

      • Bruttoareal (BTA)
        Pset_ZoneCommon.GrossPlannedArea
      • Bruksareal (BRA) (Obligatorisk)
        Pset_ZoneCommon.NetPlannedArea
      • Bruksenhetsnummer
        IfcZone.LongName
      • Referanse (Obligatorisk)
        Pset_ZoneCommon.Reference

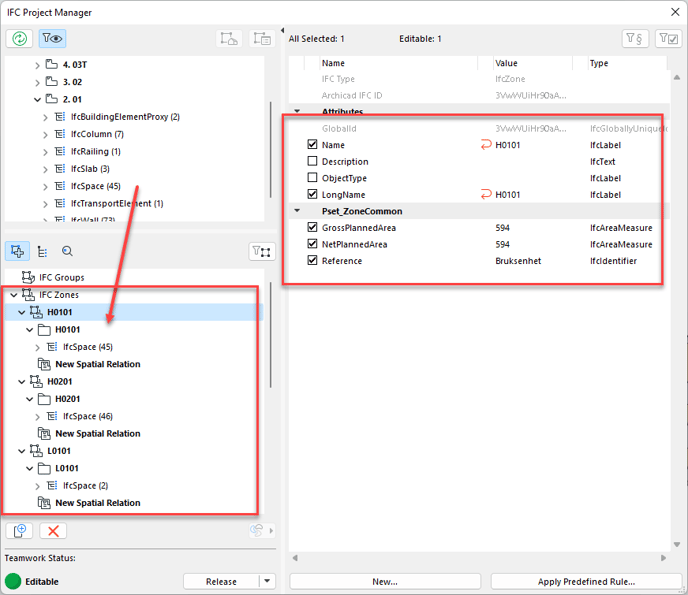

      NB! IFCZones er enten en gruppe av rom/eller et område, slik som f.eks. sikkerhetssone, sprinklersoner eller som her en brukshenhet. Vi må opprette en IFC Zone for hver bruksenhet i IFC Project Manager og dra og slippe de rom som tilhører denne inn i den.

      Det kan på forhånd være lurt å sette seg litt inn i  IFC Project Manger.



      301 Window, 302 Door, 303 Covering, 102 Wall, 103 Beam, 104 Column, 105 Slab, 106 Stair, 107 Ramp, 109 Curtain Wall og 110 Roof

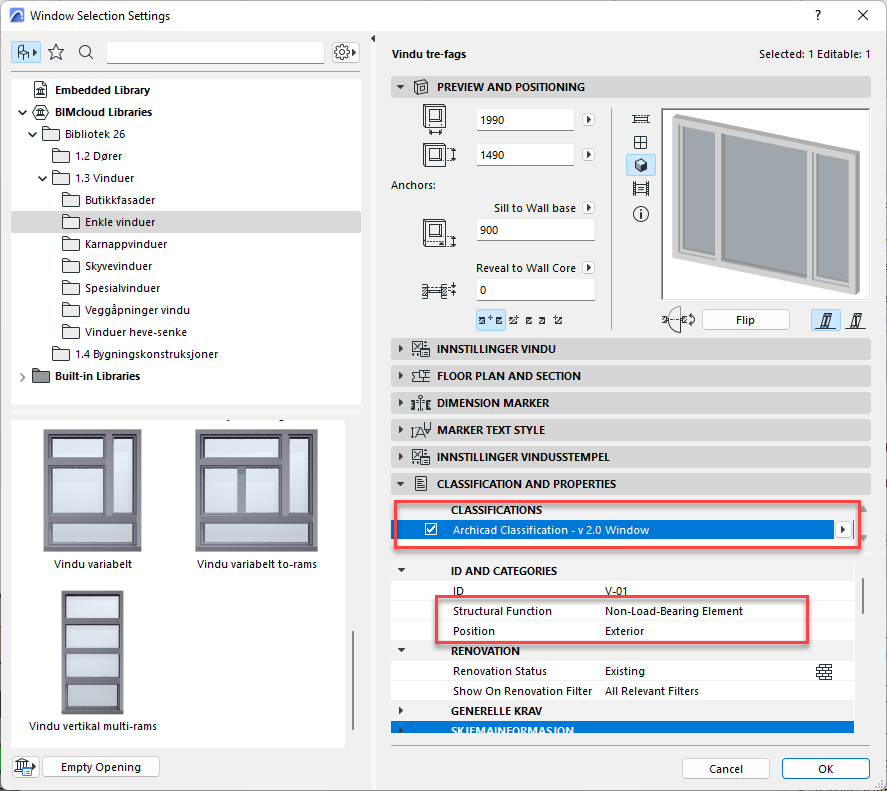

      Vinduer og dører samt andre bygningsdeler/elementer skal alltid ha riktig klassifikasjon slik som ifcDoor, ifcWindow, ifcWall, ifcCovering og ifcSlab etc. i tillegg skal de ha korrekt posisjon slik som "Interior" og "Exterior". Konstruksjonselementer skal i tillegg også ha med om de er "last bærende eller ikke.

      NB! Kun det som er beskrevet i «P13 – eByggesak» for «Exchange requirement (ER) for rammesøknad, ett-trinnssøknad og igangsettingssøknad» skal være med i leveransen.

      108 Railing

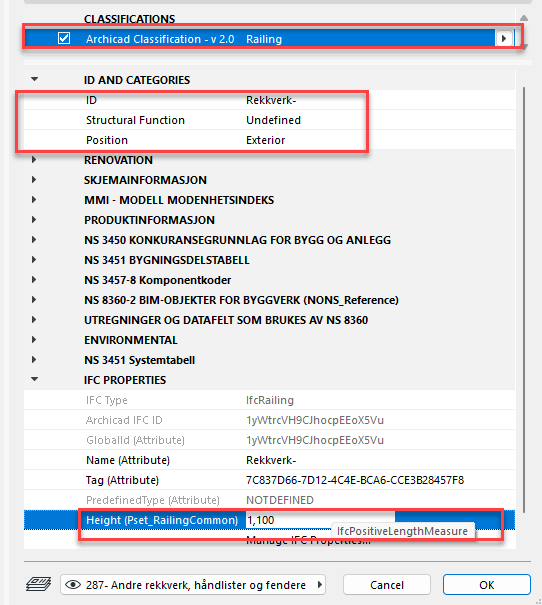

      Høyde på rekkverk må skrives inn manuelt, da det er en liten feil i IFC-oversetteren. Dette vil bli oppdatert i neste versjon av Archicad.

      212 TransportElement
      IfcTransportElement

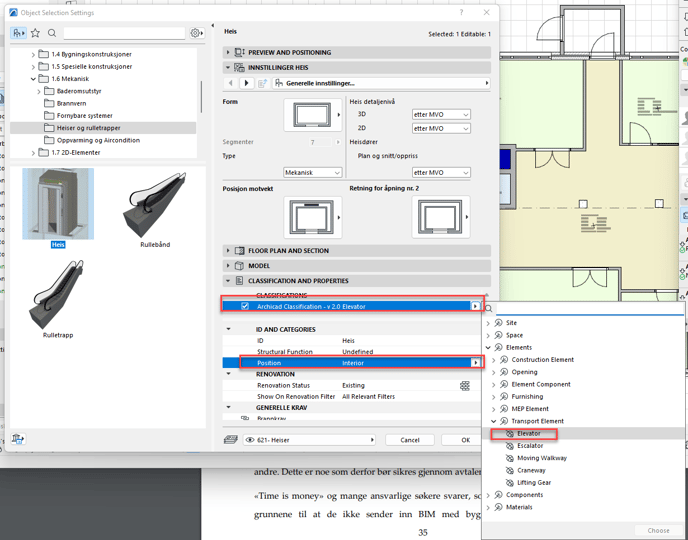

      Still inn riktig klassifisering, posisjon og Transport element type.



      Eksport til IFC

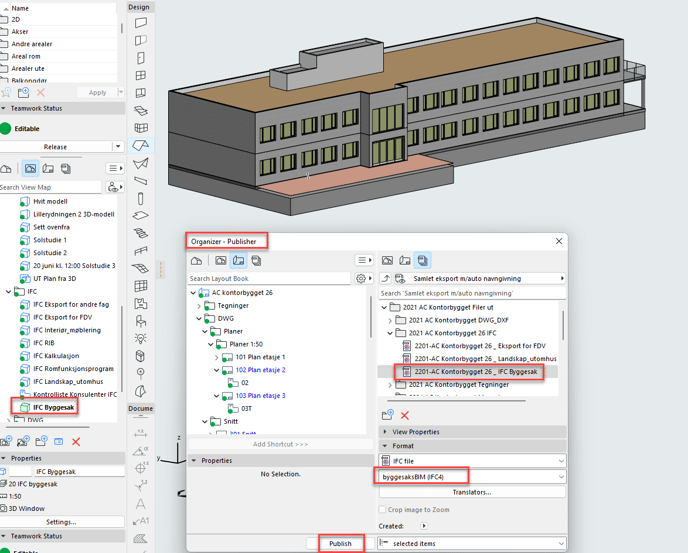

      Lag alltid et "View" som ivaretar alle de innstiller som er nødvendig. Bruk så "Publisher" til å publisere ut en IFC som benytter oversetteren "byggesaksBIM (IFC4). Test så gjerne filen så i validatoren på DIBKs sider https://test-bimvalbygg.dibk.no/
