Artikkelen vi forklare hvordan du kan eksportere .kof filer med informasjonen til koordinat objektene dine i Archicad, ved hjelp av Excel.
I den Norske malen til Archicad finner du skjemaet "15 Koordinater Servey Point underlag KOF". Dersom du eksporterer skjemaet med koordinat objektene dine kan dette brukes om underlag for å lage en .kof fil. Underlaget må dog bearbeides videre i andre programmer, eks. Excel eller landmålerprogrammer, for å kunne leses av maskiner som en .kof fil. I denne workflowen vil det bli forklart hvordan man kan bearbeide underlaget fra skjema i Archicad i Excel.
Hva er .kof
.kof er egentlig et tekstdokument med med x,y og z koordinater, samt noe ekstra data, i et bestemt oppsett. Det bestemte oppsettet er beskrevet i dette Offesielt .kof dokument. Dokumentet er ikke langt, og det er anbefalt å lese gjennom dette før du begynner, ettersom man må vite hva man driver med for å få til eksporten riktig.
1. Gjør klar skjemaet
1.1 Sett ut koordinater du ønsker å eksportere.

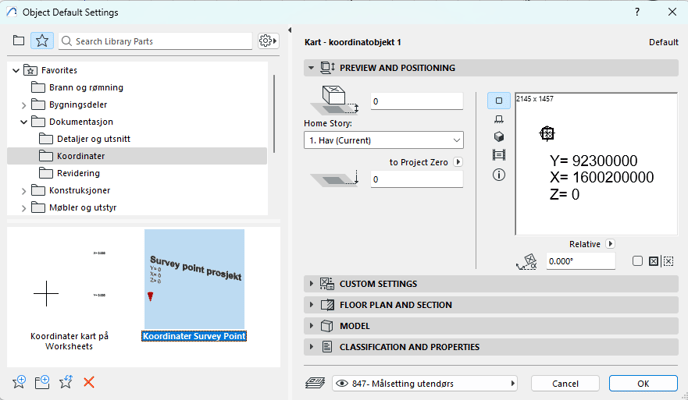

Dersom du setter ut et objekt med favoritten "Koordinater Survey Point" vil disse komme automatisk inn i skjemaet ditt "15 Koordinater Servey Point underlag KOF"
1.2 Endre calculation units til meter med tre desimaler.

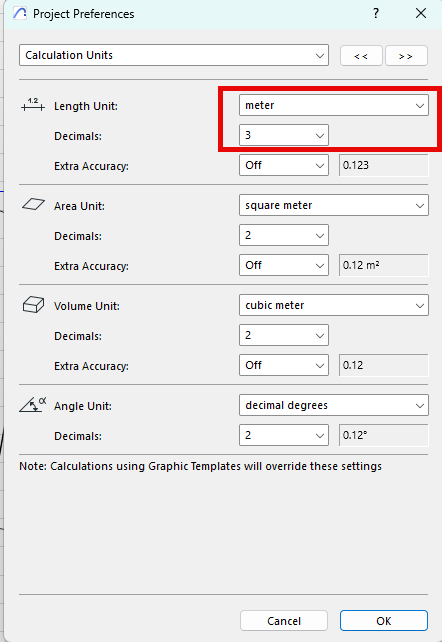

Options>Project prefrenses > Calculation units
1.3 Endre systeminstillingene til maskinen til ingen mellomrom og punktum istedenfor komma (dette kan man sikkert gjøre med en formel i Excel etter eksport også).
Windows: Endre tegnet som brukes til å skille tusener eller desimaler - Støtte for Microsoft

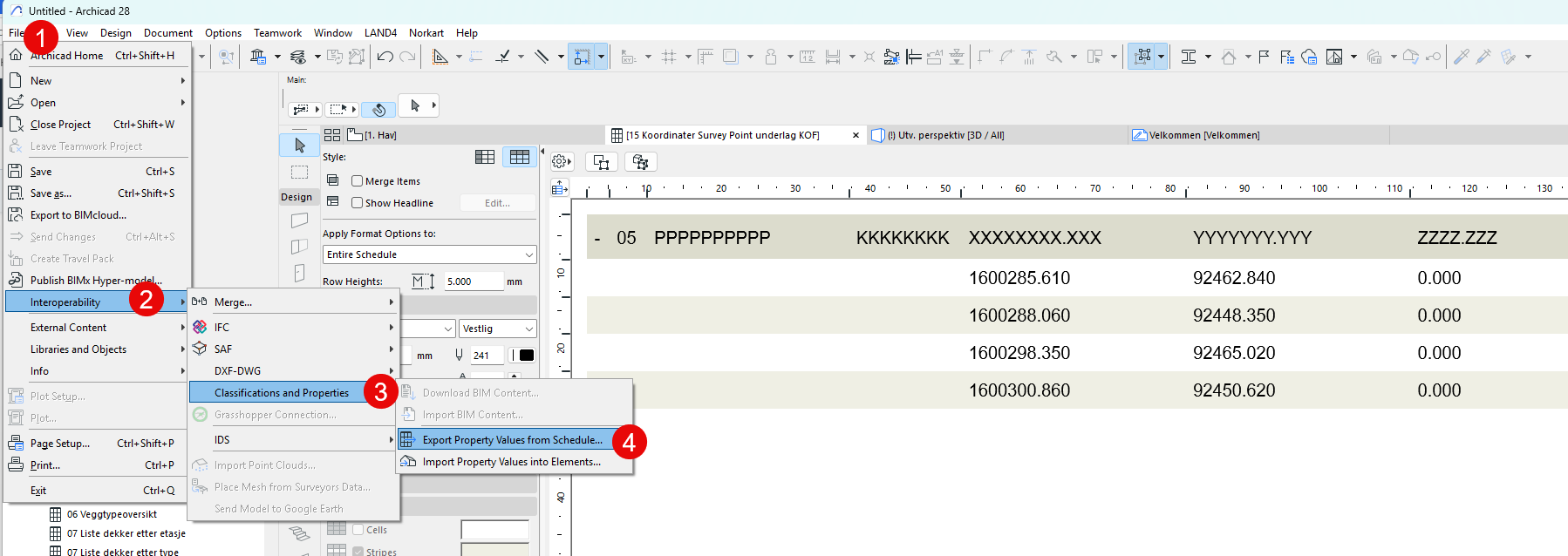

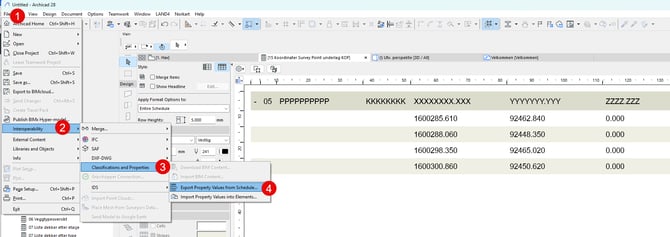

2. Eksporter til Excel
3. Bearbeid i Excel

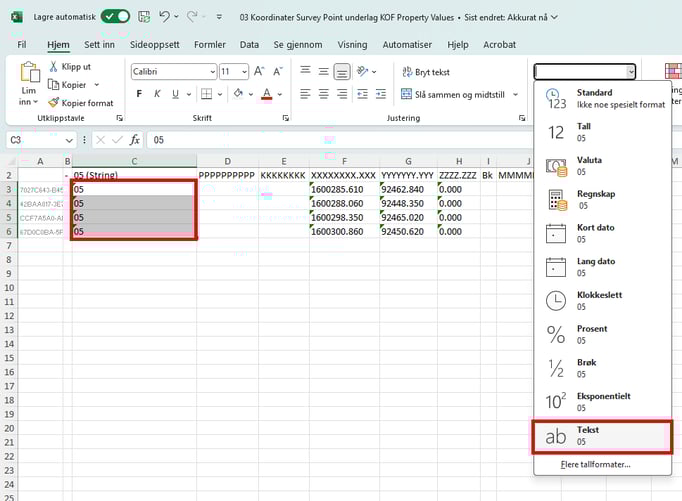

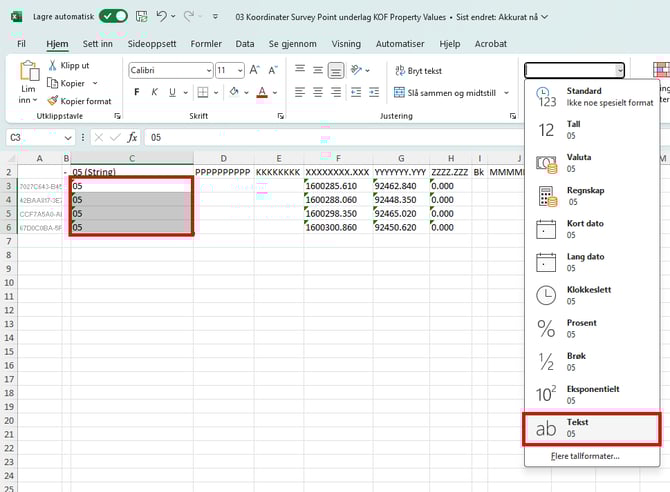

3.1 Gjør om formateringen til cellene i kolonne "05(sting)" til tekst og skriv inn 05
3.2 NB! Pass på at alle tall har alle nullene sine i seg.
3.3 Åpne et nytt ark i excel filen din
3.4 Kopier teksten i celle B3 på .kof arket til samme celle i din fil

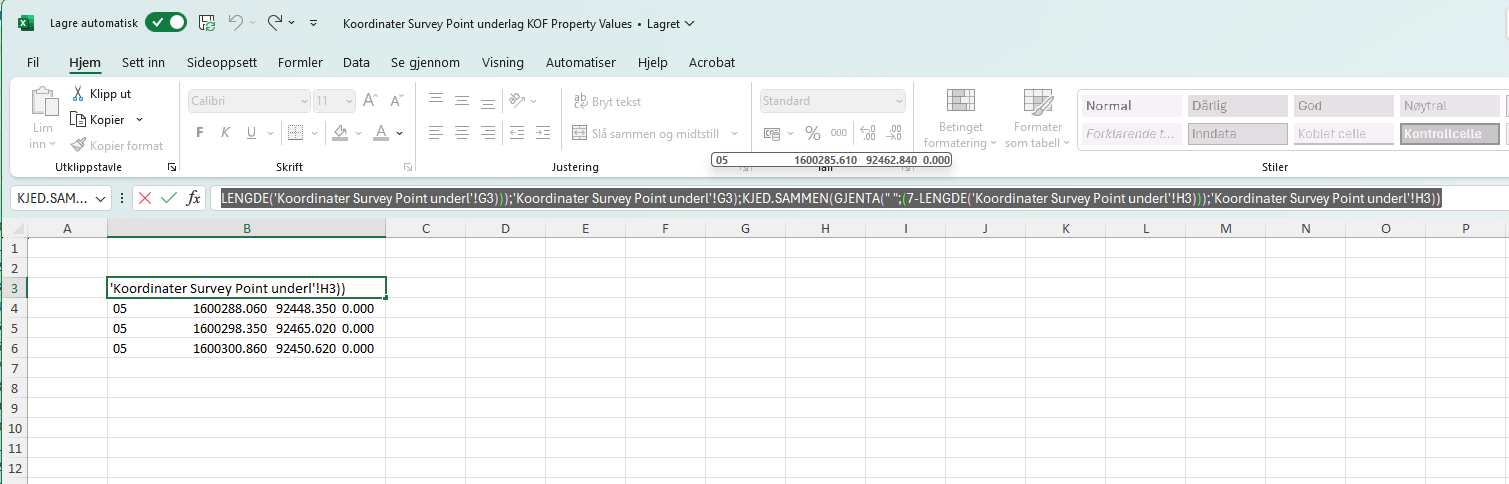

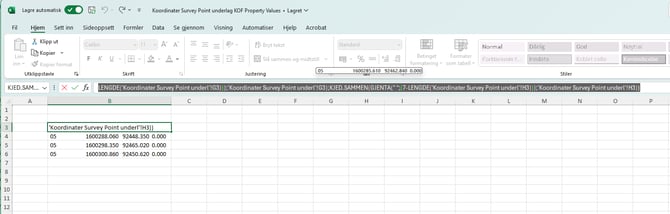

I dette dokumentet finner du et eksempel på hvordan en feridg bearbeidet fil ser ut i Excel. Her finnes det to ark, det første vil se likt ut som din eksport fra Archicad, det andre heter .kof og har cellene i det første arket kjørt gjennom en formel slik at resultatet kan eksporteres/limes inn i et txt dokument.
3.5 Marker B3 cellen med formel og dra den nedover
4. Lagre til .kof
4.1 Marker alle cellene på det andre arket
4.2 Høyreklikk og kopier
4.3 Åpne et tekstdokument og lim inn
4.4 Lagre tekstdokumentet med .kof ending
