Kalkulasjon og mengdeberegning fra IFC-filer

Artikkelen beskriver litt generelt om kalkulasjon og mengdeberegninger fra IFC, og forklarer kort hva en templatefil som skal benyttes til dette formålet kan inneholde.

Generell info

Det er stor forskjell på hvordan de forskjellige programmene regner ut eller tolker mengder i fra en IFC-fil. I standarden for IFC fra buildingSMART er det regler for hvordan disse skal skal regnes ut for de forskjellige elementene ved eksport til IFC. Men de fleste regner faktisk ikke helt riktig eller nøyaktig nok, dette kan få følger for bestilling av materialer til byggeplassen, økt avfall og kostnader etc.

De standardiserte mengden legges under Base Quanteties og kan leses ved å markere et element i de fleste Viewere. Noen programmer regner også ut egne mengder og i f.eks. Solibri kan man gjøre en ITO som sammenligner begge. Archicad kan med sin unike og ledende IFC-omplemnetering oversette IFC-modeller til redigerbare bygningselementer og også regne mengder for hvert eneste sjikt i f.eks. en vegg.

Det tar 30 sekunder å åpne en IFC-fil, da er også alle mengder for vegger, dekker, tak og søyler etc. regnet ut.

Alle som har jobbet aktivt med BIM og IFC-filer, vet at de sjeldent eller aldri er modellert slik som det faktisk konstrueres. Man er derfor helt avhengig av å ha et fullverdig BIM-program som både kan redigere, rydde og legge til nye konstruksjoner. Spesielt gjelder dette i tidligfase, for da er modellene man får, enten veldig enkle eller faktisk gjort feil og man kan ikke uten videre da stole på mengdene. Det er derfor lite egnet til å ta videre som underlag for tilbudsregning, inn i kalkyleprogram eller for underlag til prefab etc. Archicad skiller seg helt klart ut blant BIM-programmene på markedet, både i forhold til brukervennlighet, innhold og ferdige norske tilpasninger, men også på hvor effektivt og mye data man enkelt kan høste eller legge til i modellene. Archicad er regnet som ledende i verden på openBIM og IFC-standarden og håndterer i tillegg mer enn 40 filformater totalt. Dette, sammen med unike verktøy og funksjoner, gjør det også Archicad til det mest effektive for mengdeberegning fra 2D-tegninger.

Template for kalkulasjon og/eller mengdeberegning

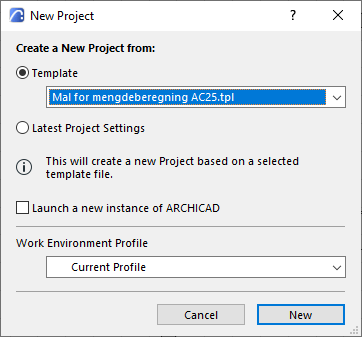

Det kan lønne seg å lage sin egen malfil (.tpl) som inneholder ferdige oppsett for prosjekter som benyttes til å rydde og strukturere IFC-filer og dataene man vil hente ut. Før man åpner en IFC-fil i Archicad, åpner man sin egen mal (template), og så vil det være den som benyttes ved åpningen av neste IFC-fil også. Eksempler på ting en kalkulasjon/mengdeberegnings malfil kan inneholde er:

• IFC-import valg
• Materialer med produktdata
• Skjemaer
• Tittelfelt

Les mer om å sette opp kontormal i her.

IFC import oversetteren

På Graphisoft sine sider finnes det en oversikt over alle instilingene i IFC import oversetteren her.

Under "layer conversation" i IFC import oversetteren kan man velge å oversette/gjøre om lagene i IFC filen, til lag som allerede fines i Archicad filen. I norsk prosjekteringsmal finnes det ferdiglagde presets som kan benyttes for lag overføringer fra noen av de mest brukte programmene.

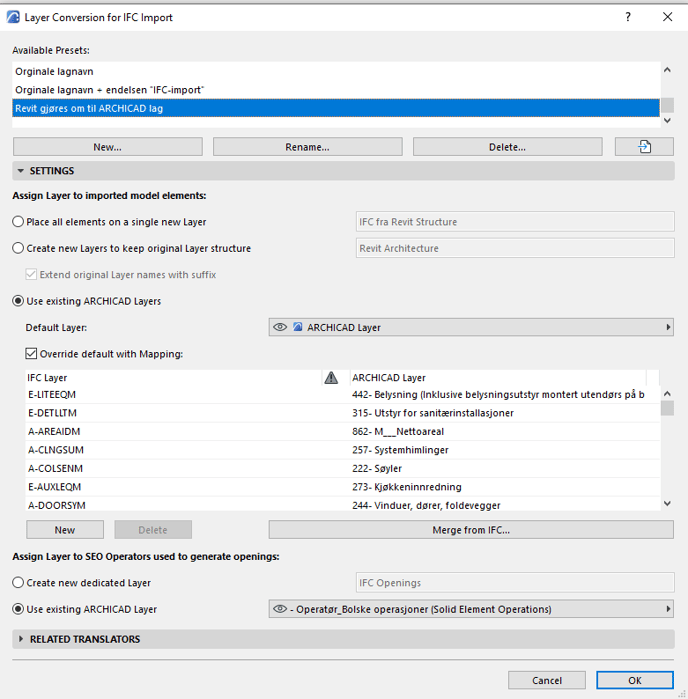

I dette eksemplet importeres en IFC fil fra Revit og lagene blir oversatt til Archicads lag som benytter NS3451.

Les mer om lagoverføringer ved IFC import her.

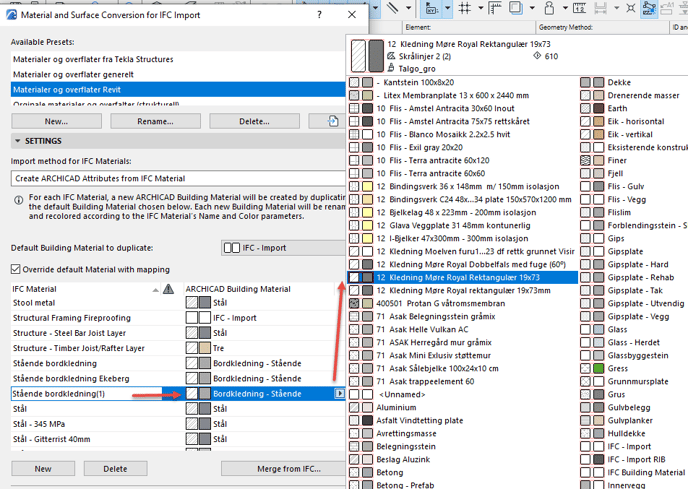

Under "Material and suface conversation" i IFC-oversetteren kan man også velge hvordan man vil importere materialer og overflater. Man kan enten overskrive helt de materialene som kommer fra IFC-filen, eller så kan man benytte Archicads materialer som utgangspunkt med farger og navn fra IFC-filen.

Alt kan her skreddersys til eget formål og ønsker, slik at det automatisk oversettes og kan gjenbrukes i de forskjellige prosjekt..

Les mer om material og overflate oversetteren her.

Materialenes produktinformasjon

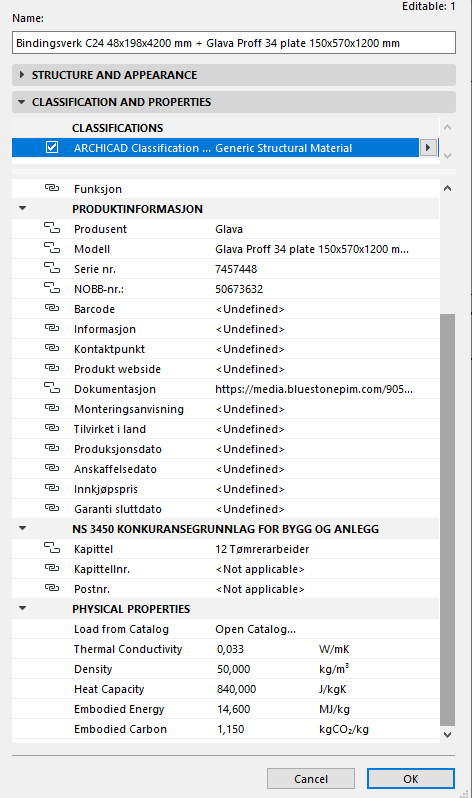

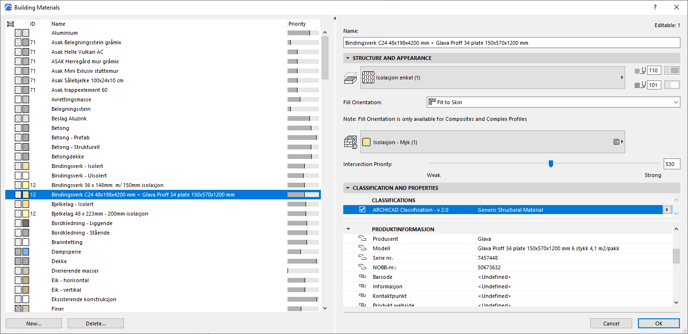

Under "Building materials" kan man legge på produktdataene man ønsker slik som eks. Produsent, kvalitet og NOBB nr.

Miljødata slik som Embodied Carbon etc. kan også legges til.

Les mer om bygnings materialer her.

Eksempelfil på en mal for mengdeberegning/kalkulasjon
