IFC-filer fra Archicad lagres ofte med "Standardeksport". Disse forhåndsinnstillingene passer for de fleste fag og for mengdeberegning av entreprenører/kalkulatører. Filene kan videre bearbeides i andre applikasjoner.
I de fleste tilfeller lagres/publiseres IFC-filer fra Archicad med det som i den norske versjonen kalles «Standardeksport» Innstillingene i denne IFC Translatoren er forhåndsinnstilt av oss og vil egne seg for de fleste andre fag og for entreprenører/kalkulatører som skal regne mengder etc. Med denne oversetteren får man blant annet mulighet til å videre benytte og bearbeide IFC-filen i andre applikasjoner. På IFC språket kalles dette oppsettet for «Design Transfer».

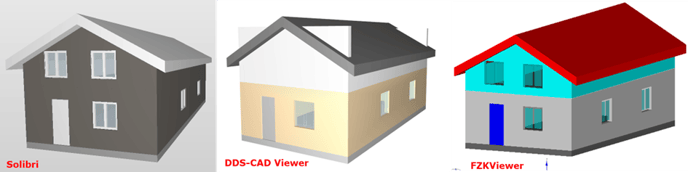

I eksemplene ser man hvordan vegger trimmet mot tak vises i forskjellige IFC-viewere/programmer. Modellens farger kan også variere, styrt av mottakerprogrammet, og dette er ikke nødvendigvis en feil. I en av viewerne ser man at veggene går gjennom taket og har problemer med å vise vinduene korrekt. Dette er ikke en feil i IFC-filen, men avhenger av hvor godt programmet tolker geometrien. Hvis du oppdager et problem i din egen programvare, bør du alltid sjekke i flere viewere om problemet også vises der. Gjør dette til en fast regel før du rapporterer feil til programvareleverandørens support. Du finner linker til forskjellige gratis IFC-viewere her.
Hovedpoenget med Archicads "Standardeksport" er å gjøre filen redigerbar og brukbar i andre applikasjoner. Som eksemplene viser, kan ikke alle programmer tolke og vise geometrien i en "Design Transfer"-modell korrekt automatisk. For eksempel, hvis filen importeres i Revit, kan veggene muligens ikke være trimmet mot taket. Revit, som et "BIM Authoring tool", kan imidlertid redigere elementene slik at dette kan ryddes opp i. I en gratis viewer er slik redigering ikke mulig.

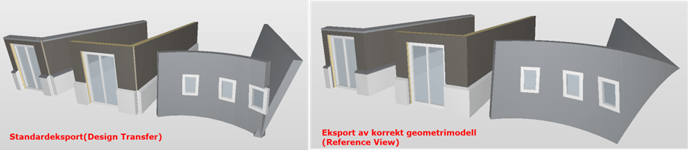

Hvis du kun trenger å se på eller referere til IFC-filen, kan du bruke en IFC-translator kalt "Eksport av korrekt geometrimodell". Denne metoden bruker Boundary Representation (Brep) som bevarer riktig geometri, men gjør modellen vanskelig å redigere i andre programmer. Filen er derfor kun ment som en referanse/link i andre programmer og metoden kalles "Reference View".
Tilsvarende valg for eksport av geometri til IFC finnes også i andre programmer som Revit. "Eksport av korrekt geometrimodell" bør også brukes ved svært kompleks geometri hvor korrekt formgivning er viktig, som for dobbeltkrummede flater. Dette kan også være nyttig for de som bruker Revit MEP og ikke trenger å bruke rom (ifcSpace) som følger med filen, men lager egne rom i Revit.
Les mer om IFC og geometri på buildingSMART sine sider.
"Standardeksport" gjør filen redigerbar for videre bearbeiding, mens "Eksport av korrekt geometrimodell" bevarer geometri for visning uten redigeringsmuligheter. Velg riktig eksportmetode basert på dine behov.
For kommunikasjon med andre fag og gjenbruk av modeller, bør man være forsiktig med hvor avansert en "Complex Profile" bygges opp i Archicad. For eksempel bør en vegg kun inneholde elementer som naturlig hører til veggkonstruksjonen. Beslag og lignende bør modelleres som separate elementer, da disse ofte ikke gjenskapes korrekt i andre programmer eller kan listes ut for en entreprenør. Mange komplekse elementer kan gjøre filen tyngre i IFC og føre til geometriproblemer i mottakerprogrammet. For eksempel kan Revit ha problemer med å vise dør- og vindussymboler korrekt i planvisning, selv om andre programmer viser dem riktig. Vurder derfor hva som er en naturlig del av elementet og hva som skal modelleres separat.
