Hotlinking, kompositter, og andre attributter

Når det er flere bygg eller moduler som skal linkes sammen i en samlefil, er det viktig å være oppmerksom på hvordan man bør håndtere attributter

De fleste Archicad-brukere er kjent med Hotlinking av forskjellige filtyper, og hvor effektivt dette kan brukes. Når det er flere bygg eller moduler som skal linkes sammen i en samlefil, er det viktig å være oppmerksom på hvordan man bør håndtere attributter, slik som Composites, Fills, Linetypes og Building Materials etc.

Her er noen gode tips man kan følge.

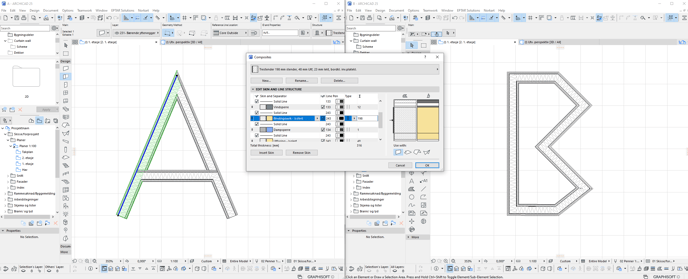

I dette eksemplet har vi to filer, A og B, med noen vegger, tegnet med samme kompositt:

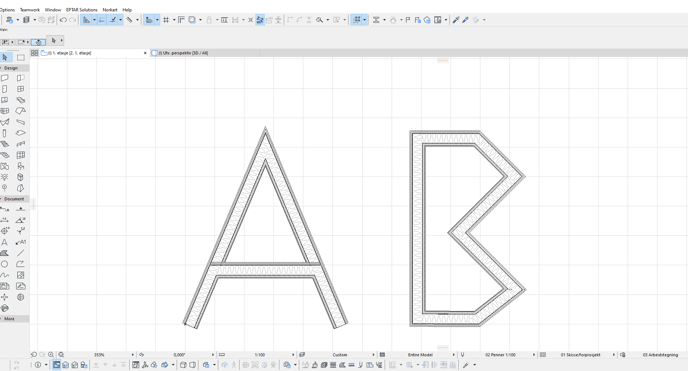

Når vi hotlinker disse filene inn i en annen, kan det bli slik:

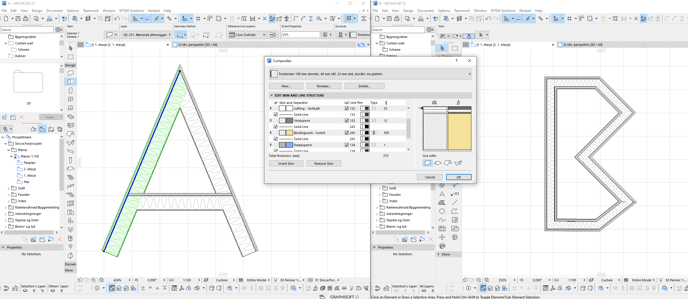

Dette går fint fordi alle veggene er laget med samme kompositt, med samme Indeksnummer (mer om det senere). Når vi hotlinker inn en fil sjekkes det om det finnes et attributt med samme indeksnummer og navn, finnes ikke det, blir attributtet opprettet (I dette tilfelle kunne det vært kompositten). Hvis vi i fil A.pln finner ut at vi skal endre kompositten, f.eks. slik:

oppdateres ikke dette i den filen hvor hotlinken er! Det er fordi at hvis en kompositt allerede eksisterer i hovedfilen oppfattes det ikke som en endring. Dette er  med hensikt, for å hindre at man får uønskede endringer i andre filer og elementer som også benytter samme Composite.

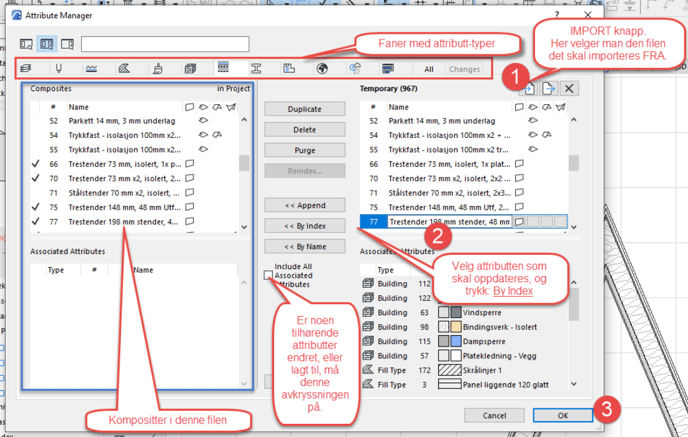

For å styre og oppdatere dette med attributter i slike prosjekter benytter vi  Attribute manager.

Legg merke til Indexnummeret (#)

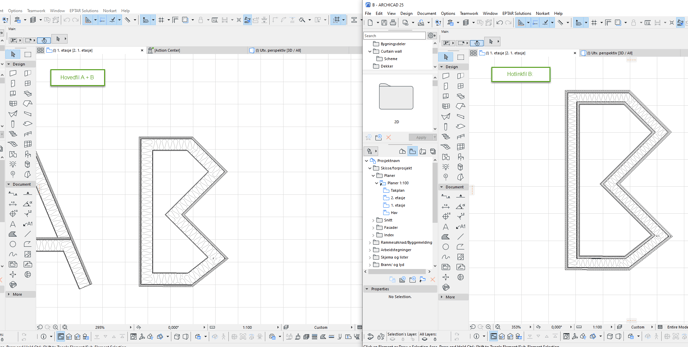

Når vi har oppdatert denne vil det se slik ut:

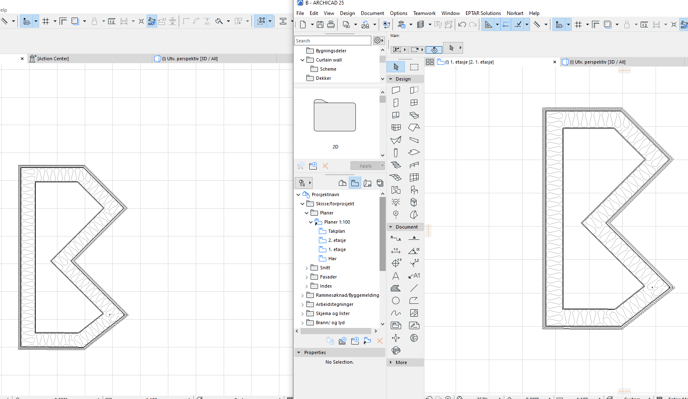

Legg merke til at hotlink filen B. fremdeles har den gamle kompositten. Vil vi at den skal også oppdateres , må vi endre navnet på kompositten, den vil da bli importert til Hovedfilen A+B neste gang den synkroniseres. Vil vi derimot ha samme kompositt over alt, må vi oppdatere den i B filen også.

Av dette ser vi at det er veldig viktig å ha kontroll på attributtene i prosjekter hvor det brukes hotlinking. Og det gjelder ikke bare kompositter, men alle andre typer attributter også. Når det gjelder overflater, er det også viktig at man har disse i et felles bibliotek for prosjektet som linkes inn i alle involverte filer ( ved hjelp av Library Manager).

Denne "Master-filen" kan være en av Hotlinkene slik som f.eks. Bygg A, eller hovedfilen hvor alle involverte er linket inn i. Man kan også benytte en tom malfil hvor det ikke er tegnet noe i, men kun brukes til å håndtere attributter.

Les også mer om dette temaet på Graphisoft sine sider
