Tilpasning av materialer i IFC-import

Archicad har flere muligheter til å tilpasse hvordan materialer blir ved import av en IFC-fil. Typiske bruksområde er å endre farger eller gjøre glass gjennomsiktige når filer linkes.

Endringer i IFC-oversettere følger filen de gjøres i. Dette er spesielt nyttig for å gjøre konkrete tilpasninger som følger et prosjekt, men om det ønskes permanent må det også legges inn i kontormalen dere benytter.

Generelt vedr. farger og IFC-filer fra Archicad

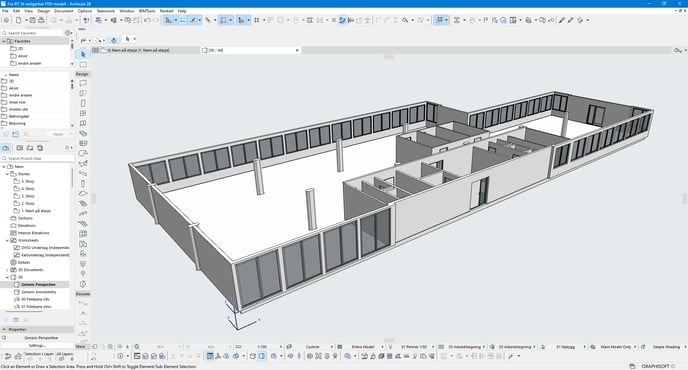

IFC, linket inn i Archicad (v27 eller 28), ingen tilpasninger i oversetter gjort og glass vises som tette.

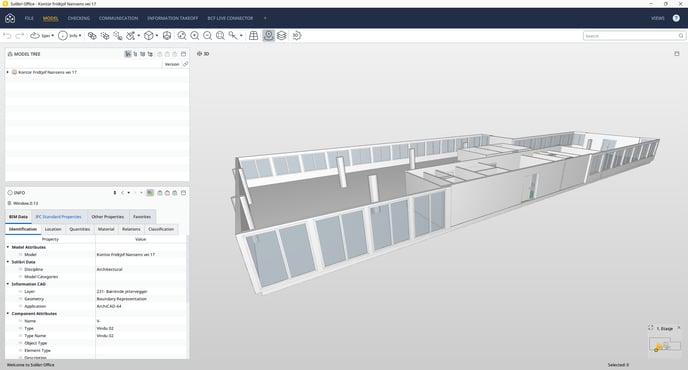

En enkel sjekk i Solibri, viser at  glass er gjennomsiktige der

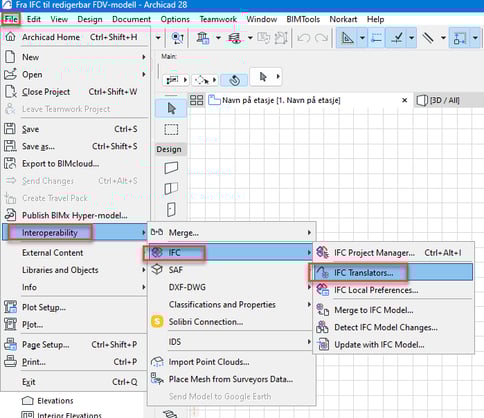

1. Åpne IFC Translators

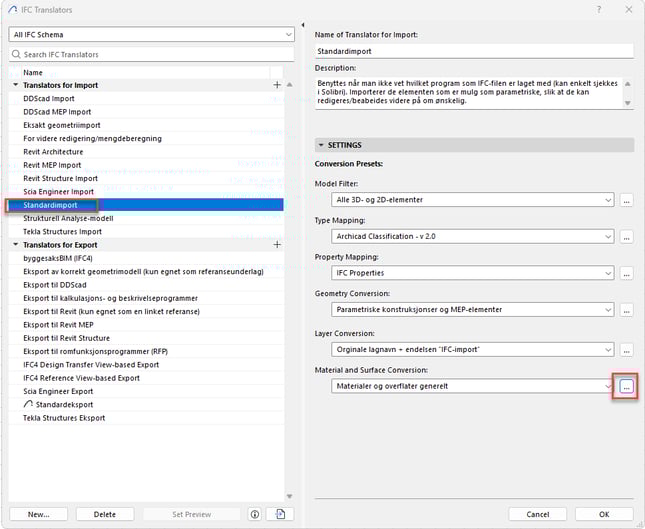

2.  Velg den oversetter du ønsker endring på og klikk på "Materials and Surface Conversions"

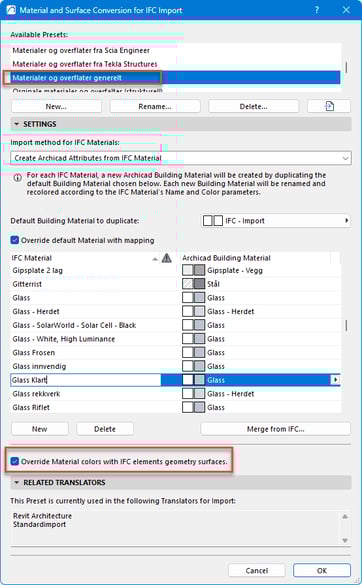

3. Man kan nå velge å lage helt ny "Preset" men i eksemplet endrer vi på den som er standard "Materialer og overflater generelt". Denne inneholder en del ferdige material-oversettinger vi drar nytte av, inkludert at de mest brukte Archicad-materialene er allerede "mappet".

4. Huk av for "Override Material coloors with IFC ..." Denne gjør at importen benytter den orginale IFC-filens farger på selve overflatene.

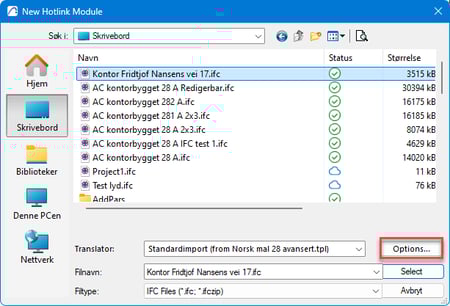

5. Om du linker en fil med Hotlink, må du nå gjøre følgende valg når du velger IFC som filtype. De samme valgene gjelder også ved "File - Open IFC" men ikke for "Merge"

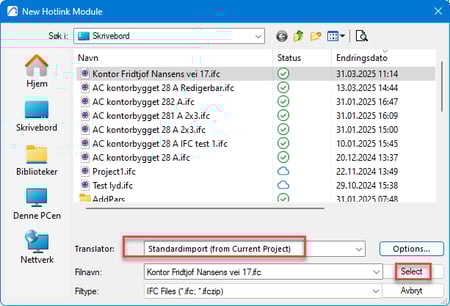

NB! Kontroller at filen du velger nå bruker den korrekte oversetteren fra "Current Project". Om det er en endring du har gjort i kontorets mal, skal du velge "Browse Template" og søke opp denne.

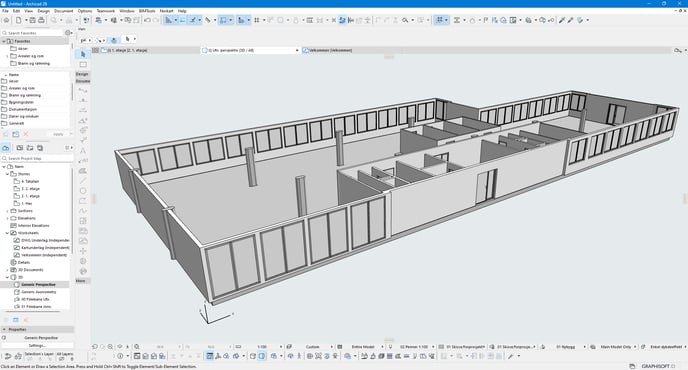

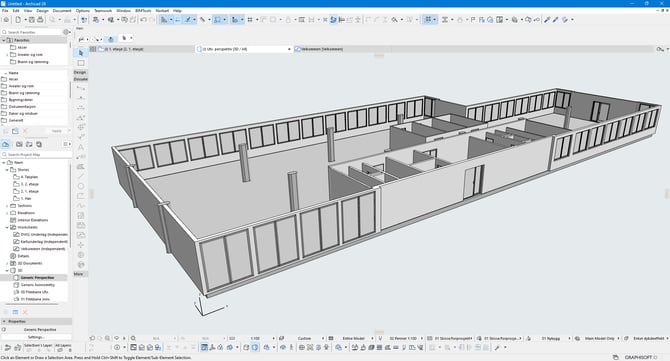

Filen kom nå inn med gjennomsiktige glass

Eksempel på farger med IFC-fil fra Revit

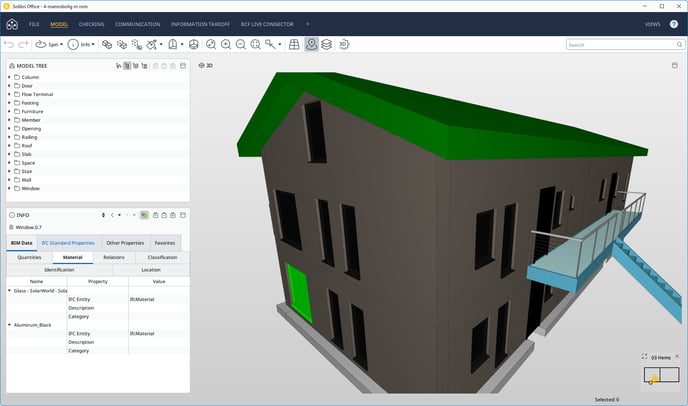

I eksemplet under vises glassene i vinduene som sorte, i Archicad ønsker vi at de skal være gjennomsiktige. Metoden vi nå skal benytte, kan benyttes der man har valgt samme innstilling som beskrevet over under punkt 4.

Med IFC-filen som opprinnelig var laget med Archicad, hadde vinduet "Glass klart" som overflate (Surface) og ble mappet mot "Building Material" som heter glass. Dette er standard overflater  og materialer i Archicad og det fungerte derfor som tiltenkt.

I dette andre eksemplet kan vi benytte en litt annen arbeidsmetode. Noe som vil kunne fungere på alle IFC- filer og ikke kun fra Revit, om de har overflater som ikke finnes i din Archicad-fil fra før. Det er også mulig å 100% overskrive/erstatte alle overflater/materialer, men det er som regel ikke ønskelig og ikke metoden vi benytter i vårt eksempel her.

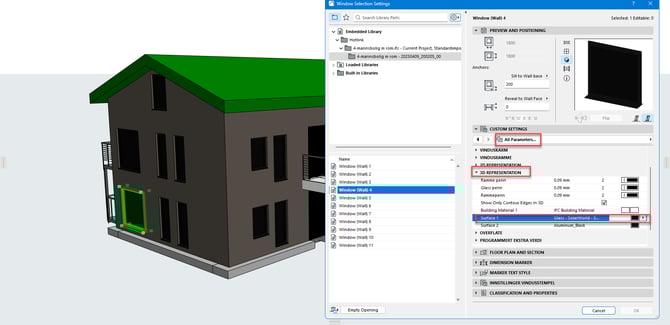

I Archicad vises også vinduene etter import sorte slik som i Solibri, marker det du vil endre på og finn ut hvilken overflate som er i bruk i 3D. Klikk så på "Cancel". NB! man kan ikke endre overflate og klikke "OK" her fordi dette er en Hotlink og ikke en redigerbar modell.

Vi finner samme overflate som benyttet i vinduet i "Surfaces"

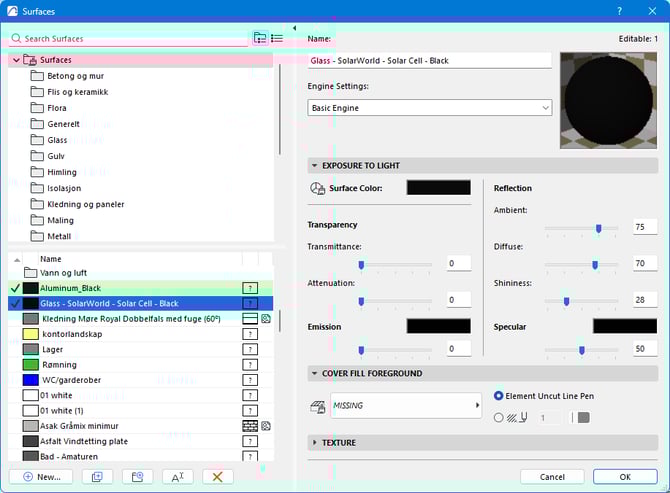

Vi stiller inn at det får ny farge og gjennomsiktighet etc. men endrer ikke navnet. Dette er viktig om det kommer f.eks. fremtidige oppdateringer av IFC-filen, da vil de nye innstillingene beholdes.

I eksemplet over benytter vi et vindu, men kan gjøres på overflater både på vegger, dekker, tak og søyler etc.

Her har vi endret noen farger og egenskaper på disse og fått gjennomsiktige vinduer og kledning på veggen etc. På denne måten kan man f.eks. benytte IFC-modeller fra andre fag som underlag til egne tegninger og visualiseringer etc.
