Gjennomsiktig glass i snitt/fasade

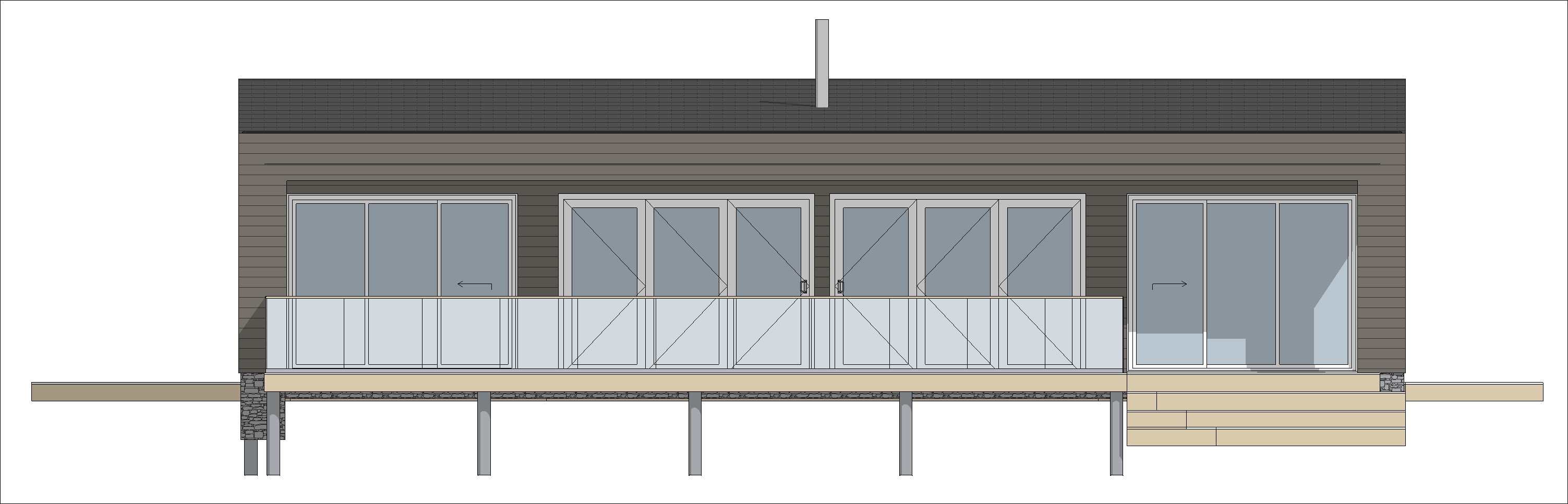

Ett glassrekkverk vil man ofte vise som gjennomsiktig i et fasadeoppriss for eksempel. I utgangspunktet vil man kun få frem konturen av det som ligger bakom, ikke fyllet som utgjør for eksempel panel.

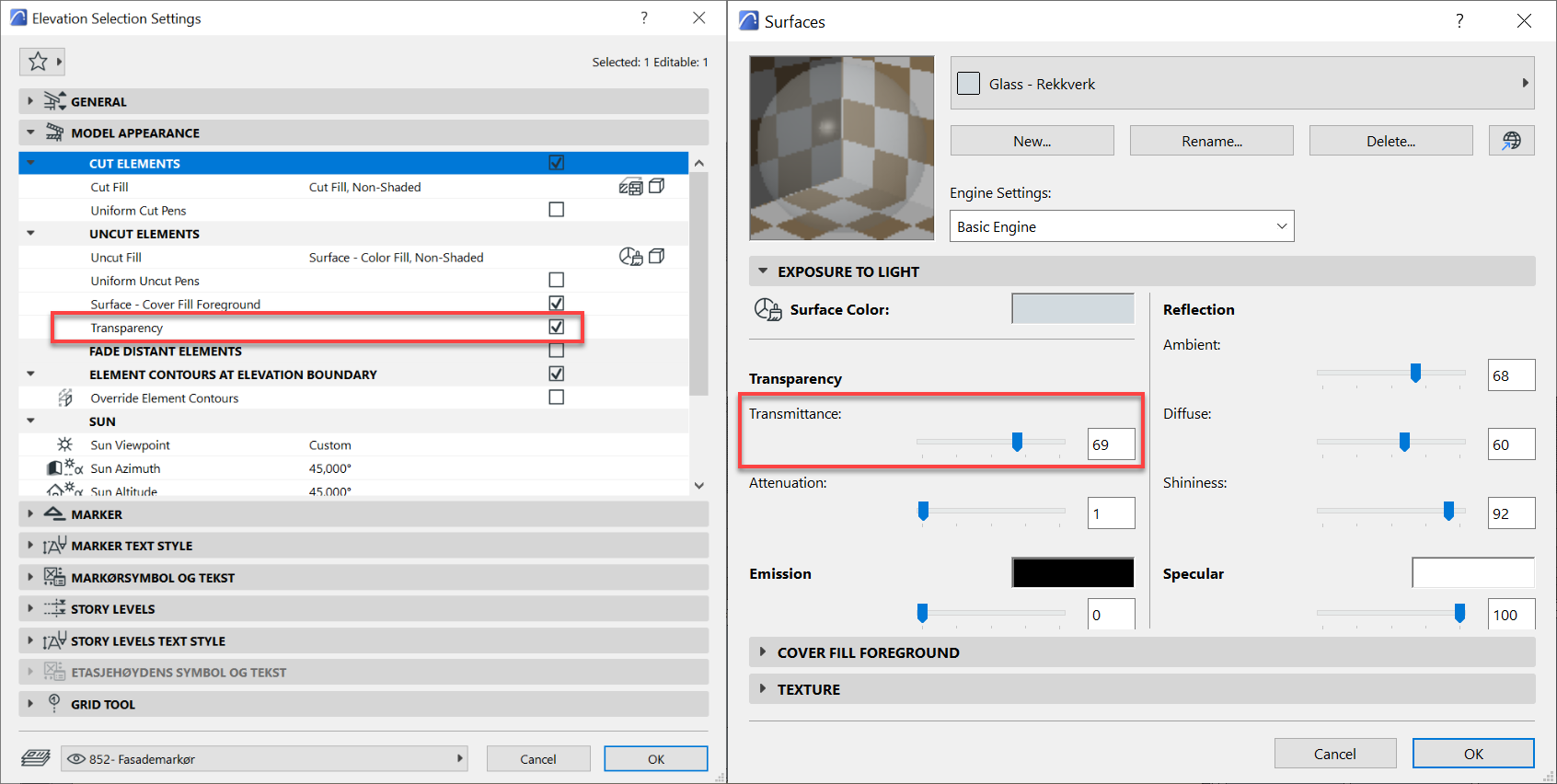

For å få denne effekten må transparency være aktivert under model appearance i Elevation Settings og materialets overflate (surface) må ha en transmittance over 51.

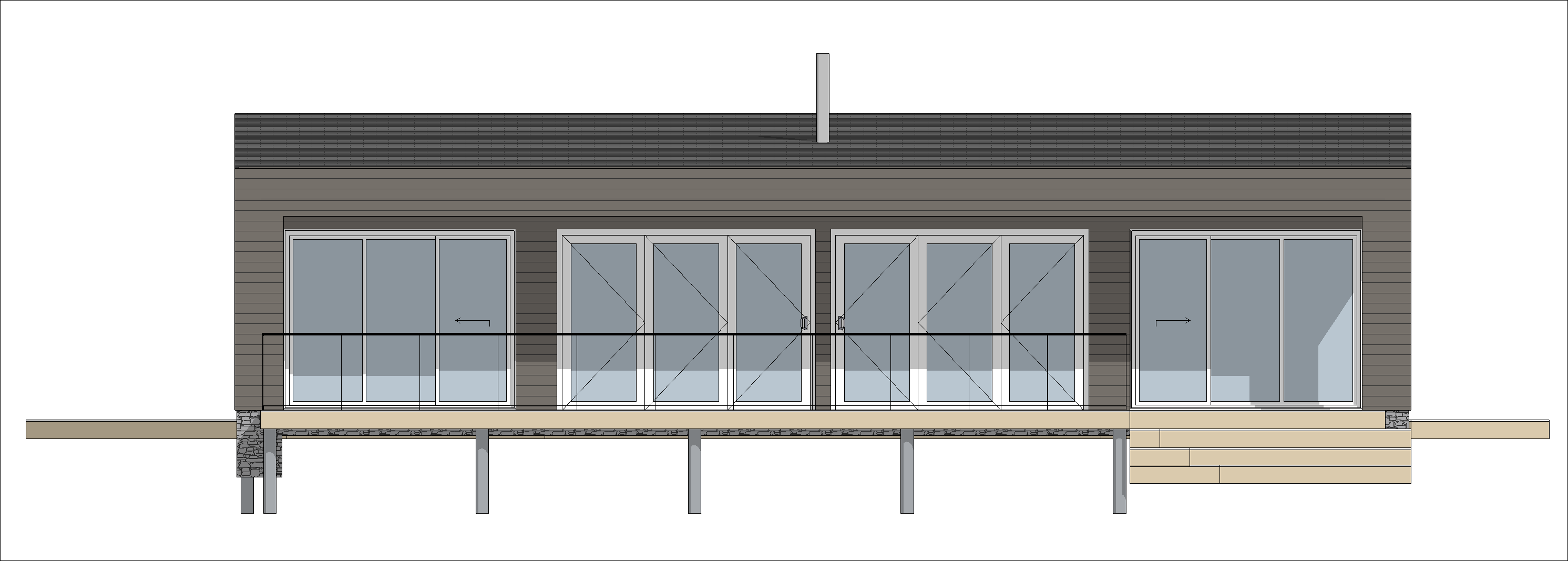

Om man ønsker at elementet skal være helt gjennomsiktig kan man, som en workaround, legge rekkverket på et eget lag og sette dette laget til å være wireframe. Da vil kun konturen av elementet synes.

Merk dog at håndløper, stolper og lignende også vil vises som wireframe. Har man da for eksempel en håndløper vil den kun synes som streker.

Tipset er hentet fra WWA BIM. På deres nettside finner du også en fin video om temaet.
