Filterdistanser i ArchiTerra

Artikkelen beskriver hvordan man kan bruke filterinstillinger, "Find and select" og kurve filter for å minske polygon antallet og dermed størrelsen på Architerra terrenget.

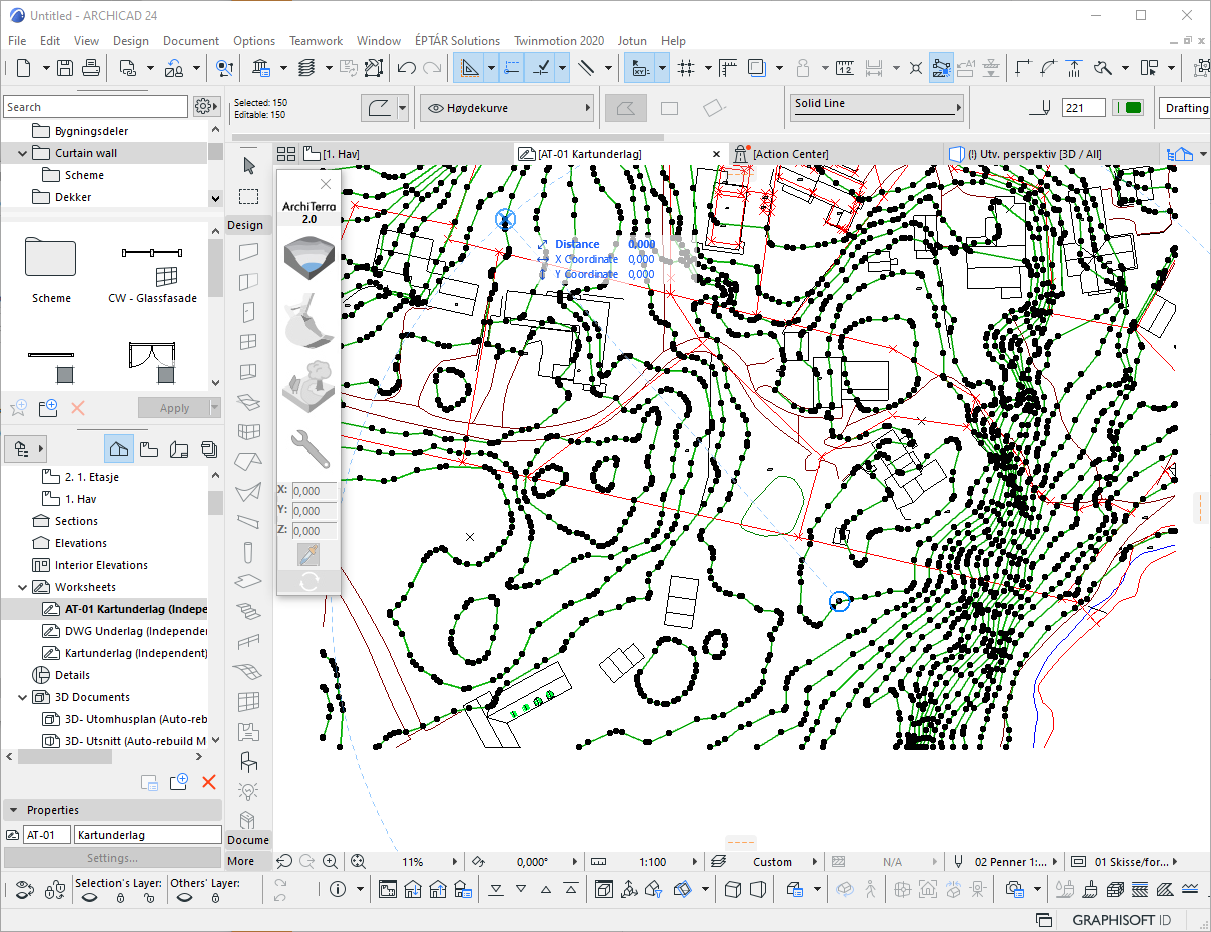

Terreng generert fra Sosi-filer med ArchiTerra kan bli veldig komplekse og tunge, hvis man ikke tar forhåndsregler mot det. Grunnen er som oftest at høydekurvene har mange punkter, som igjen fører til et terreng med svært mange polygoner.

Polycount tool

Med polycount Tool kan man se hvor mange polygoner ulike objekter har. Polycount er en del av Goodies-pakken som etter intsallering vil den legge seg under Window > Pallettes > PolyCount. Les mer om hvordan man tar i bruk polycount verktøyet her.

Filterinstillignger

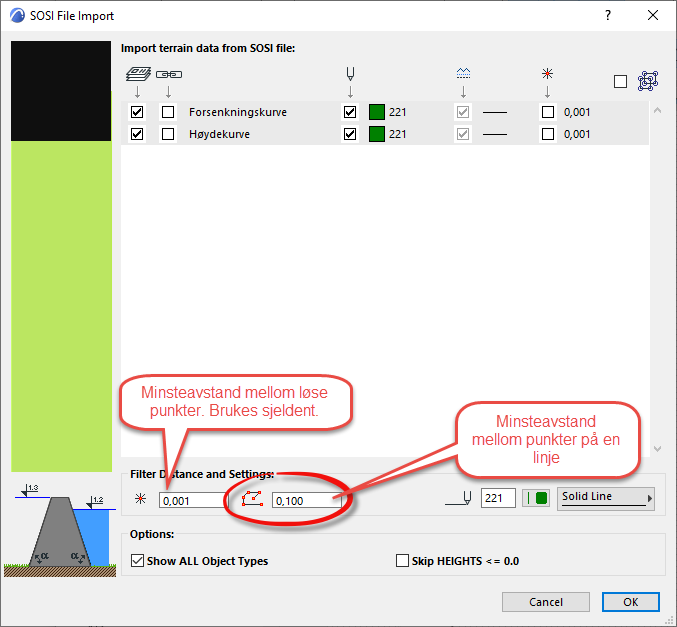

Man kan redusere antall polygoner ved å bruke filterinnstillingene i Step 2 i importen.

Hva man setter som minsteavstand er en erfarings sak, men 1 meter pleier å være greit på en eneboligtomt. Et område som det som er vist over kan det passe med 3 meter, og på svært store områder, kanskje 20-30 meter.

Det området som er vist øverst gir ved standard import 3750 polygoner og 2428 punkter.

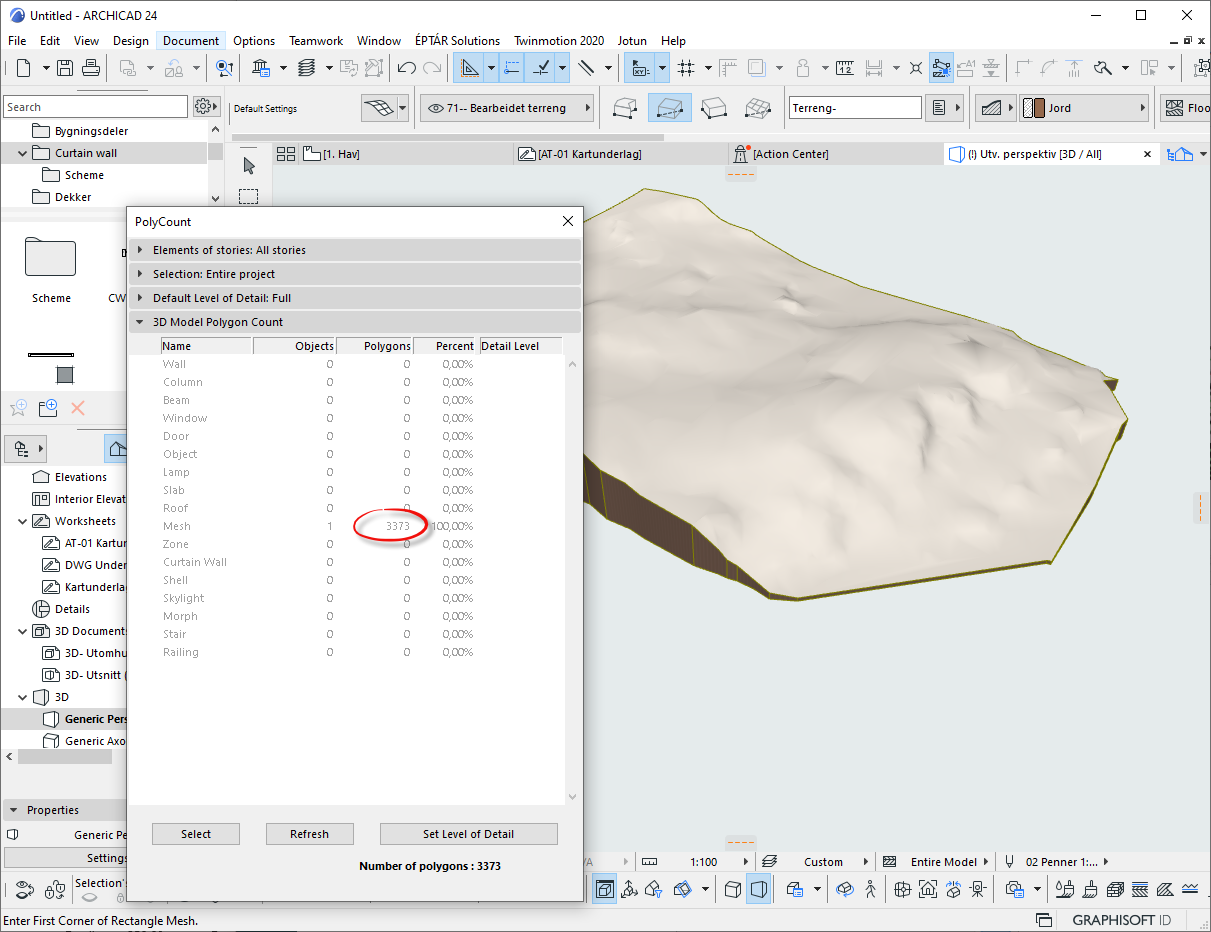

Setter vi filter avstand 1 meter gir det 3373 polygoner og 2122 punkter

Setter vi filter avstand 4 meter gir det 1683 polygoner og 1017 punkter.

Ved å øke filterdistandsen gjør man terrenget vesentlig "lettere", spesielt hvis vi skal bruke mye solid elements operations på terrenget, lage veier og platåer osv.

Find&Select

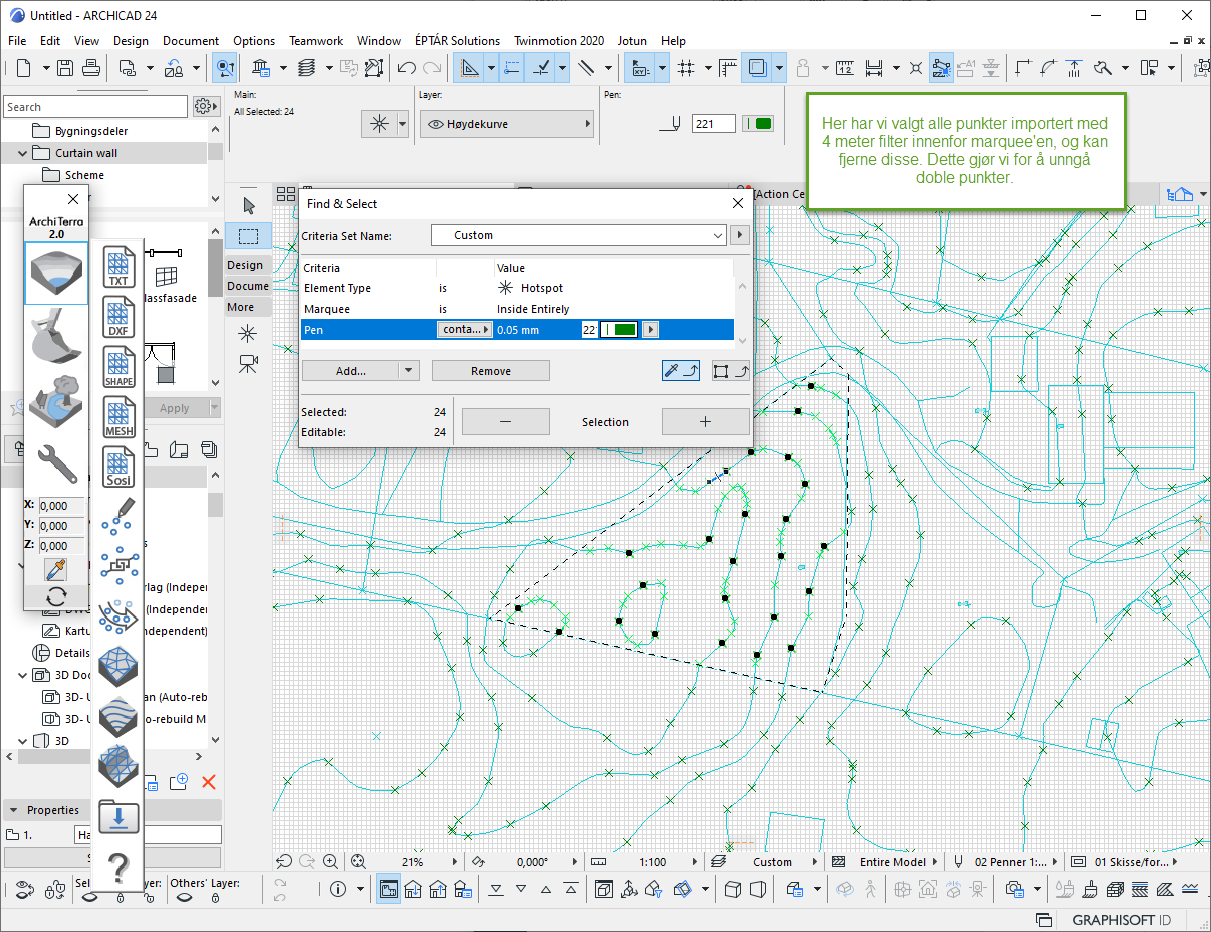

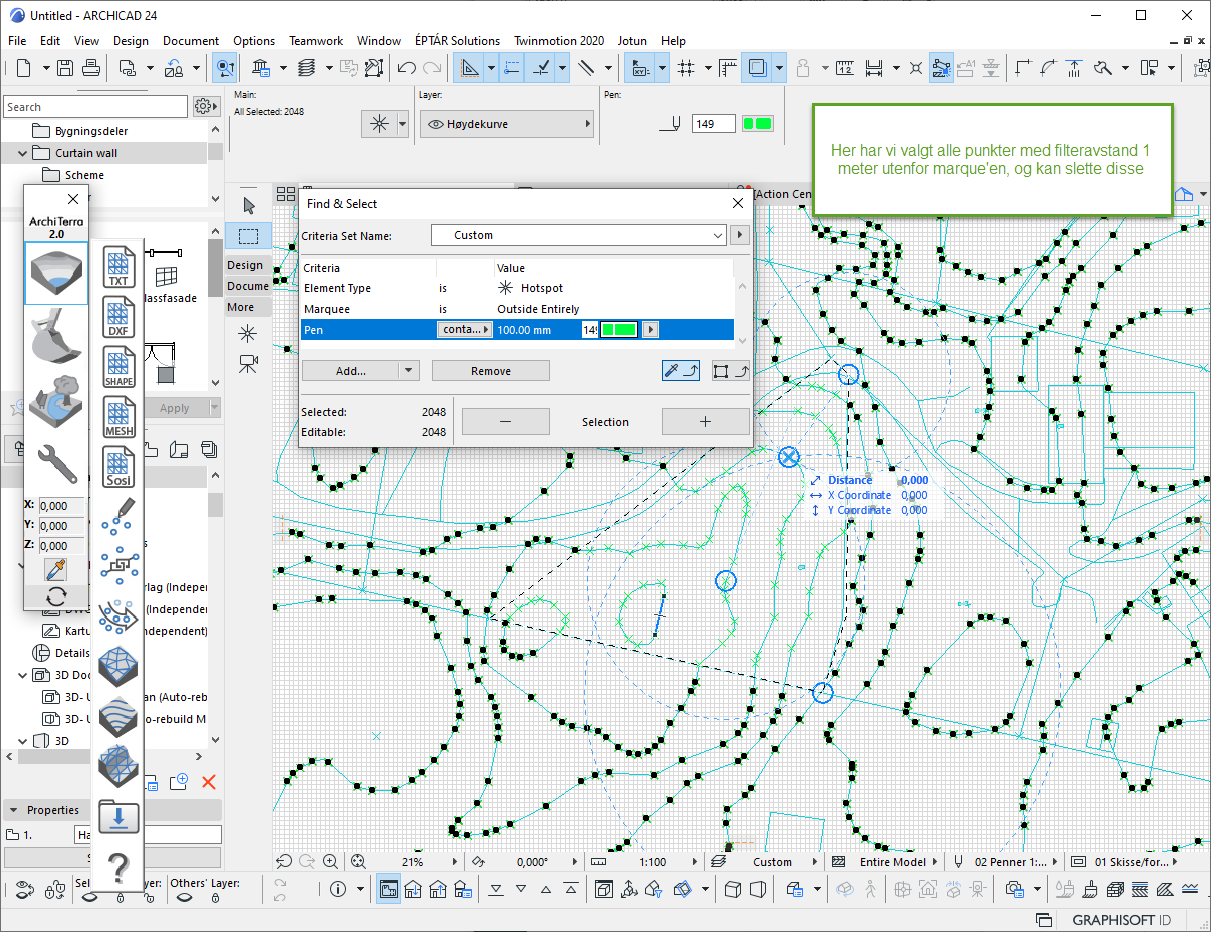

Man kan også bruke andre teknikker for å minske antall polygoner, for eksempel kan man kjøre samme importen 2 ganger, med forskjellig filter distanse, og forskjellig penn. Så bruker man Marque og Find&Select for å fjerne de punktene vi ikke vil ha:

Høydekurve filter

En annen måte å redusere antall punkter og polygoner er å ikke bruke alle høydekurvene i et høydeområde. Man kan f.eks ta inn alle kurver fra 1 -10 meter med ekvidistanse 2 meter, og så allt fra 11 og opp med alle kurver:

Veikanter, terrenglinjer osv. pleier vi alltid å bruke filterdistanse 1 meter.

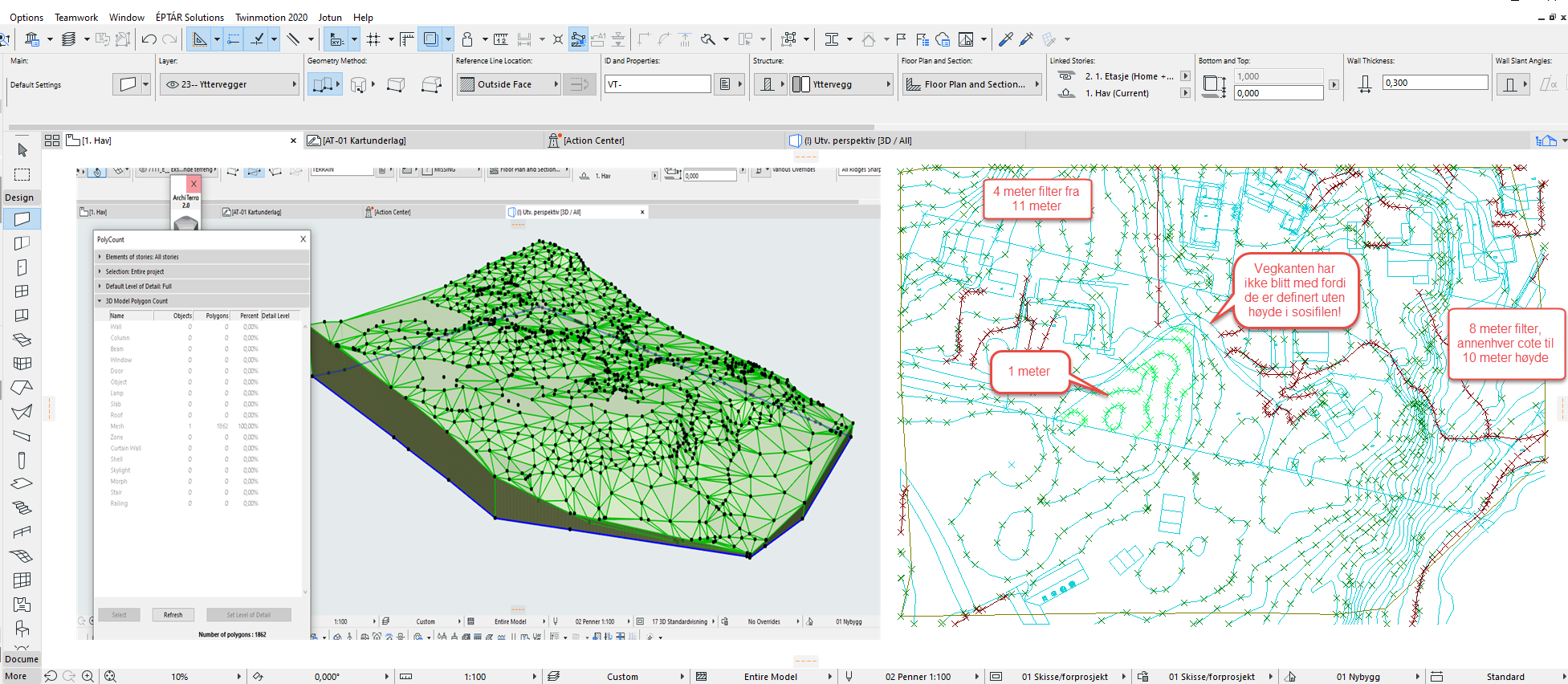

I dette eksemplet har vi brukt alle teknikkene, og på selve tomten har jeg filterdistanse 1 meter, på området som ligger under 10 meter er filterdistansen 8 meter og kun annenhver høydekurve er brukt. Ellers er det brukt 4 meter som filterdistanse på høydekurver.

Da har vi fått et terreng som er veldig detaljert på aktuell tomt, mens omgivelsene er litt grovere, og terrenget har bare 1862 polygoner og 1159 punkter.

Hotspot'ene kan slettes når terrenget er generert.
