Fill tool

I verktøy paletten er det et verktøy som heter Fill tool. Denne artikkelen beskriver dette verktøyet nærmere, og hvordan man kan lage sitt eget mønster.

Fyll er geometriske 2D mønster som skal gjøre det enklere og skille ut, dekorere og visualisere elementer i prosjektet. Archicad har mange ferdig varianter innen solide fyll, graderings fyll, vektorielt fyll og symbolfyll. Disse kan man benytte som de er, lage nye, kopiere og endre på.

En ting det er verd å bite seg merke i er at når man lager nye fyll, er at verktøyet er sensitivt til "polyline". Det vil si at om man lager nye mønstre i for eksempel symbol fill, er det viktig at man benytter "Line" for å tegne ut ellers blir det feil og det kan fremstå som veldig smått.

Hvordan lage et nytt mønster

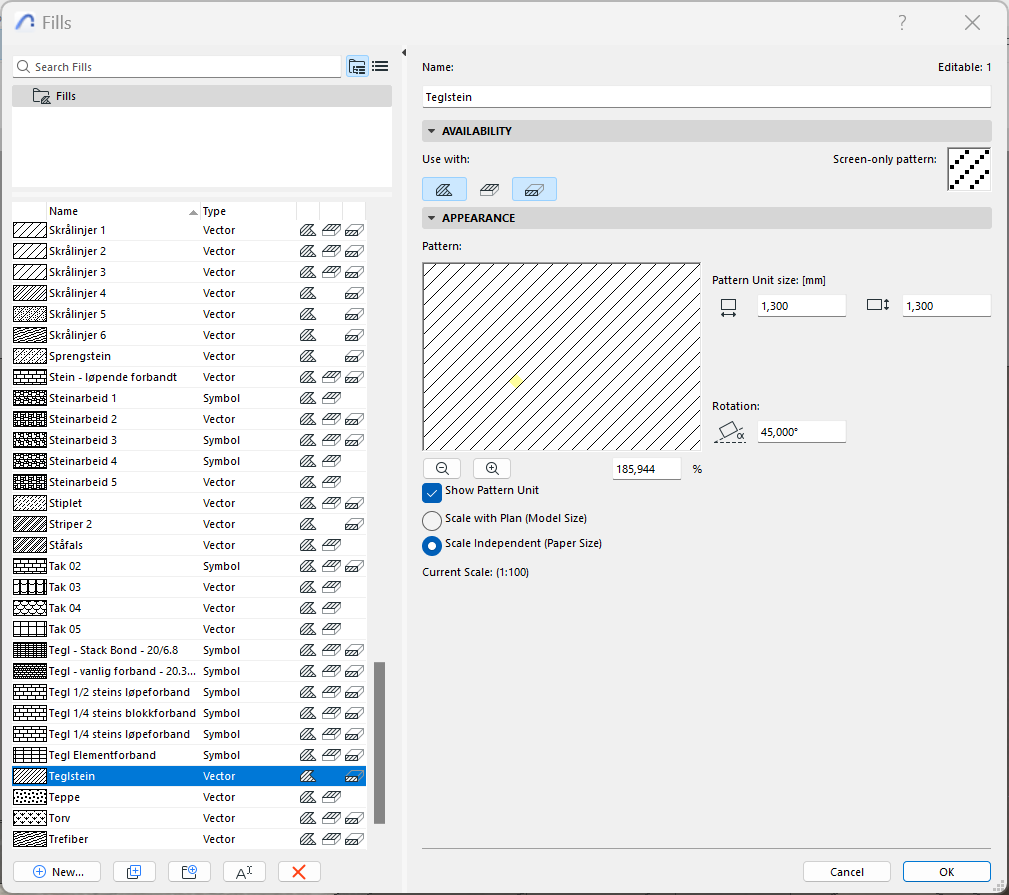

Åpne Fills ved å gå på Options (øvre menylinje) < element Attributes < Fills. Her inne kan du lage new fills eller redigere på de som allerede ligger inne.

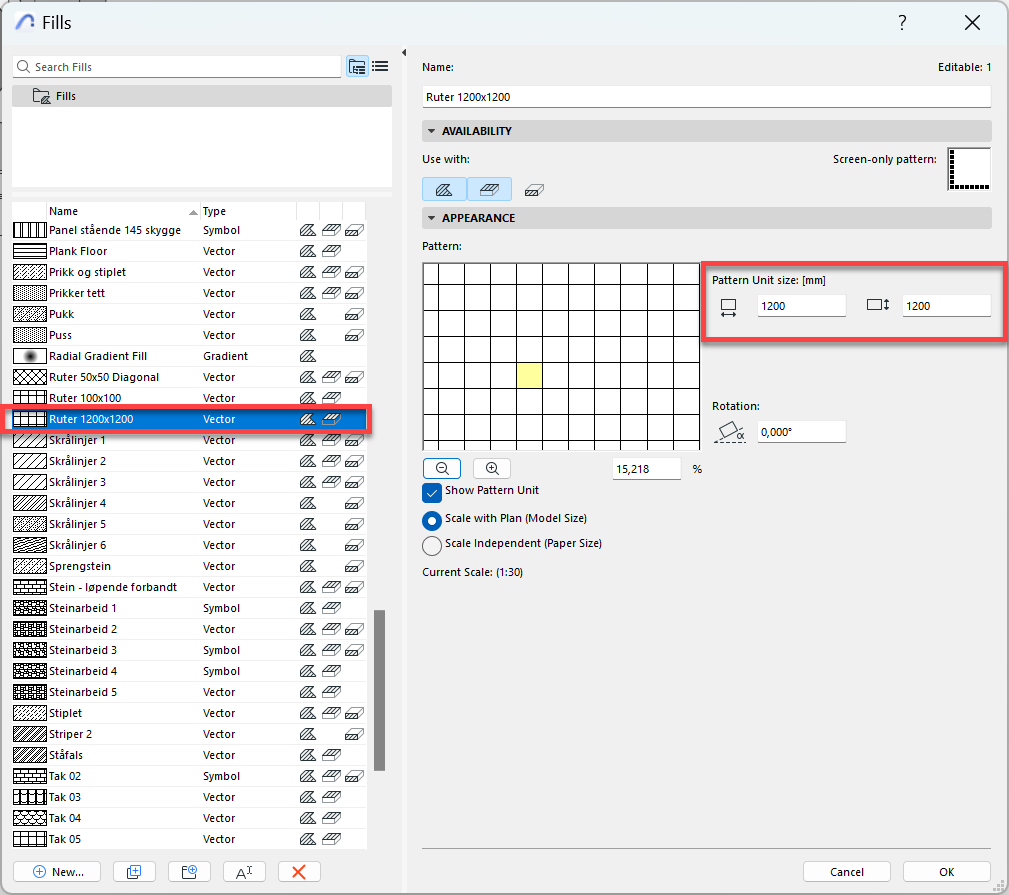

Vi kan ta et eksempel der vi skal lage et fyll med rutenett 1200x1200. For å gjøre det kan vi duplisere den som heter ruter 100x100 < marker denne og trykk på new < Legg inn nytt navn og trykk ok < under Apperance - Pattern Unit Size legger du inn de nye målene på rutenettet 1200x1200.

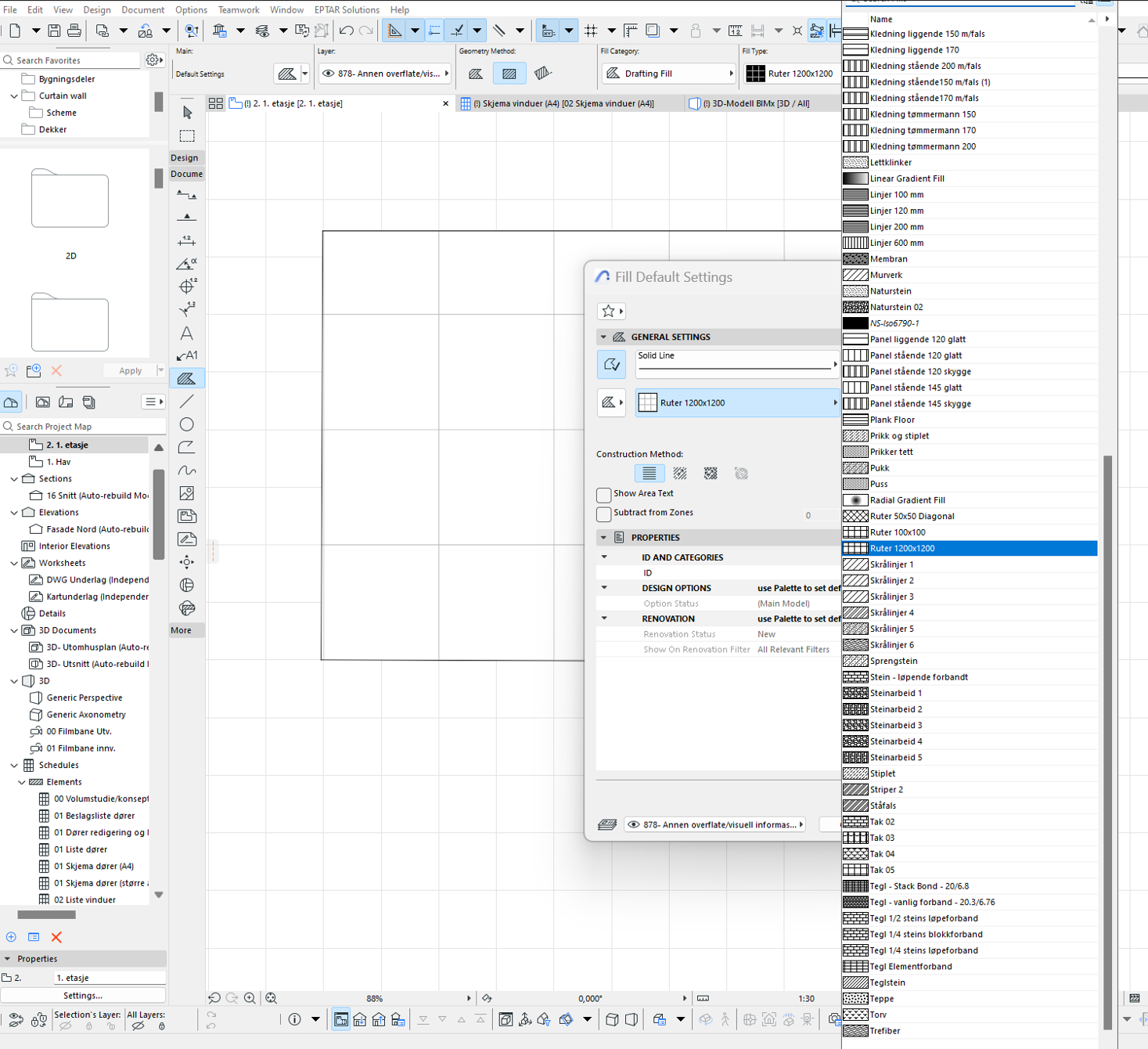

Når det er gjort kan du finne igjen det nye fyllet ditt inne på Fills under Design på verktøylinjen. Der kan du også bestemme farge på Fill Foreground pen og Fill Background pen.
