      Farger på fasader eksportert til DWG og AutoCAD

      Fasader og enkelte andre tegninger slik som møblering og salg, kan med fordel eksporteres til DWG med farger.

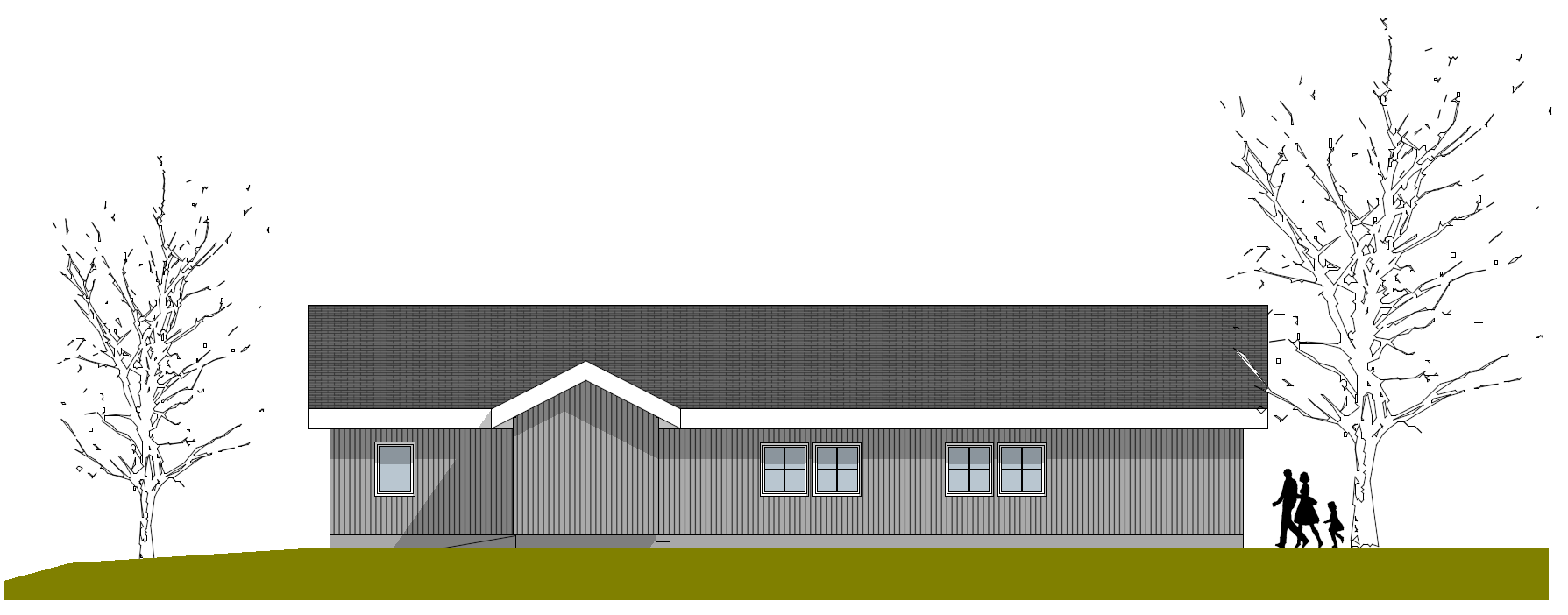

      Archicad

      AutoCAD

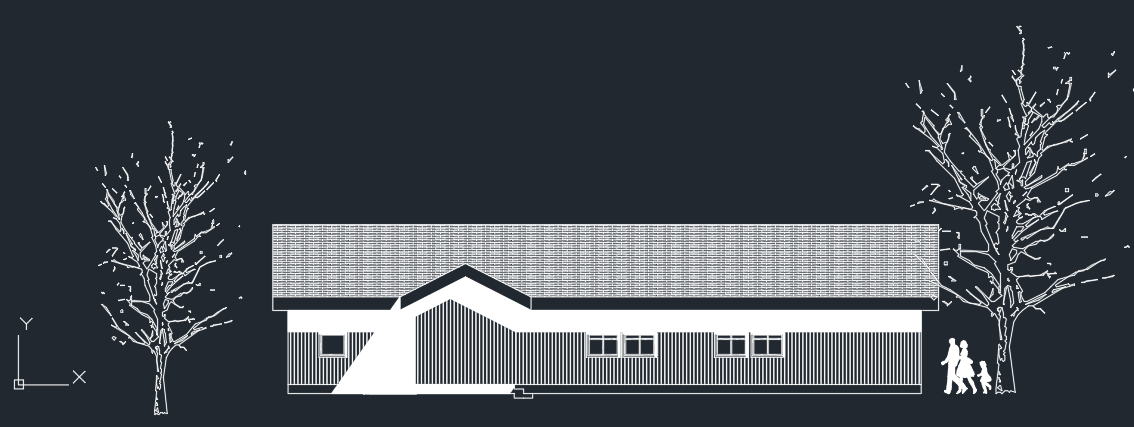

      Fasader har også i tillegg skygger som normalt er stilt inn med punktmønster og for eksempel en tetthet på 25% i Archicad. Dette egner seg dårlig i en DWG, da det vil bli et hvitt, tett fyll i AutoCAD.

      Start med å lage din egen Graphic Override til formålet

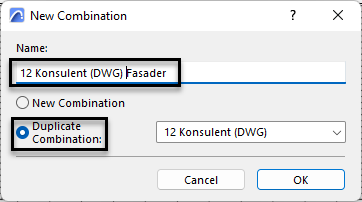

      1. Ta en kopi av graphic override for DWG som allerede ligger inne

      2. Fjern regelen All Zone Fills - Transparent

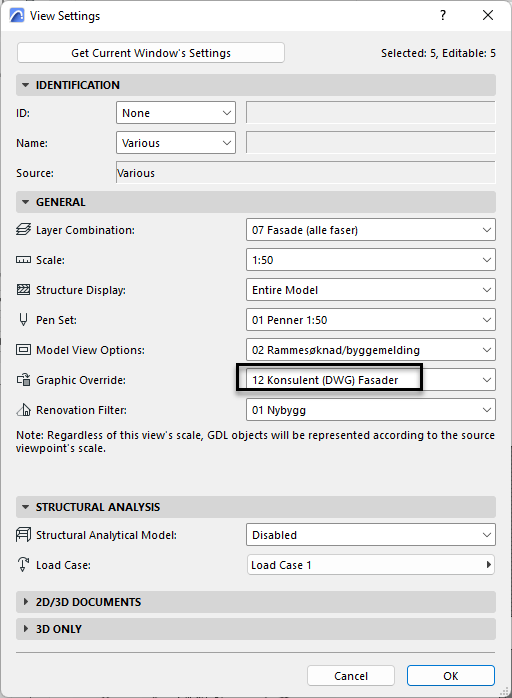

      3. Oppdater viewet for fasader man skal benytte med de nye innstillingene

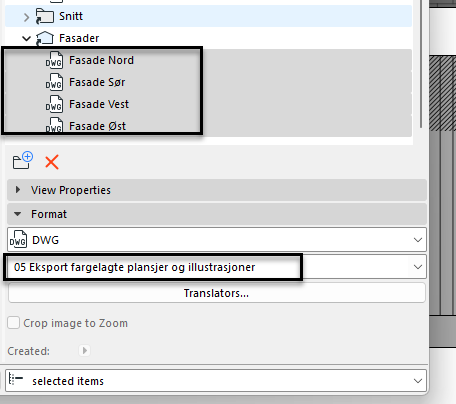

      4. I Publisher, velg DWG-oversetter 05 Eksport fargelagte plansjer og illustrasjoner

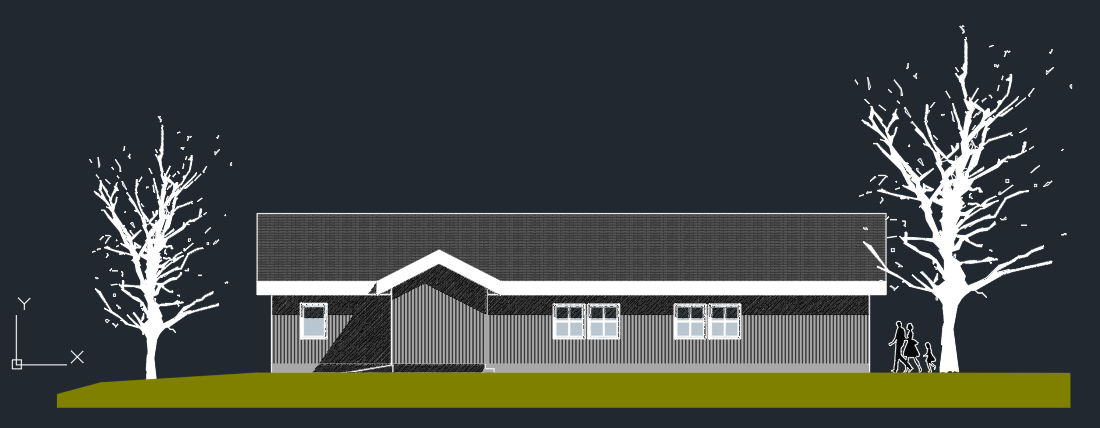

      5. I AutoCAD vil fasadene nå slik ut. Alle hatcher/fills kan også slettes om man ønsker det i AutoCAD
