Fra Bygnings Informasjons Modell (BIM) til Bygnings Energi Modell (BEM) med den integrerte energimodulen EcoDesigner STAR
I videoen over viser vi hvordan energi-modulen kan benyttes til å teste forskjellige tiltak i eksisterende bygg.
EcoDesigner STAR inkludert for alle kunder med serviceavtale (VIP-kunde). Dette utvider den allerede integrerte evaluerings-funksjonen til å også innbefatte muligheten til å beregne kuldebroer, ha flere klimasoner og systemer, samt teste ut fornybare energikilder slik som solceller etc.
Les steg for steg veiledningen for å komme i gang her

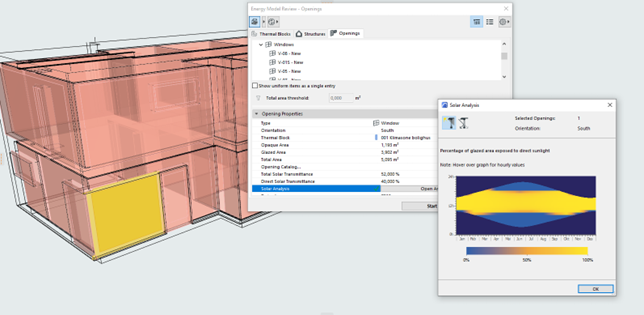

Tilført energi fra sol
_8620540245010-png-1.png?width=644&height=315&name=Energiberegning%20direkte%20i%20Archicad%20med%20EcoDesigner%20STAR%20()_8620540245010-png-1.png)

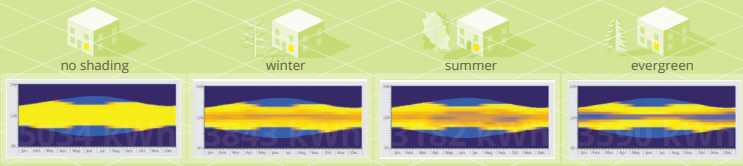

Det er mulig å teste ut forskjellige løsninger for solskjerming etc. for å se betydningen av valg man tar i f.eks. forhold til vindusplassering, plassering på tomten og påvirkningen av omgivelser etc.
_8624138232082-png.png?width=743&height=166&name=Energiberegning%20direkte%20i%20Archicad%20med%20EcoDesigner%20STAR%20()_8624138232082-png.png)

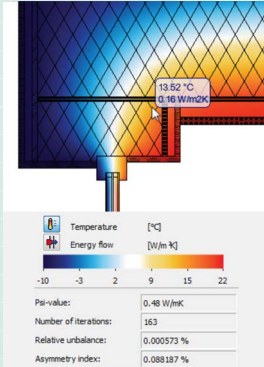

Kuldebro
_8621133080338-png.png?width=264&height=367&name=Energiberegning%20direkte%20i%20Archicad%20med%20EcoDesigner%20STAR%20()_8621133080338-png.png)

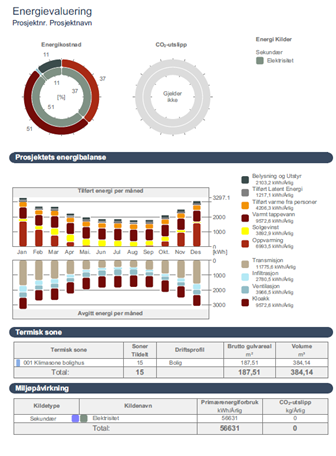

Rapporter og data-filer til andre
_8620551493778-png.png?width=452&height=613&name=Energiberegning%20direkte%20i%20Archicad%20med%20EcoDesigner%20STAR%20()_8620551493778-png.png)
Eksempel på rapport som PDF, men den kan også eksporteres til andre formater inkludert excel, gbs.xml og IFC etc.

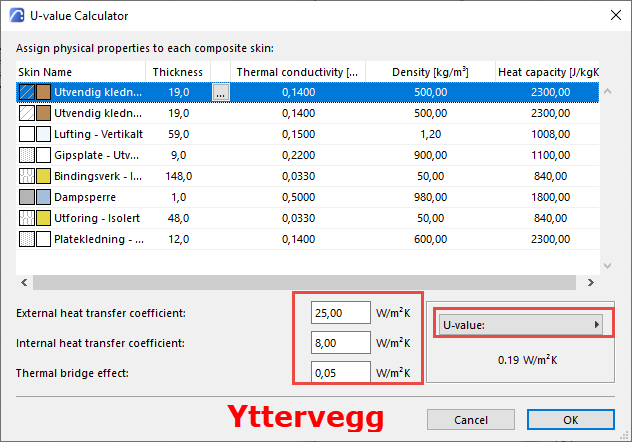

Eksempel på innstillinger for vegger
_mceclip0-png.png?width=632&height=442&name=Energievaluering%20i%20Archicad%20()_mceclip0-png.png)

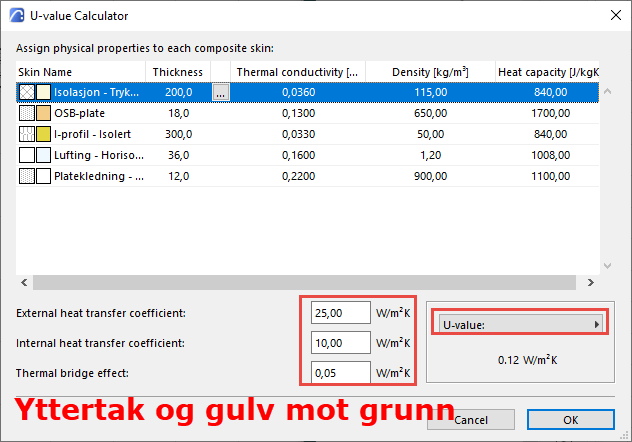

Eksempel på innstillinger for tak og gulv
_mceclip1-png.png?width=632&height=442&name=Energievaluering%20i%20Archicad%20()_mceclip1-png.png)
Les mer i den utfyllende forklaringen her på Graphisofts sider om temaet
Noe av den nødvendige inndataene finner du her hos Norsk Standard slik som f.eks. varmtvann, personer, og belysning etc. for forskjellige bygningstyper.
NB! Energiberegninger krever fagkunnskap og riktig inndata. EcoDesigner Star og energi beregning er ikke noe som faller inn under vanlig support, så det er viktig at man setter seg godt inn i de manualer og tips som finnes blant annet på denne siden.
EcoDesigner Star benytter kjernen til VIP-Energy, som er i henhold til Europeiske standarder og validert etter:
- EN-15265
- IEA-BESTEST
- ASHRAE-BESTEST (ANSI/ASHRAE Standard 140-2001)
- StruSoft-BESTEST
Vi håper å komme med flere kurs innen BIM, miljø, energi og bærekraft fremover. Første kurs vi har er GreenBIM Sertificate
Energievalueringen vil også kunne benyttes i kombinasjon med DesignLCA for Archicad.
