Element ID Manager i Archicad lar deg enkelt sortere bygningselementer etter ID-nummer basert på attributter. Tilpass ID-formatet og få en oversikt over elementene for effektiv liste- og skjemaopprettelse
Element ID Manager er et verktøy som enkelt lar deg sortere bygningselementer etter ID-nummer basert på elementenes attributter. Dette er spesielt nyttig for å lage lister og skjemaer i Archicad. Verktøyet finner du under "Document > Listing Extras > Element ID Manager."

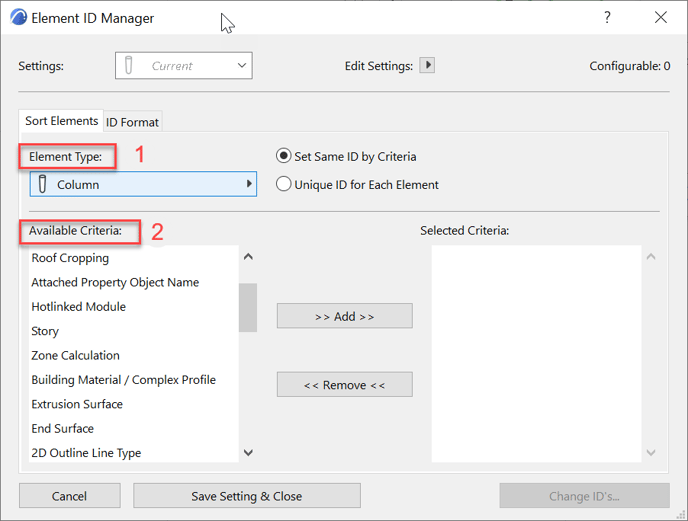

1. Velg element: Start med å velge hvilket element du ønsker å sortere under "Element Type".
2. Velg kriterier: Deretter velger du hvilke kriterier/egenskaper elementet skal sorteres etter under "Available Criteria". I dette eksempelet sorteres kolonner etter høyde.
Eksempel:
- Vegger: Anbefales sortert etter sjikt (fill) og tykkelse (width).
- Vinduer og dører: Anbefales sortert etter biblioteknavn (Library part name), tykkelse (width), og høyde (height).
Øverst i høyre hjørne kan du se hvor mange elementer som oppfyller de valgte kriteriene. I dette eksempelet er det tre elementer (configurable 3).

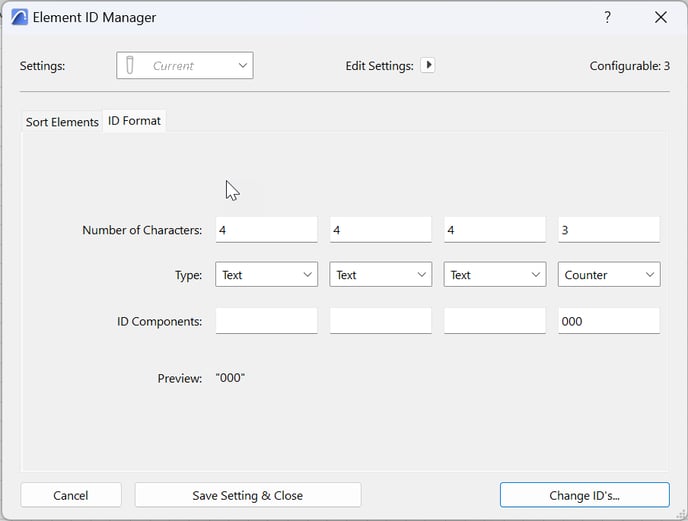

Deretter går du inn på "ID Format". ID Format lar deg bestemme hvilke symboler elementene skal få, enten bokstaver eller tall.
1. Number of Characters: Angir antall symboler, maks 15.
2. Type: Velger type symbol. "Text" for egendefinert tekst, "Counter" for antall bokstaver eller tall foran ID, og "Story Number" for etasjenummer foran ID (kun tilgjengelig hvis "Story" er valgt som kriterium).
3. Tilpass symboler: Skriv inn ønskede tall og bokstaver.

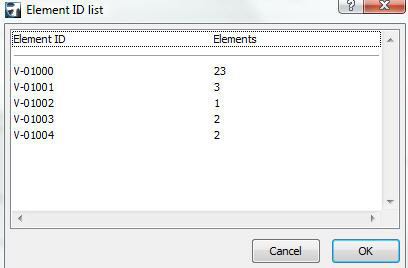

Når du velger "Change ID's", vil denne boksen dukke opp. "Element ID List" viser en enkel oversikt over alle de ulike elementene og hvor mange elementer som har samme kriterier/egenskaper.
Det er ikke alle type parameter som er mulig å bruke som kriterie i Element id Manager. Ønsker man å bruke parametere som ikke er tilgjengelig kan du kombinere "Element ID Manager" med "find and select". For "Element ID Manager" påvirker bare det som er synlig i viewet du står i.
