Eksport og import av IFC

Dette er ment som en veldig enkel innføring i hvordan et BIM - prosjekts utveksling av IFC filer kan gjøres.

Eksport av IFC

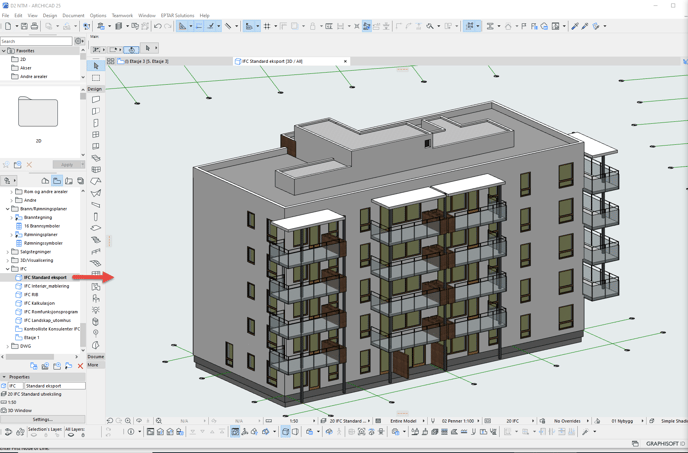

Vi tar utgangspunkt i at prosjektet allerede er riktig georeferert og prosjektert på en god strukturert måte. (Start alltid med utgangspunkt i en god mal, f.eks Archicad's Norsk Prosjekteringsmal som følger med som standard fra oss). Vi åpner 3D viewet  "IFC Standard eksport (må evt. tilpasses de dere vil ha med):

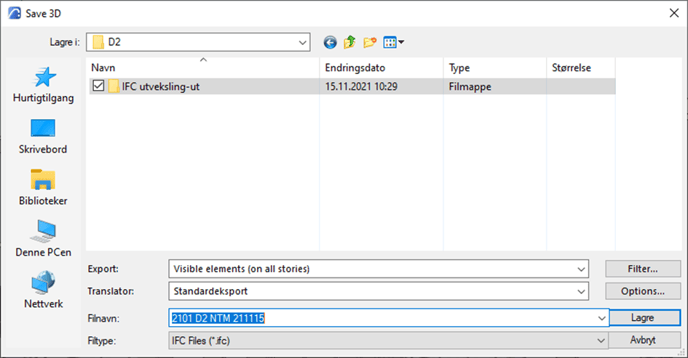

Så lagrer vi 3D viewet vårt som en .ifc fil ( Save as), med oversetteren "Standardeksport":

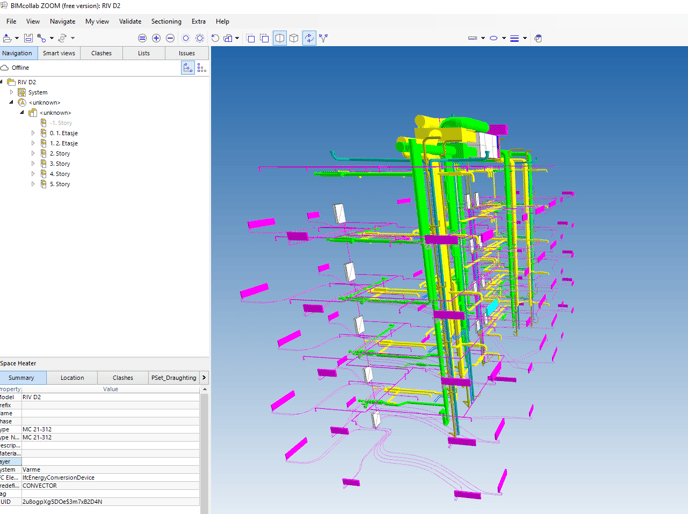

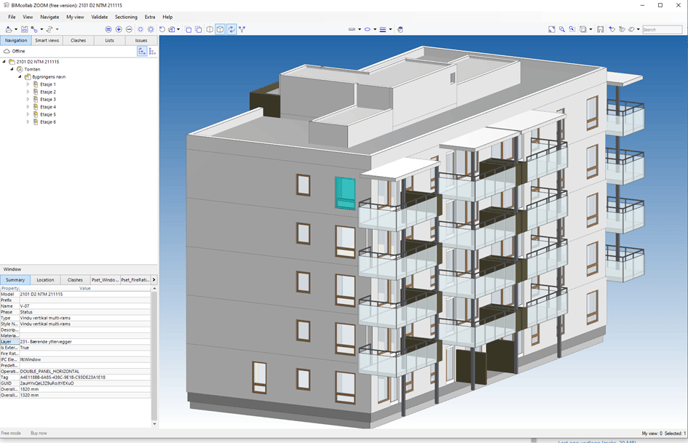

Etterpå bruker vi en IFC viewer ( For eksempel Solibri eller BIMCollab zoom som dere finner her) for å kontrollere at filen er gyldig, og ser riktig ut:

Så kan man sende denne filen til konsulentene, og de kan arbeide ut ifra denne.

Mottatt IFC

Så får man modeller tilbake fra konsulentene, som skal sammenstilles med din egen modell.

Det første man gjør er å inspisere de i en ifcviewer:

Importere IFC

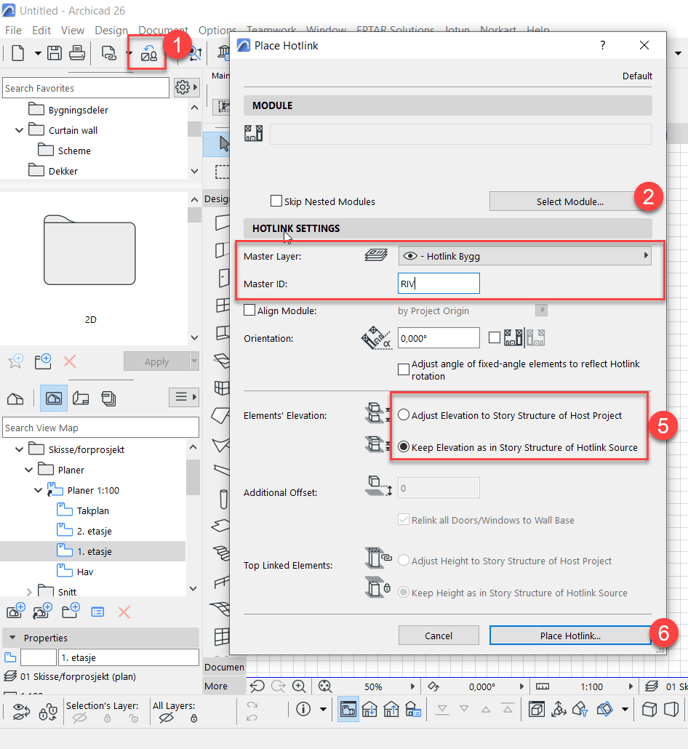

Ser IFCen ser grei ut, kan man importere denne modellen inn i din modell, med Place Hotlink funksjonen:

1. Place Hotlink

2. Select Module for å velge IFC filen du skal importere.

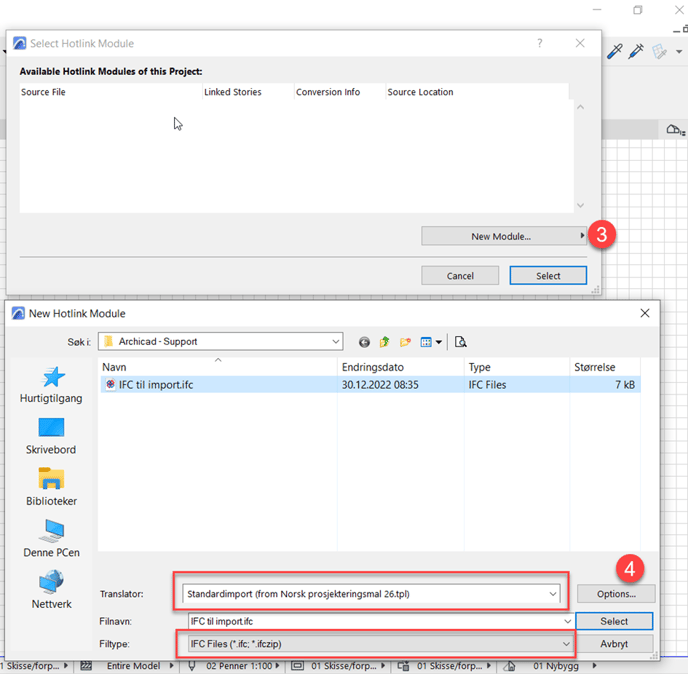

3. Velg New Module...

4. Finn filen lokalt på du maskin, det kan lønne seg å holde øye med Filtype om man ikke får opp den riktige IFC filen. Husk også å ta stilling til hvilken oversetter du ønsker å benytte. Velg Select.

Velg deretter Select igjen i New Module... vinduet.

5. Tilbake i Place Hotlink vinduet må man ta stilling til om du ønsker at IFC filen skal ta tilpasse seg etasje strukturen i filen eller om den skal beholde sin egen. I dette eksemplet velger vi å beholde strukturen. Da den ut i fra tidligere kontroll viste seg å være riktig.

6. Velg Place hotlink.

Etter du har trykket Place Hotlink og maskinen har lest filen, får du spørsmål om hvor Archicad skal gjøre av objektene. I dette tilfelle vet vi at denne modellen er stor og ønsker derfor å ikke gjøre vår fil så stor med å velge Embedded Library.

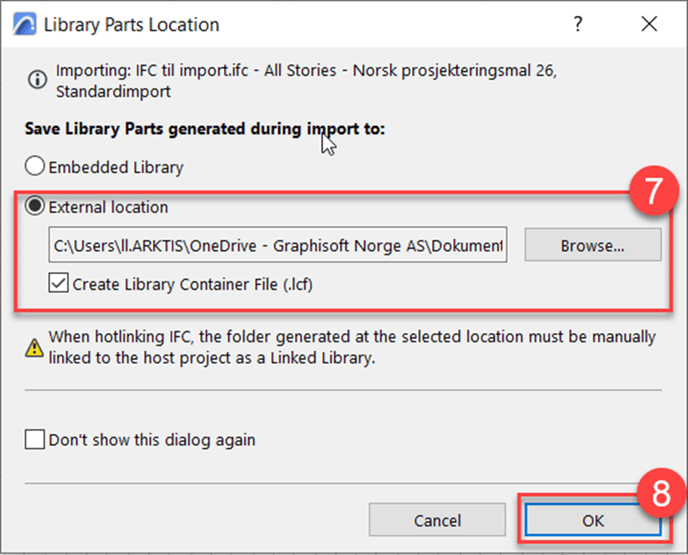

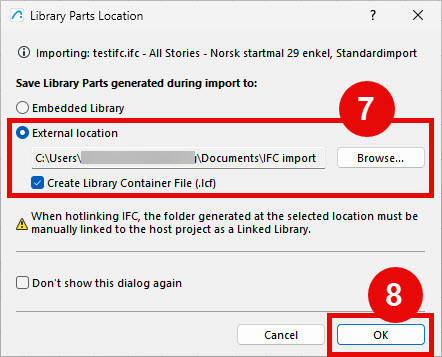

7. Så i dette eksempelet velger vi  External location og huker av for Create Library Container File.

Dernest får man opp en "Filter" dialogboks ved navn Model Filter for Import, hvor du kan velge hva du ønsker å hotlinke fra den modellen. Her kan man krysse på det man måtte ønske å ta inn og fjerne avhuket på det man ikke ønsker å ta inn.

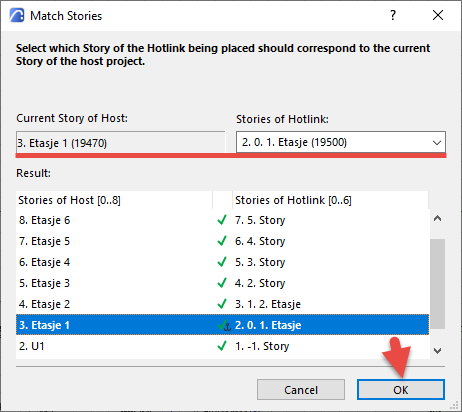

Neste trinn er å bestemme hvordan etasjene skal matches. Normalt skal etasje strukturen være lik.

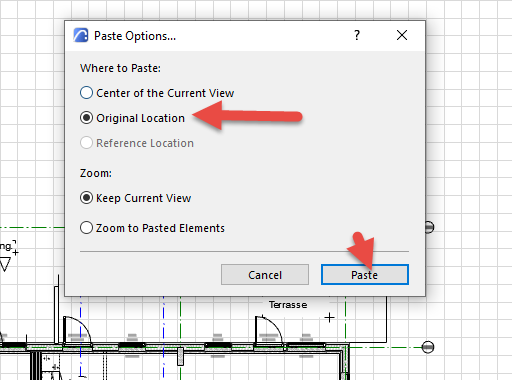

Så får man valg om hvor man skal sette inn modellen, normalt er dette Original Location.

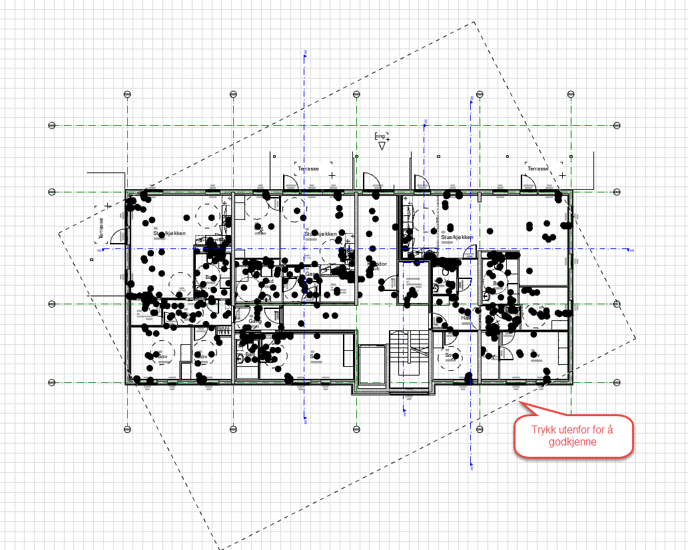

Man får så en visning av hvor modellen vil legge seg, med en stiplet linje rundt. Trykk på utsiden av denne for å godkjenne, og modellen er på plass.

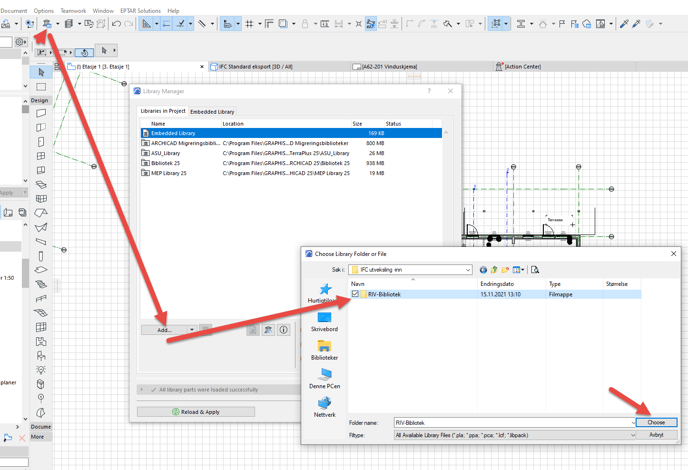

For å få inn biblioteksobjektene som ble dannet må man som nevnt  inn i Library Manager, og linke inn den mappen med biblioteksobjekter som ble dannet i ifc importen:

Når det er gjort, så er ifc modellen hotlinket inn i din modell, og du kan se hvor ting er plassert, hvor det trengs mer plass etc. Når du har gjort de endringene du skal, er det bare å eksportere din modell til ifc igjen... ( Pass på at bare DINE objekter eksporteres! ) Og når du får tilbake oppdaterte ifc filer, er det bare å oppdatere hotlinkene i Hotlink manageren.
