Egendefinert dørblad

Artikkelen tar for seg steg for steg hvordan man kan lage et egendefinert dørblad

Du kan fint designe en hel dør, men da de fleste dører skal inn i en standard karm så er det ofte kun dørbladet som trengs å defineres. Ønsker du å designe hele døren inkludert karmer så kan du følge stegene under artikkelen: Egendefinert vindu/dør.

1. Stå i en etasje med høyde (Elevation) 0, for eksempel Hav. Pass på at viewet har 0 i rotasjon.

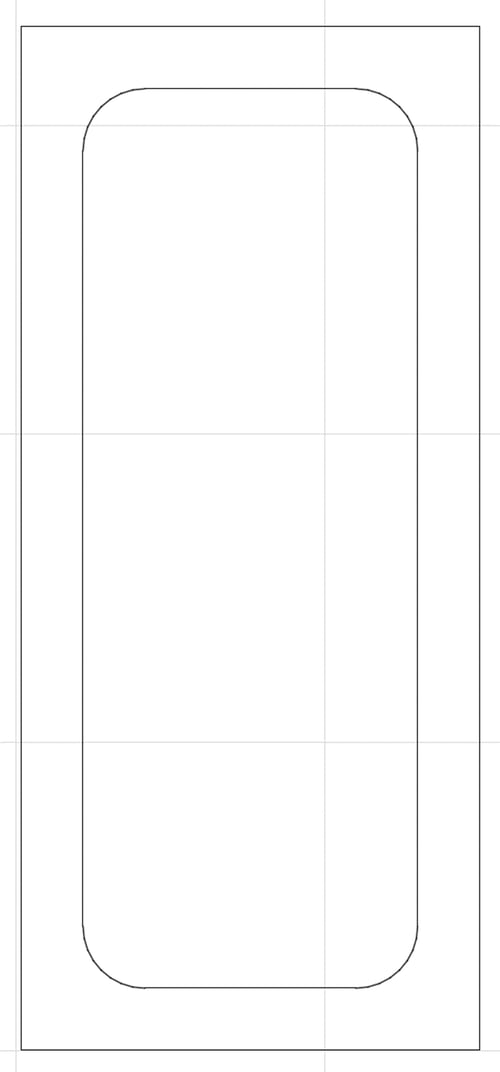

2. Bruk dekkeverktøyet for å tegne ut ønsket design på ditt dørblad. Tegn det ut i plan slik du ønsker at det skal se ut i snitt.

3. Klikk deg inn på hver av dekkene om du har flere, for å definere tykkelse og materiale.

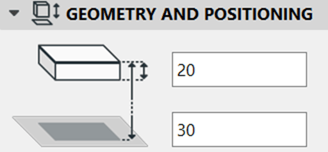

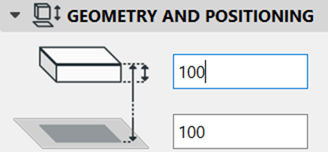

Tykkelse og Offset to Home Story må være samme på selve dørbladet, eventuelle glassfelt kan ha differanse.

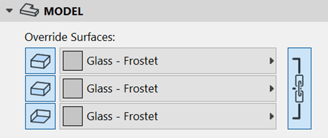

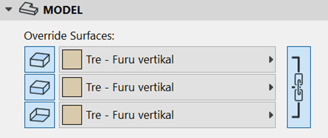

Aktiver alle overflater og link dem sammen. Aktiverer du og definerer overflater i denne delen av designprosessen vil du kunne endre disse etter du har lagret det som et objekt.

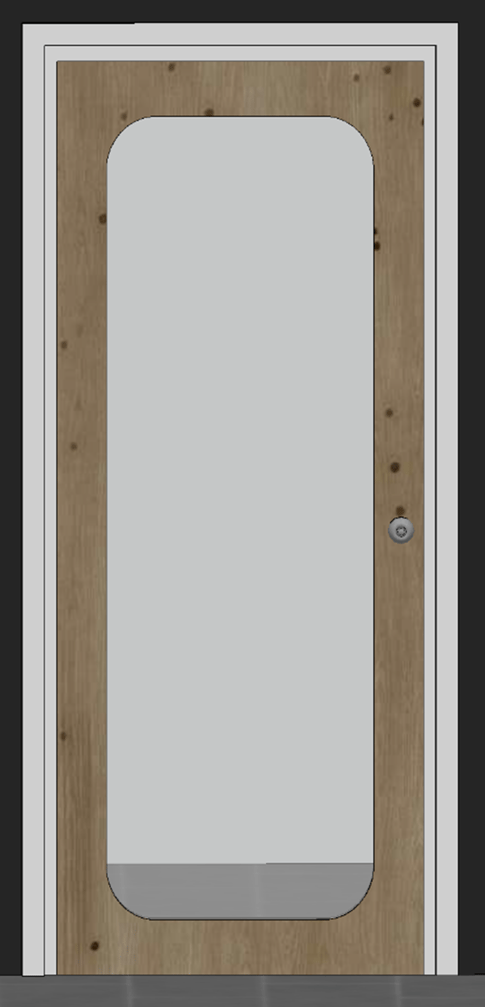

4. Sjekk gjerne designet ditt i 3D før du går videre og pass på at alt er som du ønsker.

5. Tilbake i plan. Marker designet ditt. Pass på at alle dekker bli med. Klikk deg så videre på File > Libraries and Object > Save selection as... > Dørblad

6. Legg dørbladet inn i ønsket bibliotek og gi et navn > Save

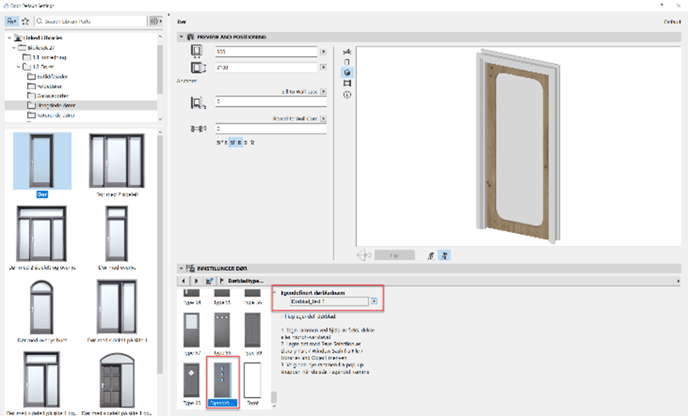

7. Sett inn din dør via veggverktøyet (Door Tool), velg en dør og bruk dørblad Egendefinert. Her finner du ditt eget design.

Legg til ønsket dørhåndtak og andre ønskede innstillinger og plasser ut ditt eget design.
