DWG-fil til FDV-Systemer

Artikkelen svarer på spørsmål om leveranse av DWG-filer til bruk i FDV-systemer.

Innholdsfortegnelse:

1. FDV

   1. FDV-programmets format

   2. Utfordringer for de med "gamle" FDV-programmer

   3. Viktig krav fra FDV

      1. Rompolygoner

      2. Layers

2. Fra Archicad til DWG for FDV

   1. View settings

      1. Layer combinations

      2. Model view options

      3. Graphic override

   2. Publisher

   3. DWG Translator

      1. Save options

      2. Attributes > Layers og Methods

      3. Attributes > Layers og Layer name conversion

      4. Attributes > Line Types > Linetype-linetype Conversion

3. Kontroll av DWG-fil i Autodesk DWG TRUEVIEW eller webbrowser



FDV

FDV-programmets format

De som forvalter og drifter bygg har tradisjonelt benyttet AutoCAD og DWG-formatet som utgangspunkt for vedlikehold av tegninger. Mange FDV-programmer har også hatt enkle tegne-muligheter integrert, basert på DWG-filer (et proprietært format eid av Autodesk),  men da ofte uten at det nødvendigvis er gjort med korrekt kildekode (ekte DWG).

I dag er det ingen prosjekterende som gjør nye prosjekter med AutoCAD og DWG som originalt filformat, men benytter isteden BIM-verktøy for å eksportere IFC (slik som Archicad eller Revit etc.).

Utfordringer for de med "gamle" FDV-programmer

At de prosjekterende i dag sitter i BIM-verktøy skaper utfordringer for enkelte som sitter med FDV-programmer som har DWG-filer som grunnlag for tegninger etc. BIM-verktøy fungerer annerledes enn AutoCAD og baserer seg på en helt annen og mer moderne teknologi. Dette gir ofte noen utfordringer da at enkelte krav i de "gamle" DAK-manualene ikke kan tilfredsstilles lengre. F.eks. kan utfordringen gjelde bruken av "Room blocks" med tilknyttede attributter, som er en ren AutoCAD-funksjonalitet. Rom objektene i Archicad er parametriske og har mye mer intelligens enn AutoCAD kan håndtere med Blocks. F.eks. hentes all data for gulv-, vegg-, vindu- og dørareal,  samt volum og hvilke inventar/møbler som er i rommet automatisk ut. Man kan også ha flere areal-utregninger i samme rom, slik som leieareal, renholds areal og gulvareal etc. pluss informasjon om vedlikehold og renholds type og frekvens + mange andre ting. Dette endres også automatisk om f.eks. en vegg rives eller man setter inn en ny dør og bytter ut inventar etc.

Norsk Standard for FDVU dokumentasjon "NS 3456" og andre tilhørende standarder, er under revidering for å tilpasse seg blant annet bruken av BIM.

Viktige krav fra FDV

i. Rompolygoner

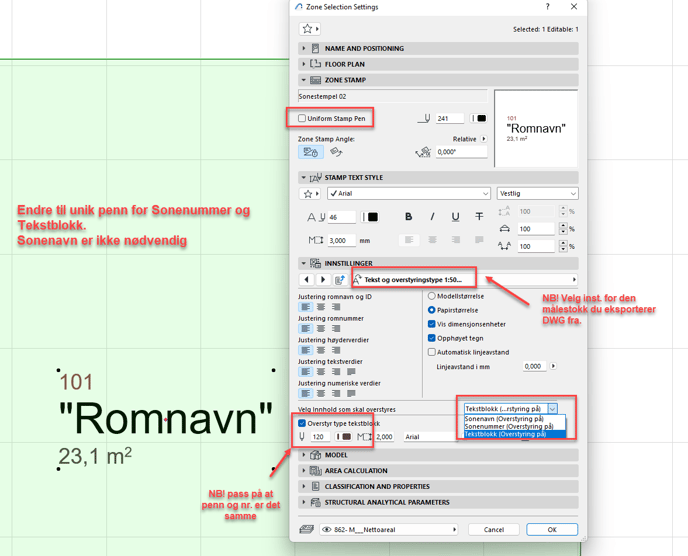

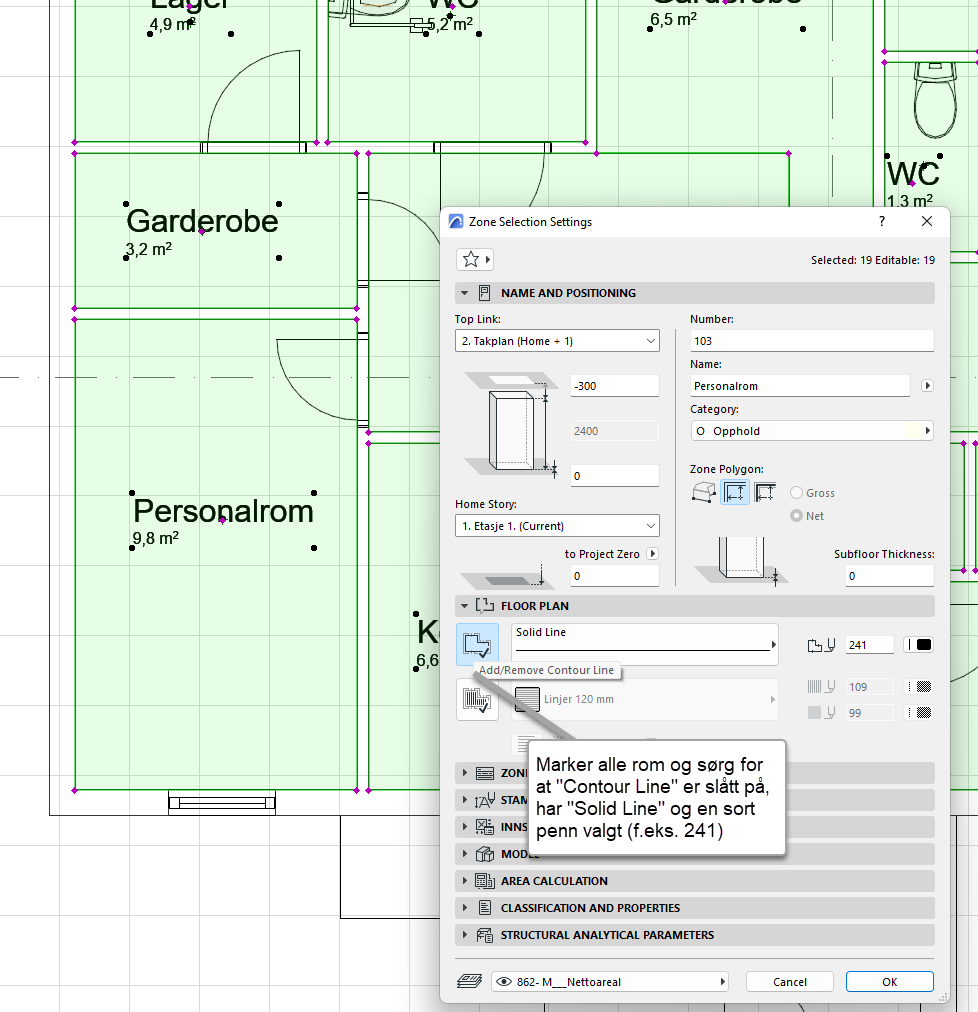

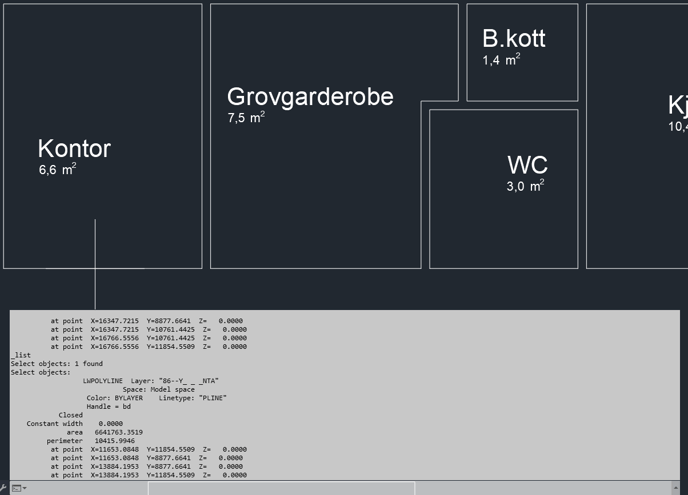

Det viktigste for de fleste som drifter og forvalter bygg er rompolygonet, samt romtekst som beskriver funksjon og romnummer. Polylinjen må være lukket og man kan da utnytte denne videre i FDV-verktøyet til forskjellige formål.

DWG kravet fra Oslo Kommune gjelder også om det skal lages polygoner for BRA og BTA etc. Dette er noe som enkelt også kan leveres fra Archicad, om man benytter riktige innstillinger.

ii. Layers

De fleste vil kreve at man følger Norsk Standard for bygningsdeler(layers) NS 3451 (ny utgave mars 2022) og evt. også NS 8351 som gjelder for DAK (DAK=dataassistert konstruksjon og CAD= computer-Aided design). Avhengig av når man startet prosjektet, vil Archicad inneholde den som var gjeldene på det tidspunktet versjonen ble lansert (f.eks. vil malen for Archicad 26 inneholde de aktuelle deler av siste NS 3451)



Fra Archicad til DWG for FDV

Start alltid med å lese DAK-manualen fra oppdragsgiveren og forbered så tegningen før dere sender de ut. f.eks. kan det være aktuelt å skjule lag som ikke skal være med og stille inn den grafiske visningen (Graphic overrides) slik at tegningen blir så enkle som mulig (men med den informasjon som DAK-manualen beskriver).

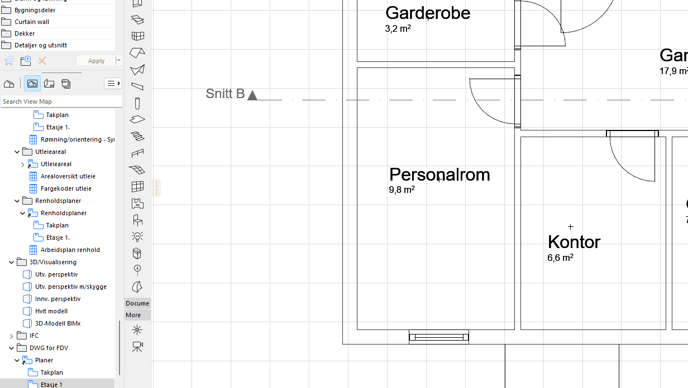

Om man hadde lagret tegningen som er vist under som DWG, ville den i AutoCAD vist fyll og skravurer fra Archicad som sorte tette Hatches og Fills (avhengig av innstillinger i DWG oversetteren du benyttet).



View settings

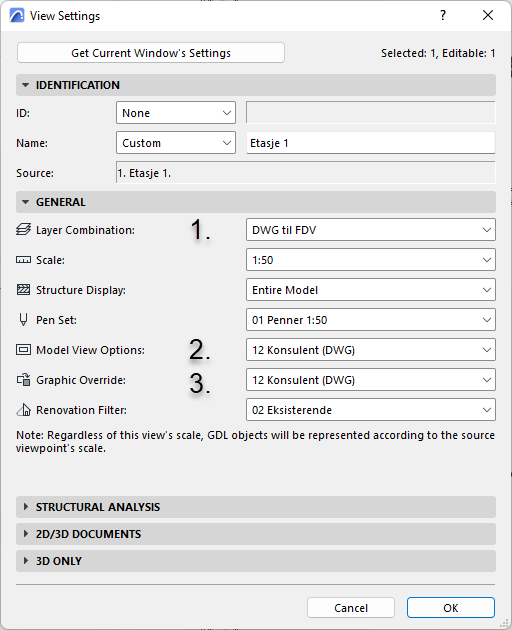

Benytt alltid et View for å ta vare på innstillingen som skal benyttes for tegningene du skal lagre til DWG.

i. Benytt alltid lag-kombinasjoner (Layer Combination) slik at man  har kontroll på hva man leverer fra seg hver gang man lagrer en ny oppdatert tegning til DWG.

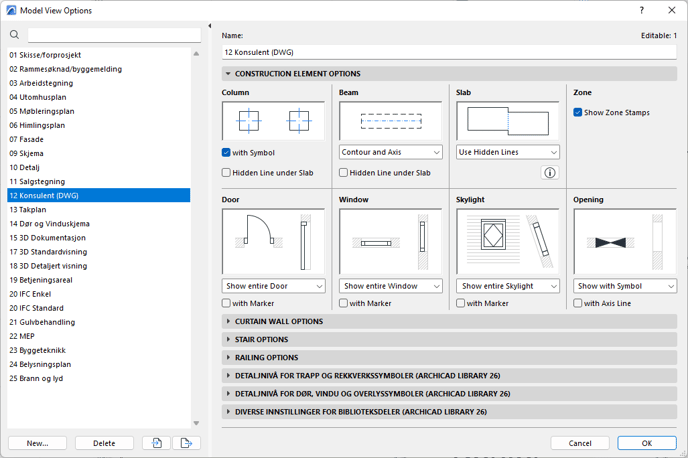

ii. Om man ikke ønsker for høy detaljeringsgrad på objekter eller ikke ha med ID-koder etc. på f.eks. vinder og dører, kan dette styres under Model View Options.

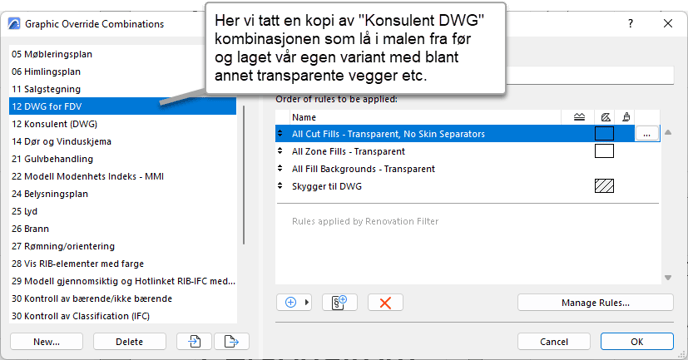

iii. Still inn ønsket grafisk visning i Graphic Override

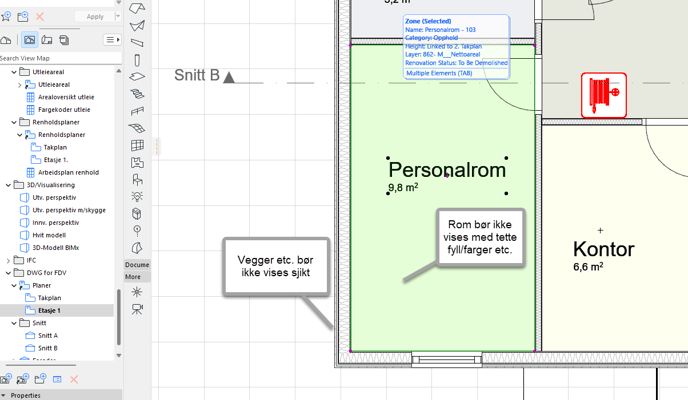

Tegningen ser nå mye enklere ut uten sjikt i vegger, farger/fyll etc. på rom og ID-koder på dører etc.





Publisher

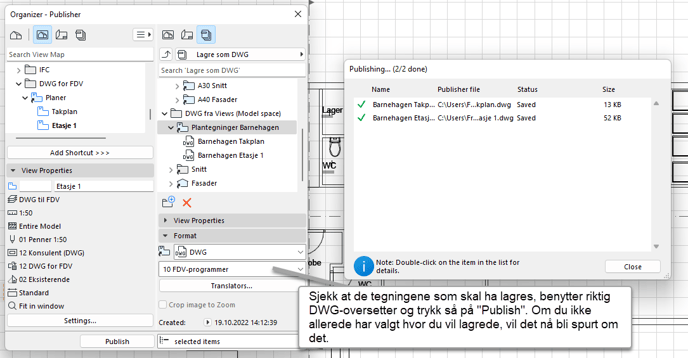

Benytt alltid "Publisher" når du skal lagre filer og ikke "Save As". Dette gjelder spesielt filer som det kommer oppdateringer på i fremtiden, slik som DWG, IFC og PDF etc. Publisher husker alle innstillinger, inkludert navn, filtype og hvor det skal lagres til,. Publisher vil derfor være svært tidsbesparende og kvalitet sikrende ved fremtidige oppdaginger av tegninger og filer.

DWG Translatoren

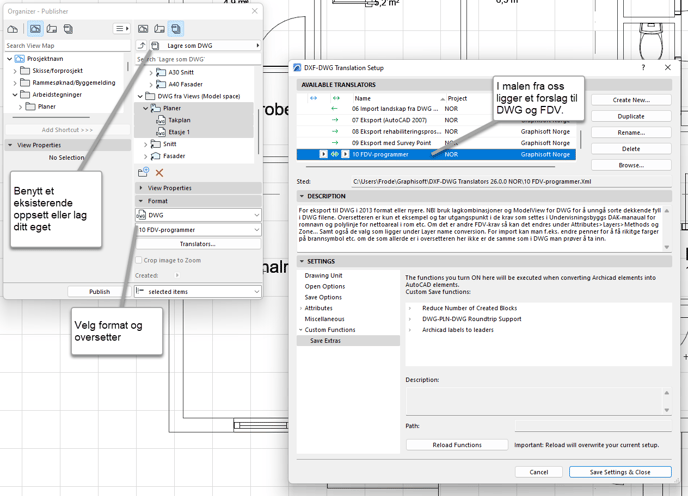

Det er viktig å stille inn DWG Translatoren man skal benytte ut fra formålet, i den norske prosjekteringsmalen (versjon 25 og nyere) ligger et eksempel som er et fint utgangspunkt.

Når man har stilt inn den nye oversetteren og klikket "save settings and close" vil den bli lagret på maskinen din og kan benyttes i andre prosjekter.

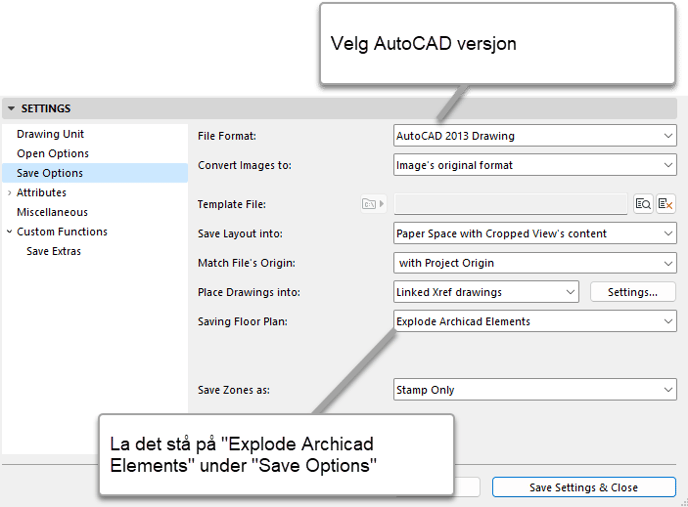

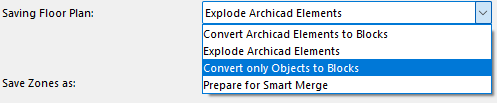

i. Save Options

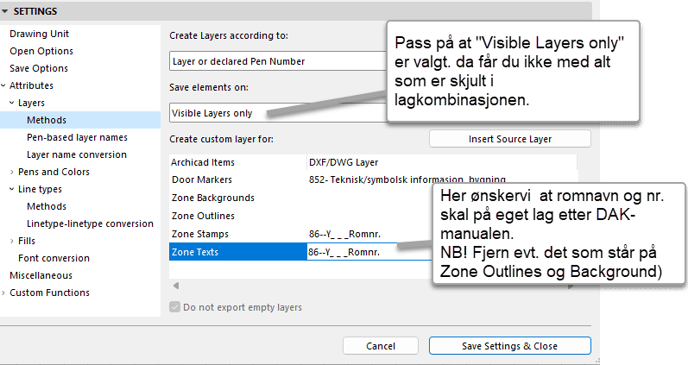

ii. Attributes > Layers og Methods

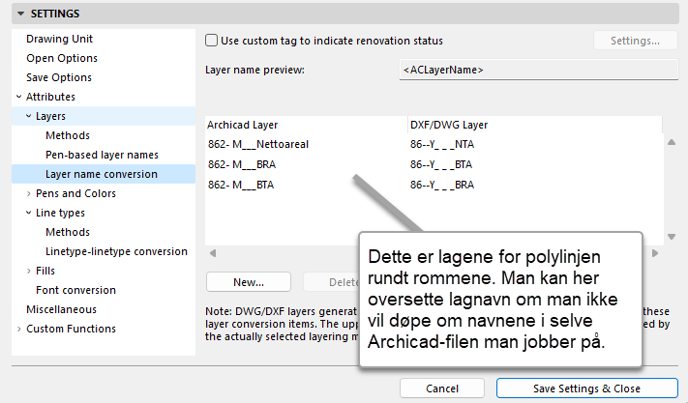

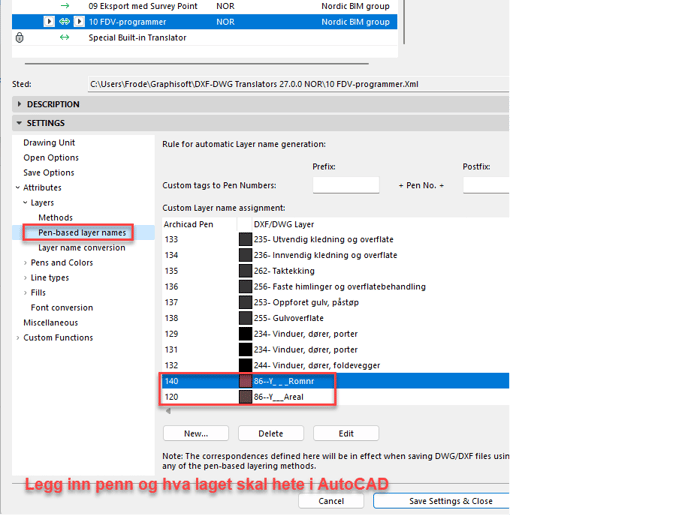

iii. Attributes > Layers og Layer name conversion

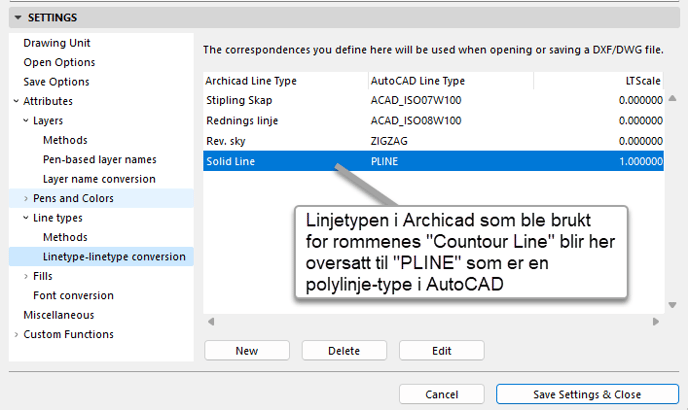

iv. Attributes > Line Types > Linetype-linetype Conversion

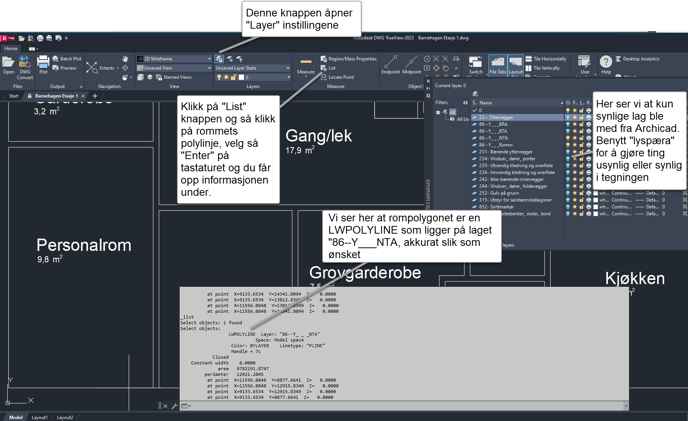

Kontroll av DWG-fil i Autodesk DWG TRUEVIEW eller webbrowser

Benytt gjerne en original DWG-viewer fra Autodesk, eller AutoCAD for kontroll av DWG-filer du lager, da vår erfaring er at mange andre tredjeparts-viewere der ute ikke viser filene riktig. Vi foretrekker DWG TRUEVIEW som er en desktop versjon for Windows. Har du Mac, kan du kun benytte web versjonen, begge Viewerne er gratis.
