Detail Tool - Detaljtegning

En god detaljtegning er ofte helt avgjørende for at en konstruksjonen utføres korrekt på byggeplassen. Archicad har et fleksibelt verktøy for dette formålet.

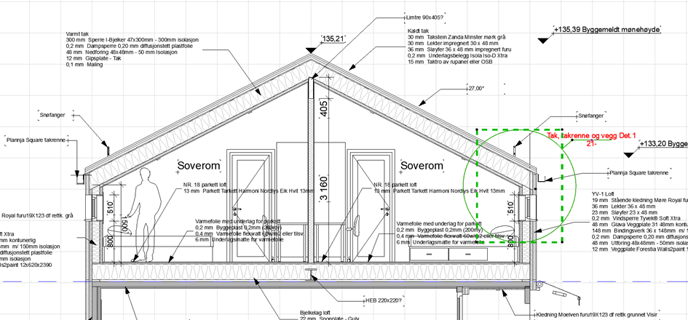

I eksempelet nedenfor har vi benyttet dette detaljverktøyet på et snitt.

Verktøyet er semi-automatisk og lager en 2D-tegning basert på innholdet i modellen. Dette kan så komplementeres og oppdateres med ønsket grafikk, tekst og andre detaljer.

Detaljtegningen kan bearbeides videre, uavhengig av modellen, eller oppdatere fra 3D-modellen når endringer skjer.

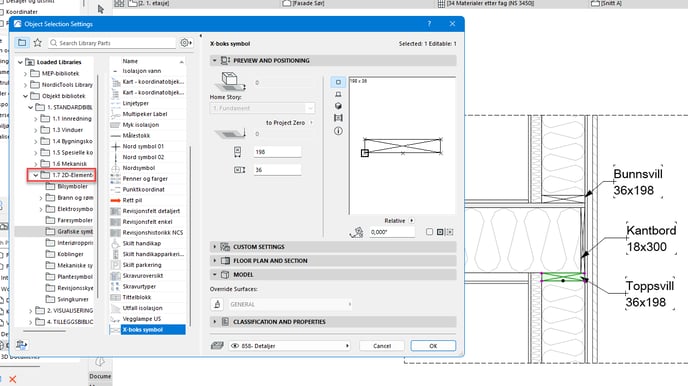

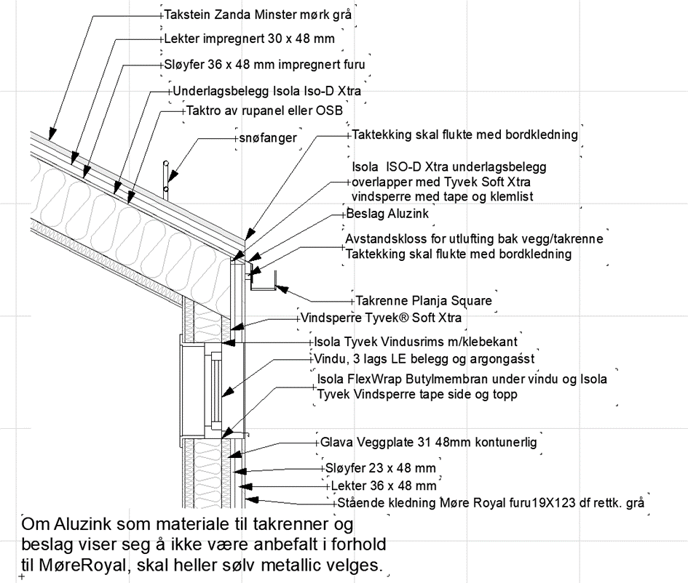

I eksemplet ovenfor er det benyttet Labels som automatisk henter informasjon som materialnavn, ID-er og andre egenskaper. Du kan også benytte egne detaljeringsobjekter fra biblioteket, slik som vist nedenfor.

Visningen av detaljen styres av Source View –  Viewet hvor detaljen er hentet fra.

Dette betyr at innstillinger som Model View Options ikke kan justeres direkte i detaljtegningen. Endringene gjøres i Source View.

Hvis modellen eller Source View endres, må detaljtegningen oppdateres manuelt.

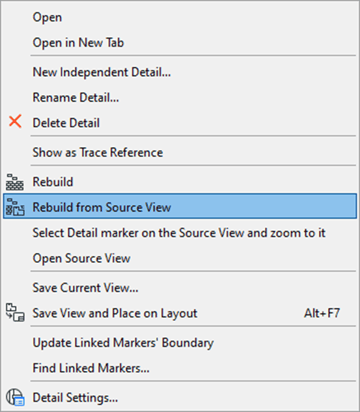

Dette gjør du ved å høyreklikke på detaljen i Navigator og velge Rebuild from Source View.
