      Curtain Wall

      I denne artikkelen gir vi deg en enkel veiledning av Curtain Wall-verktøyet. Dette er et komplisert verktøy, og det er lurt å tenke over hva man skal tegne i forkant av prosessen. Er for eksempel mønsteret gjentagende, eller ikke?

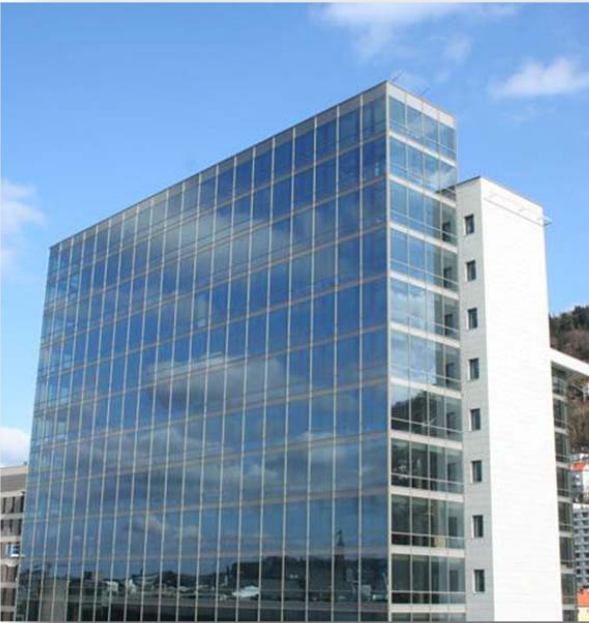

      Eksempel 1
      Kan med fordel settes opp som et skjema likt som det man skal tegne ut.

      Eksempel 2

      Flere variable størrelser både på inndelinger og selve glassveggene. Grunninnstillingene kan være like, mens selvet skjemaet bær være enkelt.

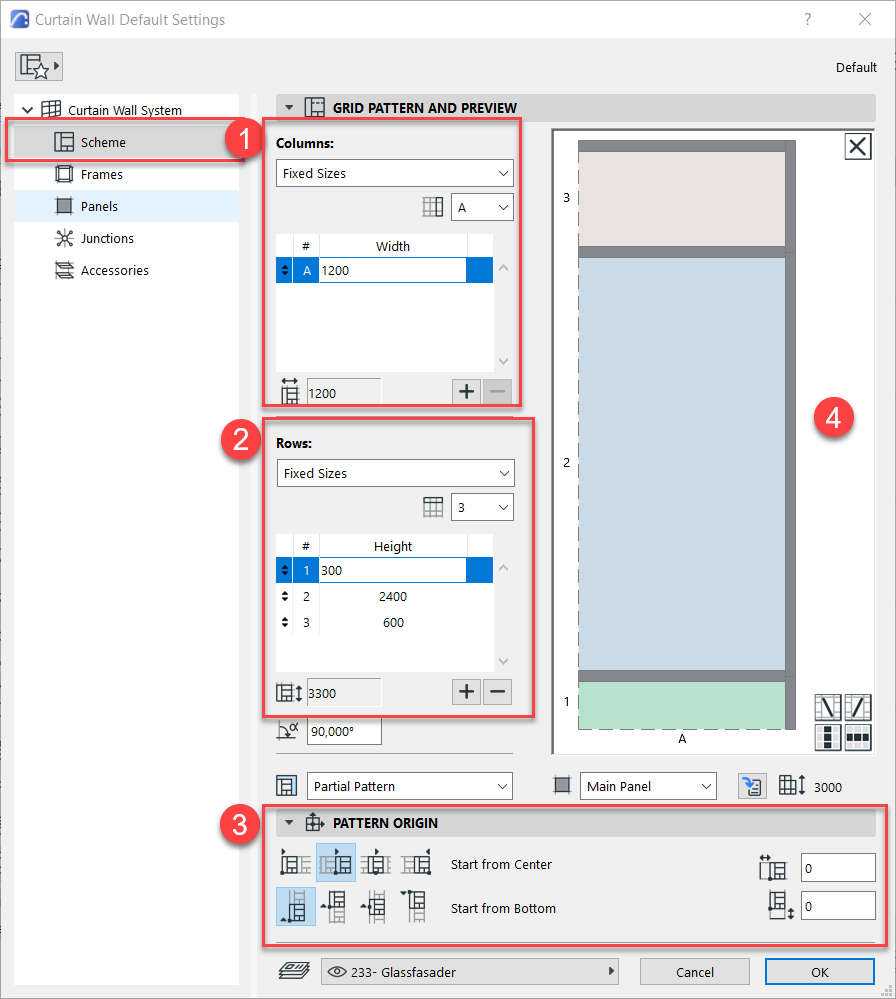

      Gjentagende mønster (schemes)

      Settes opp til riktig inndeling

      1. Columns. Her stiller man inn bredden på hvor stor man ønsker at hver glasseksjon skal være. I eksempelet er det kun A, men man kan legge inn flere om man ønsker variasjon
      2. Rows. Hvor mange felt man ønsker, det betyr altså gjennomgående horisontale inndelinger. Her er det nå tre ulike størrelser, hvor man kan tilpasse høyder og fjerne felt om det er ønskelig med pluss og minus i bunnen
      3. Pattern origo. Hvor ønsker man at utsetningspunktet skal være. Som standard er denne satt til at det skal starte med en hel rad, fra plan og opp. Merk! Endres dette etter at veggen er satt ut vil veggen retegnet slik rytmen/innstillingene for skjema og man kan risikere å miste f.eks. dører og vindu.

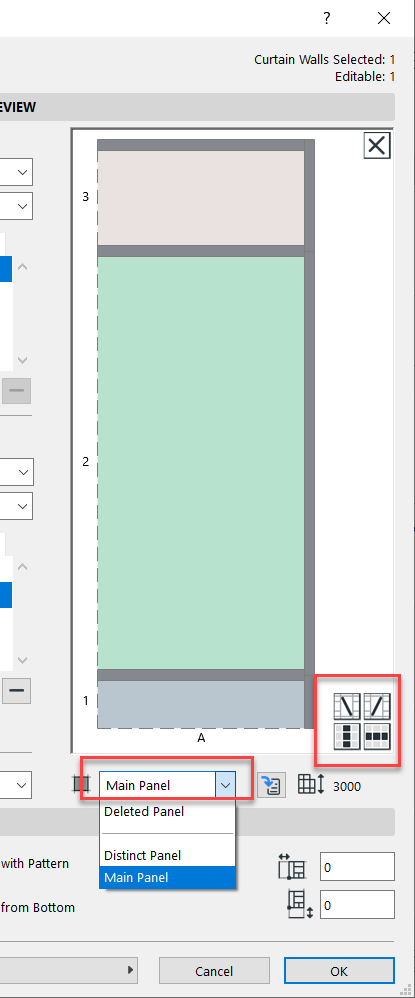

      4. Forhåndsvisning. I forhåndsvisningen kan man enkelt trykke på panelen avdekke hvilke felt som er tette eller glass. Distinct Panel er tett. Main Panel er glass. Samt at man ved bruk av knappene i høyre hjørne kan legge på crossing frame om det er ønskelig.

      Er det variabelt mønster/inndeling og lengde på glassveggen, ikke bruk for komplisert oppsett. Det er enkelt å legge til nye gridlinjer for deling horisontalt og vertikalt direkte på veggen i etterkant.

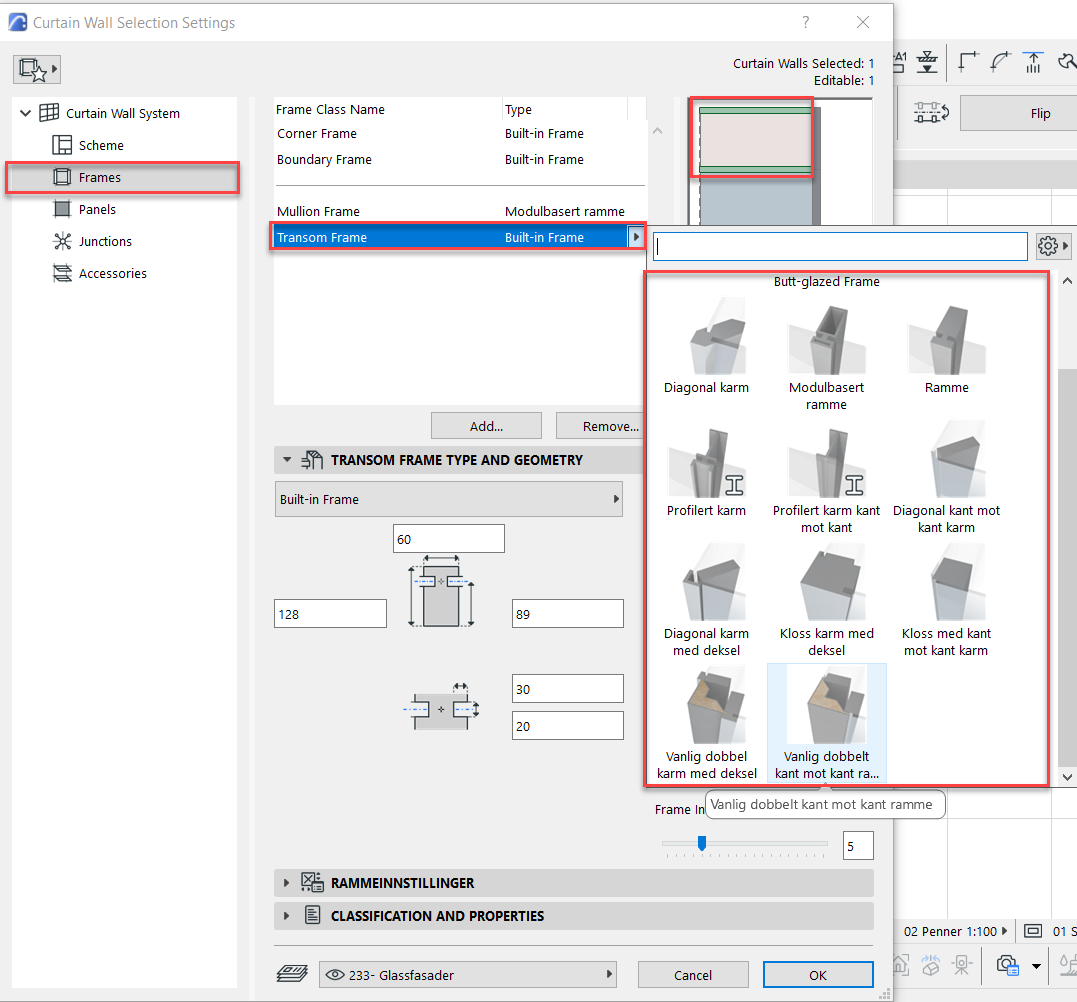

      Rammetyper

      1. Boundary skaper den ytterste rammen, og har som standard høyest prioritet
      2. Mullion er de vertikale rammedeleren inne i veggen, og har middels prioritet
      3. Transom er posten som deler veggen horisontalt, og har normalt lavest prioritet

      Når man trykker på de ulike rammetypene så vil man se i visningen på høyre side hvilke rammeverk dette vil påvirke.

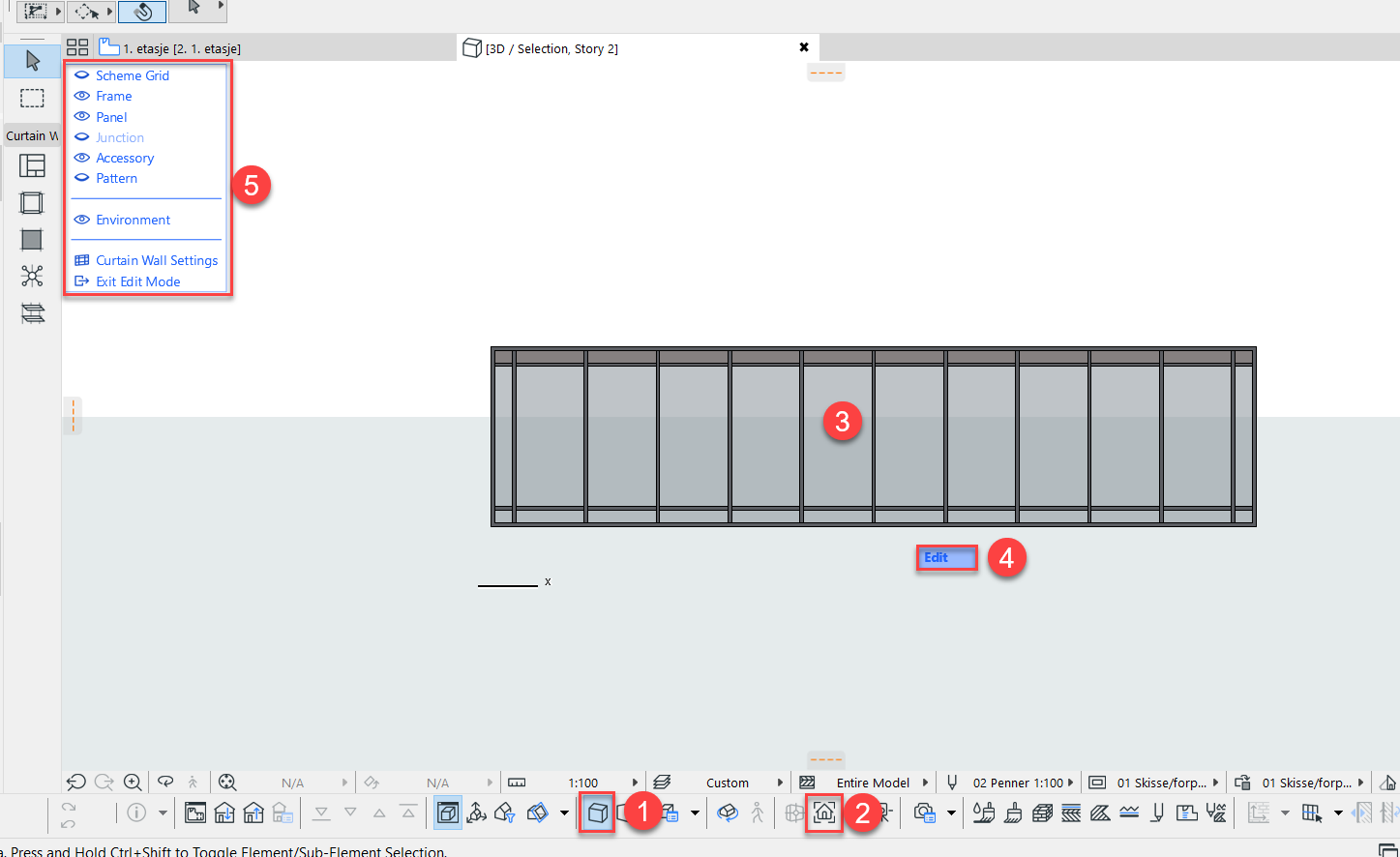

      Arbeidsteknikk i 3D

      Gå til 3D-visning og velg glassveggen som skal redigeres.

      1. Stå i aksonometri, det gir best kontroll
      2. Velg knappen for å se perpendikulært/rett på veggen
      3. Klikk på flaten man vil se rett på
      4. Klikk på Edit
      5. Paletten hvor man kan styre synlighet på veggens skjema, rammer etc. kommer nå opp

      Ønsker man ikke å se bygget eller andre glassvegger mens man arbeider kan man lukke øyet på Enviroment.

      • Skal man arbeide med grid for horisontal og vertikal inndeling, lønner det seg å kun ha scheme synlig
      • Ha Frame synlig om man skal endre på rammedeler
      • Ønsker man en gjennomgående deling med mollion som i eksempelet, er det enkleste å først sette ut en gridlinje og så dra den til plasseringen man vil referere fra

      Det er ikke nødvendigvis slik at scheme tilsvarer størrelsen på boundary i alle tilfeller, dette kommer an på startpunktet og hvor lang/høy glassveggen man tegner er i forhold til skjemainndelingens oppsett og utsettingspunkt.

      NB! Det er svært viktig at man arbeider på en ryddig måte med curtain wall-verktøyet. Når man redigerer glassveggen må man alltid sjekke at gridlinjer og boundary ikke ligger rett over hverandre. Dette kan skale umulig geometro, som igjen kan føre til problemer som krasj ved eksport.

       Ler mer om curtain wall her.

      Se også norske videoer om verktøyet
