Bokser dukker opp i Revit

Problem med uønskede bokser i Revit

Enkelte brukere av Revit rapporterer tilbake til Archicad-brukere at de opplever at det dukker opp uønskede bokser etter import/linking av Ifc-filer fra Archicad. Mange misforstår da og tror dette er en feil i selve IFC-filen, men disse boksene er faktisk de som tar hull til åpninger for vinduer og dører, samt lager nedsenk i dekker eller hull til nisjer etc.

Alle BIM-programmer inkl. Revit, Archicad og Tekla etc. eksporterer og importerer disse boksene. Boksene er noe som skal følge med filen i henhold til IFC-standarden, og kalles ifcOpeningElement. De fleste BIM-programmer skjuler disse boksene automatisk når du åpner eller linker en iIFC-fil, men denne funksjonen/egenskapen har dessverre ikke Revit per i dag.

Solibri

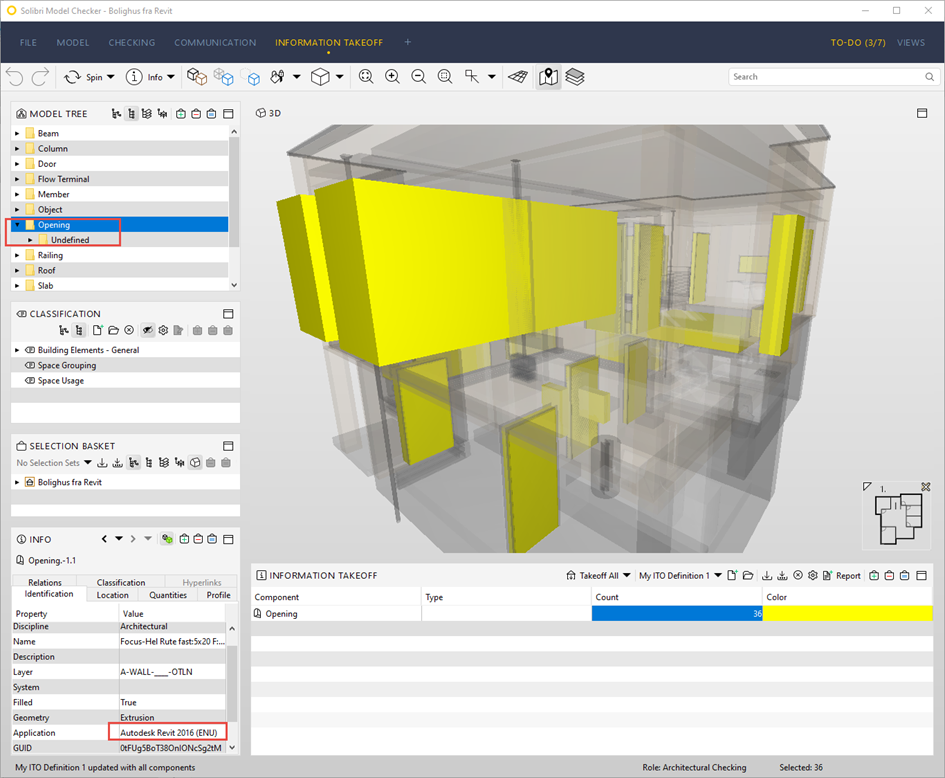

IFC-fil eksportert fra Revit og åpnet i Solibri, disse "boksene" er automatisk skjult, men kan vises om man aktiverer de.

FZKViewer

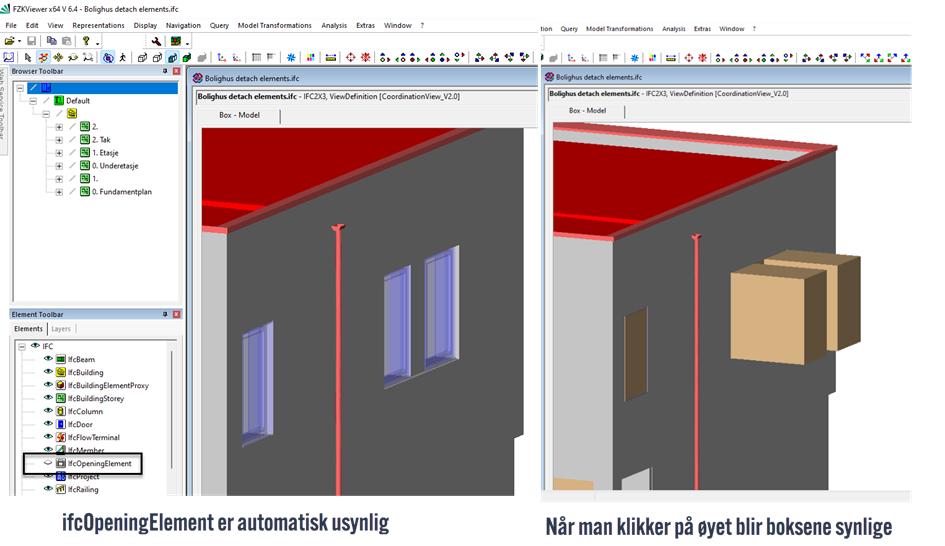

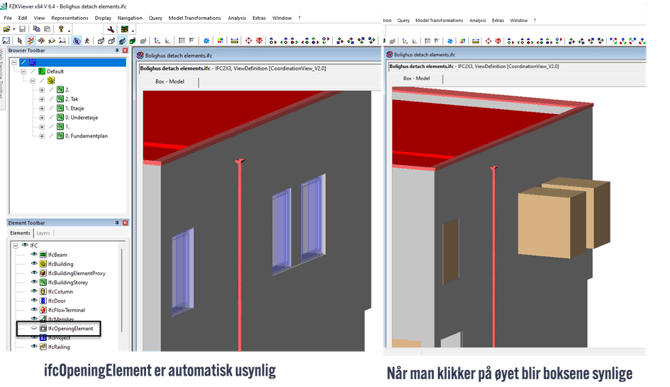

IFC-filen fra Revit åpnet i FZKViewer.

Revit

IFC-filen som opprinnelig er eksportert fra Revit, linket tilbake inn i Revit igjen, boksen dukker da opp både i 3D og 2D.

Archicad

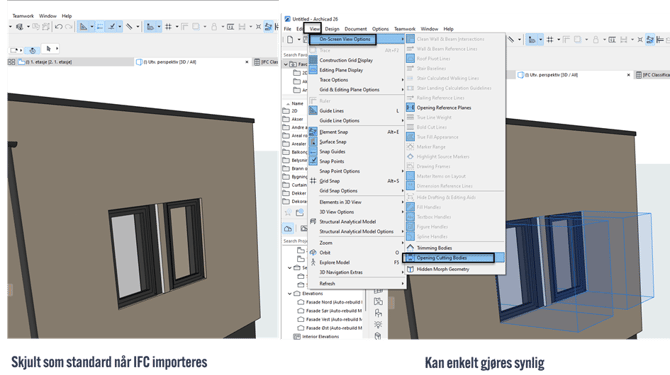

IFC-filen fra Revit linket inn i Archicad. Boksene er automatisk skjult når det importeres fra IFC, men kan enkelt gjøres synlige.

Løsning:

Problemet er dessverre ikke noe som kan løses av andre BIM-programmer når de eksporten til IFC. Autodesk er godt kjent med problemstillingen, men har hittil ikke kommet med noen løsning utenom de "Workarounds" de foreslår:

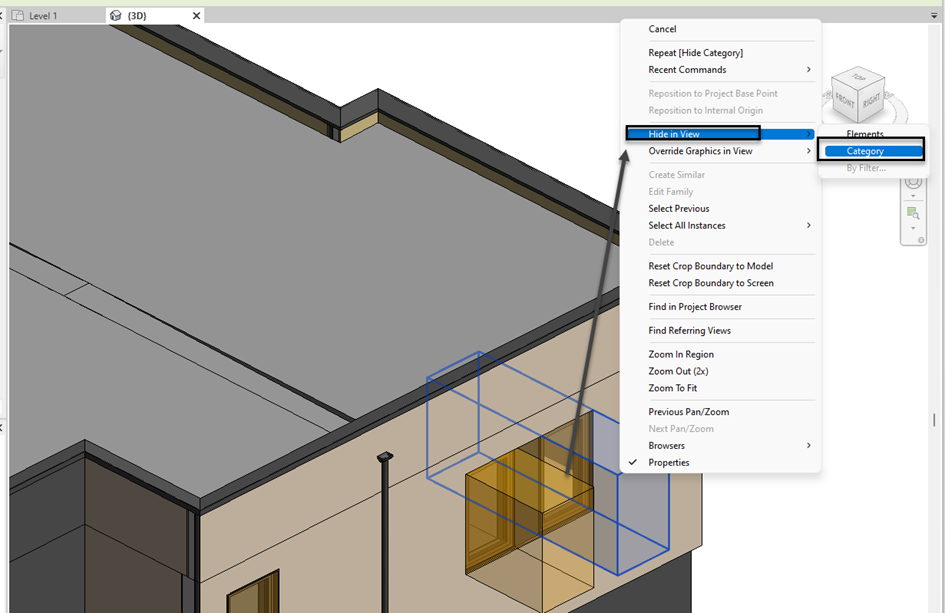

1. Som vist i eksemplet fra Revit ovenfor,  kan man direkte i et 3D-View skjule de med "Hide In View" og "Category"

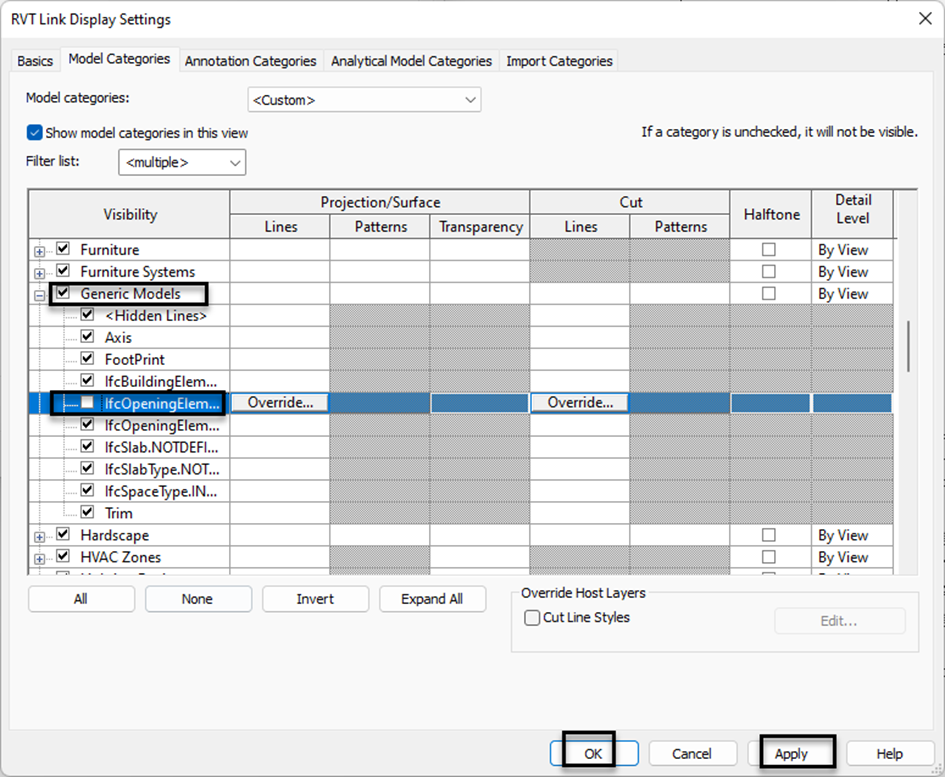

2. Man kan også med fordel gjøre dette i "RVT Link Display Settings" under Model Categories. og  lagre det i en View Template

Linker til artikler fra Autodesk om temaet

I 2017 omtaler Angel Velez fra Autodesk denne problemstillingen og hva du som Revit-bruker kan gjøre for å skjule boksene: https://sourceforge.net/p/ifcexporter/discussion/general/thread/c6959066/

https://forums.autodesk.com/t5/revit-structure-forum/linked-ifc-window-door-opening-box/td-p/7624489

https://knowledge.autodesk.com/support/revit/troubleshooting/caas/sfdcarticles/sfdcarticles/Some-objects-are-missing-in-model-opened-from-IFC-file.html
