Lengdeprofil på vei

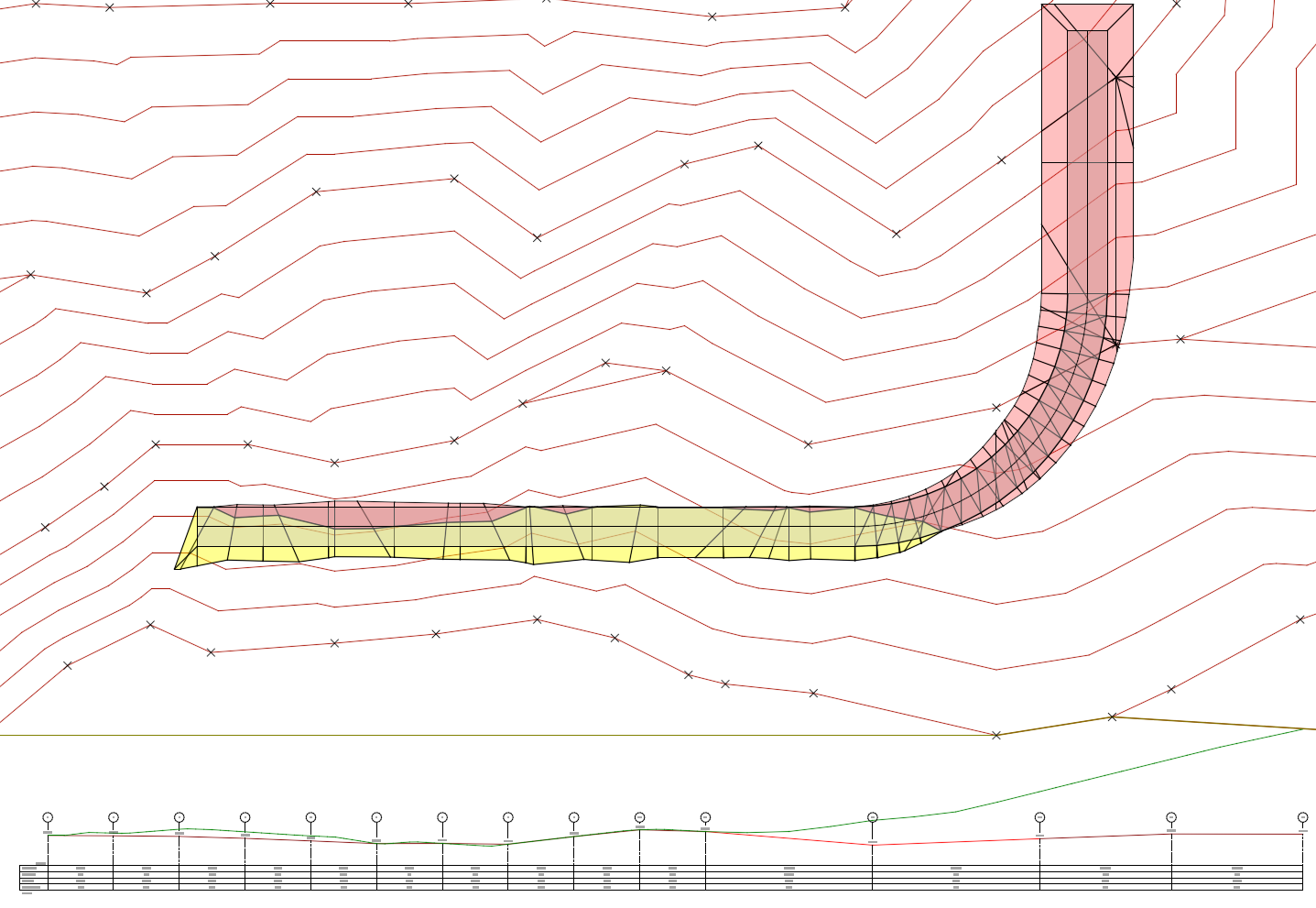

I ArchiTerra lar lengdeprofil-funksjonen deg generere og vise veiens høydeprofil, noe som gir en presis representasjon av terrengendringer langs veien

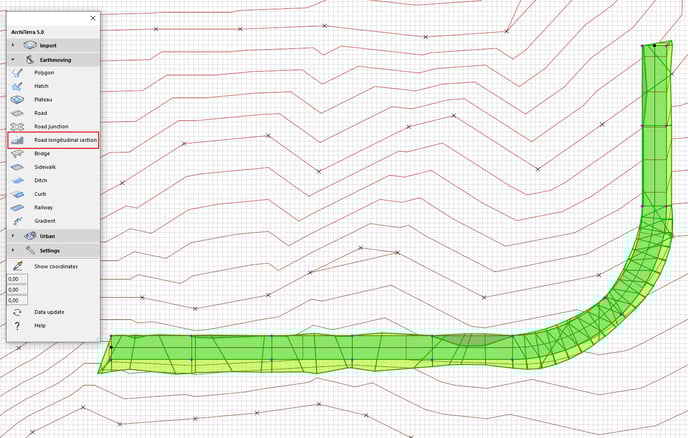

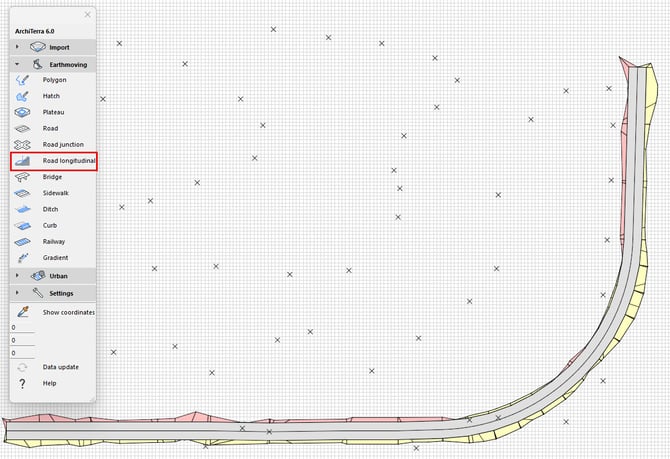

Marker veiobjektet og velg verktøyet «Road Longitudinal Section» fra ArchiTerra-paletten.

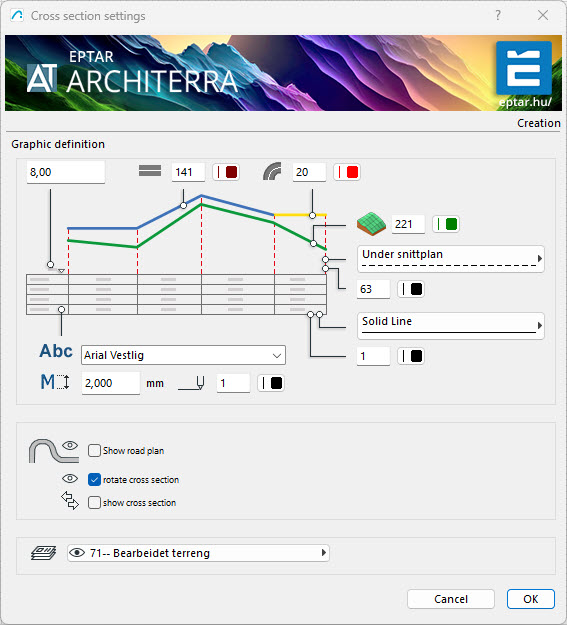

Definer innstillinger for lengdeprofilet.

Trykker man OK vil lengdeprofilet henge på kursor. Plasser på ønsket sted.

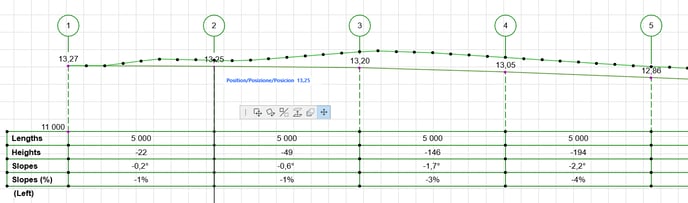

Markerer man lengdeprofilet kan man endre høyde i hvert veipunkt.
Antall veipunkt avhenger av hvor mange punkt polylinjen til veien har.

Trykk på ønsket veipunkt, velg «move node» fra flytepaletten og plasser til ønsket høyde. Etter editering vil veien automatisk oppdateres i terrengmodellen.
