Käyttäjä kertoo: BIMx:n ja Cetopon hyödyntäminen

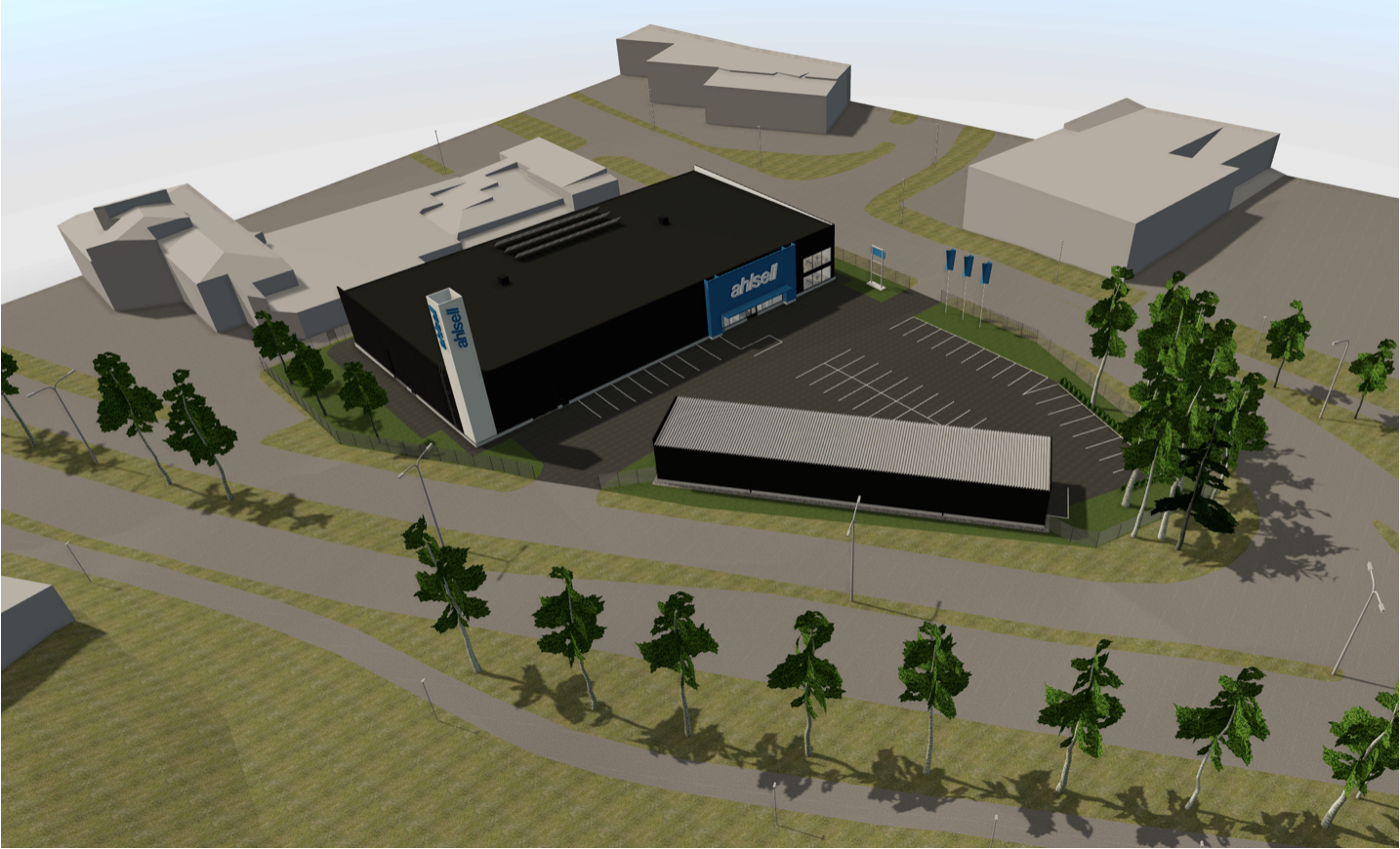

Jyväskylään Ahjonkadulle sijoittuva uusi Ahlsell-varastomyymälä. Kuvankaappaus BIMx-selainversiosta. © Rantanen Arkkitehdit Oy

Hankekehittäjä Eerik Hemmon (Rieke Oy) toimeksiantona pääsimme suunnittelemaan uuden varastomyymälän Ahlsellille Jyväskylän Seppälän vilkkaalle kauppa- ja yritysalueelle. Suunnittelu toteutettiin Archicadillä, ympäristön mallintamisessa käytettiin Cetopoa ja suunnittelunohjauksessa käytettiin BIMx:n selainversiota, eli BIMx Web Vieweriä. Avaan tässä hiukan, miten meillä prosessi toimii.

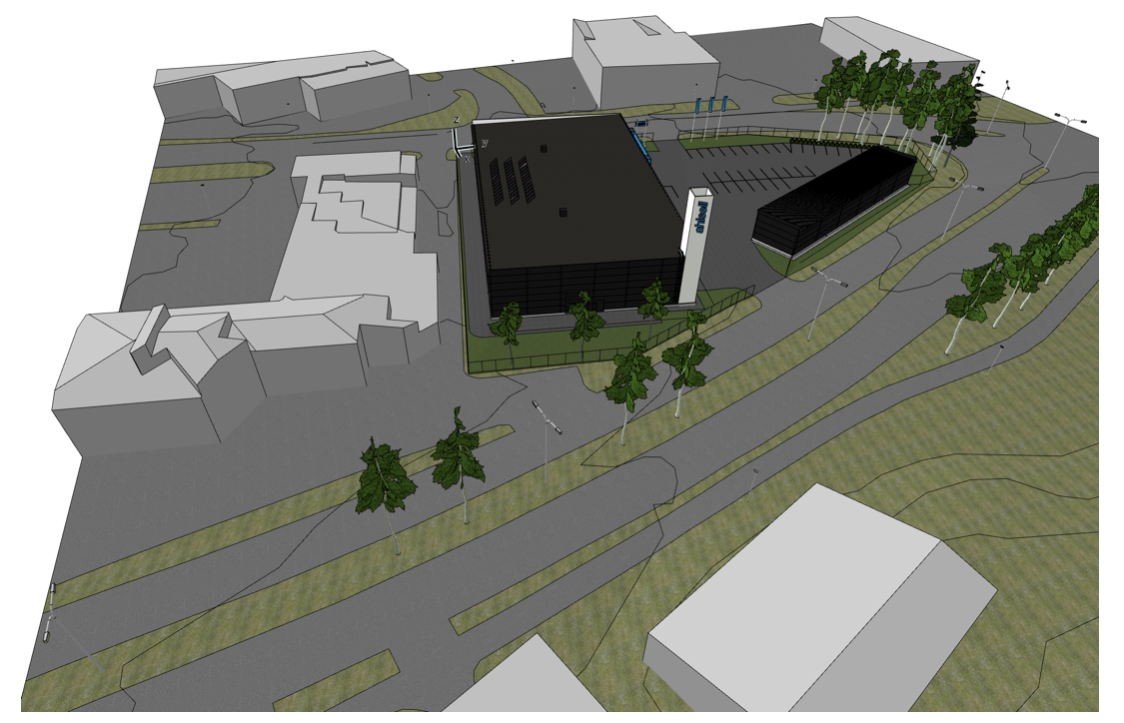

Archicadin 3D:stä otettu näkymä ylhäältä.  © Rantanen Arkkitehdit Oy

Ensinnäkin, suunnittelun alkuvaiheessa lataamme Cetoposta maastomallin rakennuksineen. Maasto saadaan tuotua muutamalla klikkauksella kätevästi Pinta-elementtinä. Meillä on tapana ottaa reilun kokoinen maastomalli, jotta tontin ympäristö hahmottuu riittävän laajalti. Itse tontin maastonmuodot tietenkin tarkennetaan pintavaaituskartan avulla, joka tosin hämmästyttävän usein noudattaa Cetoposta ladatun maastoaineiston korkoja (jotka Cetopo hakee Maanmittauslaitoksen keilausdatasta).

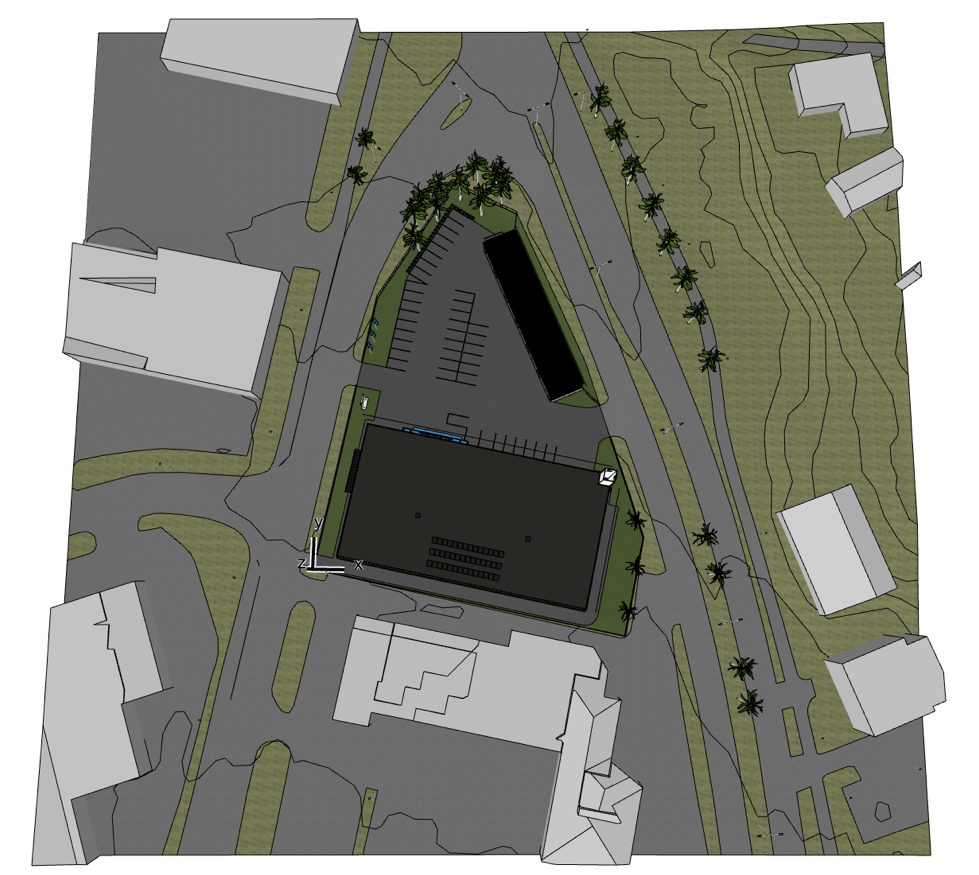

3D-näkymää tontin ympäriltä. © Rantanen Arkkitehdit Oy

Ympäristön rakennukset tulevat Cetoposta varsin mukavasti, ja kattomuodotkin välillä hyvinkin tarkasti. Tiestö puineen mallinnetaan itse manuaalisesti kaupungin pohjakarttojen avulla. Mitä tulee ympäristössä oleviin puihin, tontin välittömässä läheisyydessä olevat puut pyritään myös mallintamaan, koska ne vaikuttavat selkeästi tontin näkymiin ja varjoihin. Kauempana sijaitsevat, mahdolliset metsät on jätetty pois, ettei 3D-mallin koko paisu liian suureksi.

Cetopon avulla ympäristön suurpiirteinen mallinnus tulee todella nopeasti. 3D-näkymää on paljon helpompi lukea ja ymmärtää, kun tontti on saanut ympäristönsä: välittömästi nähdään, miten tiestö kulkee tontin ympärillä ja kuinka lähellä ja minkä kokoisia lähimmät rakennukset ovat. Toki asiat tulevat esille myös asemapiirustuksessa, mutta 3D:ssä ne hahmottuvat selkeämmin.

Maasto valittu aktiiviseksi. © Rantanen Arkkitehdit Oy

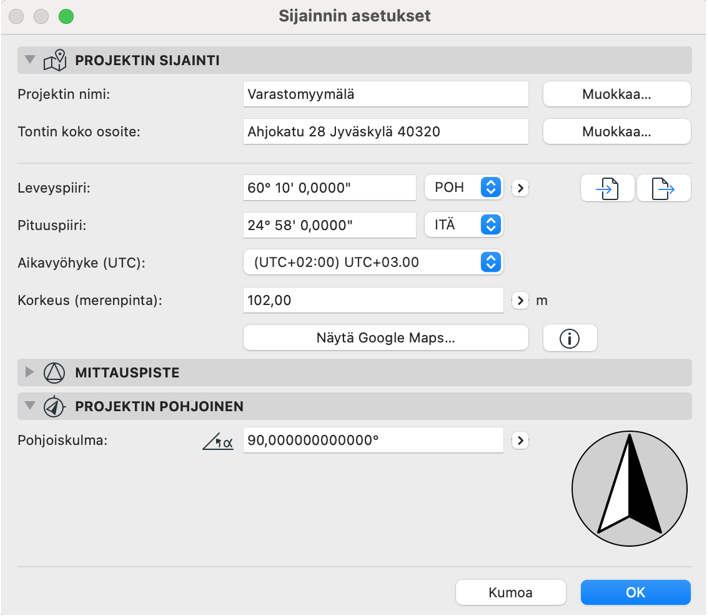

Sijainnin asetukset -ikkunassa määritetään ensimmäisen kerroksen lattiakorko. © Rantanen Arkkitehdit Oy

Cetopon maastossa (Pinta-elementti) täytyy huomioida se, että pinnan perustaso on elementin pohjalla, ja perustaso asettuu tuonnissa projektin nollakorkoon. Tällöin, kun ollaan arvioitu rakennukselle sopiva lattiakorko (+102,00), täytyy Cetopon Pinta-elementtiä rakennuksineen, teineen ja puineen siirtää lattiakoron verran (102 metriä) alaspäin 3D-ikkunassa. Näin saadaan maasto asetettua oikeaan projektikorkoon niin, että maaston pohja on aina merenpinnassa.

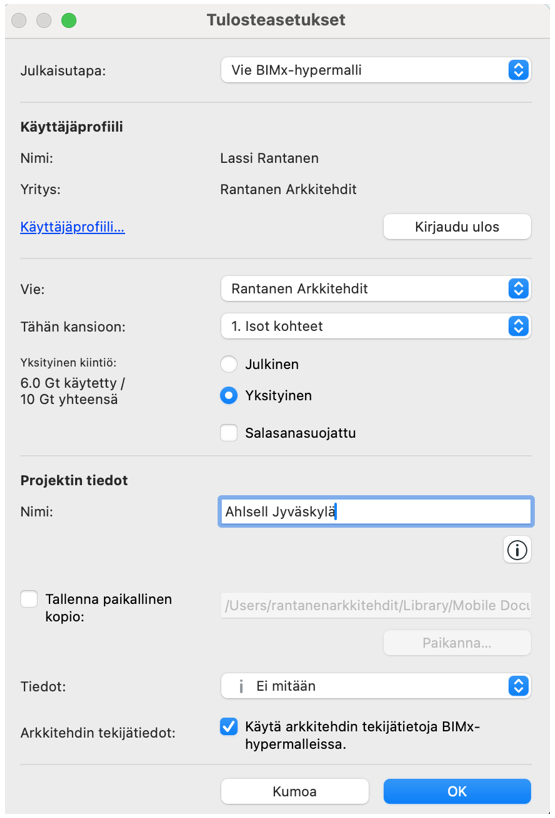

BIMx-tulostesarjan tulosteasetukset. © Rantanen Arkkitehdit Oy

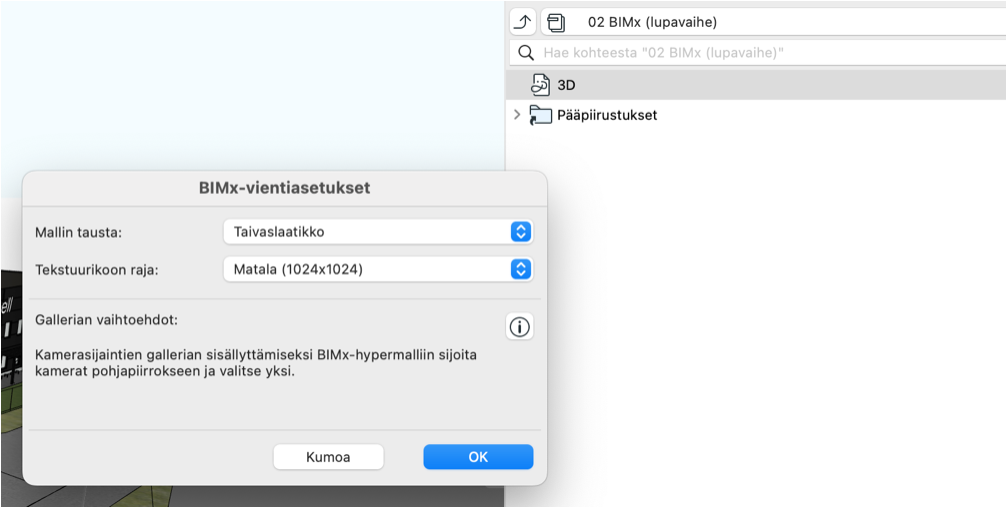

3D-näkymän BIMx-vientiasetukset. © Rantanen Arkkitehdit Oy

Kun on aika julkaista malli BIMx-mallinsiirtosivustolle (BIMx Model Transfer), kannattaa sitä varten luoda oma tulostesarjansa. Kätevintä tietenkin on, että se on luotu hyvine asetuksineen jo valmiiksi toimiston aloituspohjaan.

Mitä tulee BIMx:n 3D-näkymän asetuksiin, me laitamme aina tekstuurikoon rajaksi matalan (1024x1024). Oletuksena se on pykälää isompi eli ”normaali”. Käytännössä meidän projekteissa ei eroa juurikaan huomaa tekstuurien resoluutiossa, mutta malleista tulee puolet pienempiä!

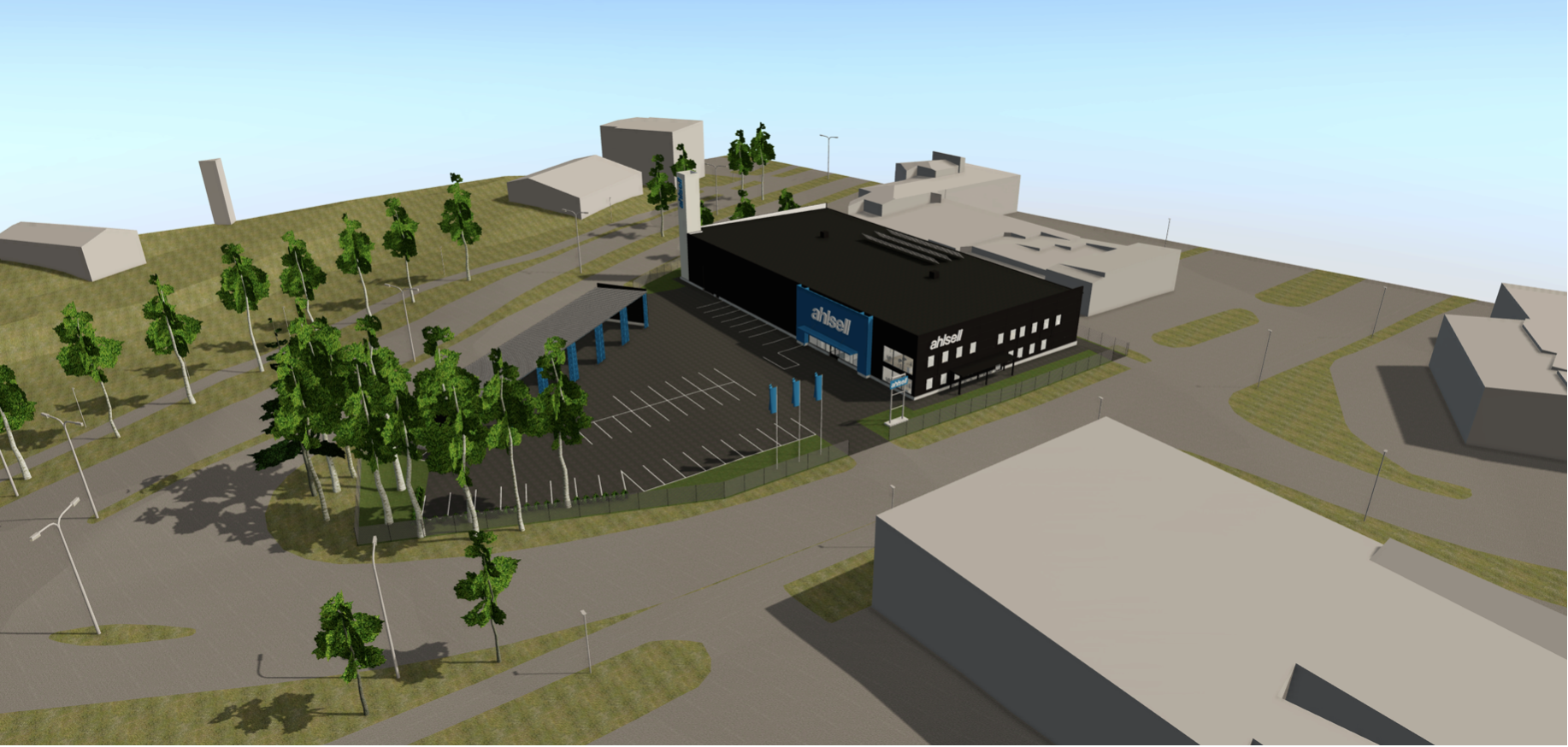

BIMx-selainversion 3D-näkymä projektista. © Rantanen Arkkitehdit Oy

BIMx:n selainversiossa kätevää on se, että on vain yksi linkki, jonka takaa löytyy aina uusin julkaistu versio. Sen voi vaikkapa tallentaa selaimen kirjanmerkiksi! Jaoimme tämän linkin hankekehittäjälle, ja hän esitteli sen avulla aina kohteen tuoreimpia suunnitelmia vuokralaiselle. Ei kuulemma tarvinnut kummemmin plansseja availla, kun kaikki kommentit tulivat ilmi pelkästään 3D-mallia pyöriteltäessä. 3D:n kautta suunnitelma on erittäin helposti ja nopeasti ymmärrettävissä maallikollekin. Ei myöskään tarvitse tehdä erillisiä staattisia havainnekuvia piirustusten tueksi, koska BIMx:n visuaalinen laatu on tällaisissa kohteissa riittävän hyvää.

Yhteenvetona: Varsinaisen toimeksiannon kohteena olevan rakennuksen ja tontin suunnittelu on meillä aina keskiössä, ja Cetopo antaa kokonaisuuteen lisämausteensa. Cetopon kautta tuotu tontin ympäristö on selkeästi nopeuttanut suunnitteluprosessiamme, koska maaston mallintaminen käsin on työlästä, jopa Archicadillä.

BIMx:n hyödyntäminen suunnittelunohjauksessa on tuonut selkeää lisäarvoa tilaajalle. Jos suunnittelija on tehnyt hienon mallin ympäristöineen, miksi sitä ei annettaisi tilaajankin tutkittavaksi? Toki liitämme myös piirustusplanssit BIMx:ään mukaan, jotta niitäkin voi tarkastella mallin pyörittelyn yhteydessä.

Kuva kertoo enemmän kuin tuhat sanaa, on totta myös tässä asiayhteydessä. Miten onkaan sitten pyöriteltävän ”kuvan”?

Kirjoittaja:
Lassi Rantanen
Rantanen Arkkitehdit Oy
www.rantanenark.fi
