JKMM Arkkitehdit ja sairaala Nova

JKMM Arkkitehdit

25 vuotta sitten perustettu JKMM Arkkitehdit on yksi Suomen johtavista arkkitehtitoimistoista, joka yhdistää arkkitehtuurin, sisustussuunnittelun, kaupunkisuunnittelun, huonekalusuunnittelun, graafisen suunnittelun ja taiteen asiantuntemukseen. JKMM:n filosofia on, että arkkitehtuurin tulee olla merkityksellistä ja edistää yhteiskuntaa. Suomi on toistuvasti arvioitu maailman onnellisimmaksi maaksi ja onnellisuus on myös paras malli kestävälle suunnittelulle ja yhteiskunnalle.

JKMM, yli 100 työntekijän toimisto on Suomen suurin Apple-pohjainen Archicad-käyttäjä, joka on työskennellyt ohjelmiston parissa yli 20 vuotta.

INNOVAATIO

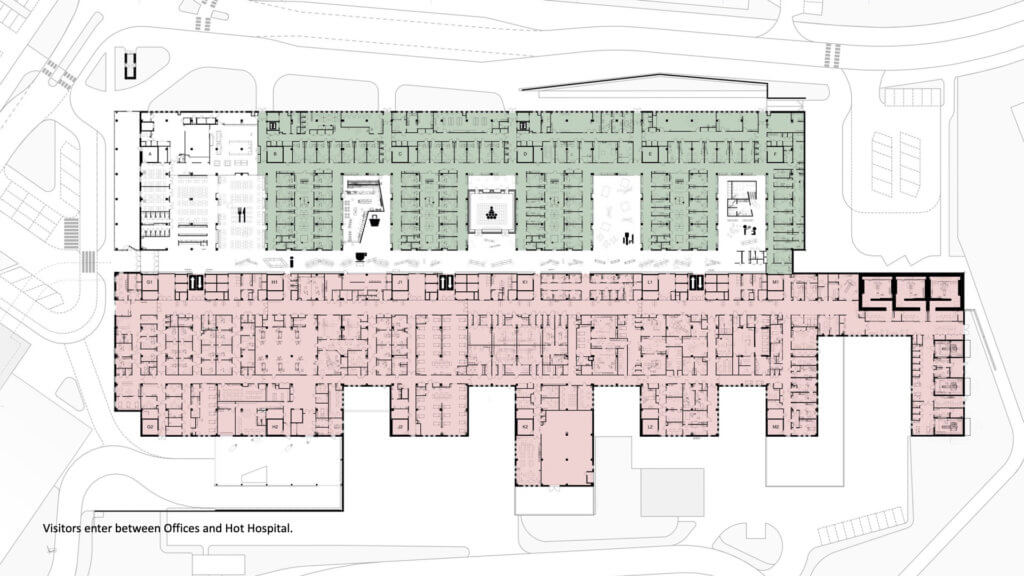

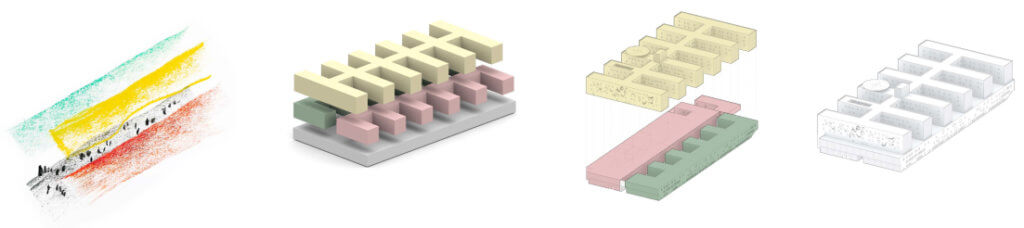

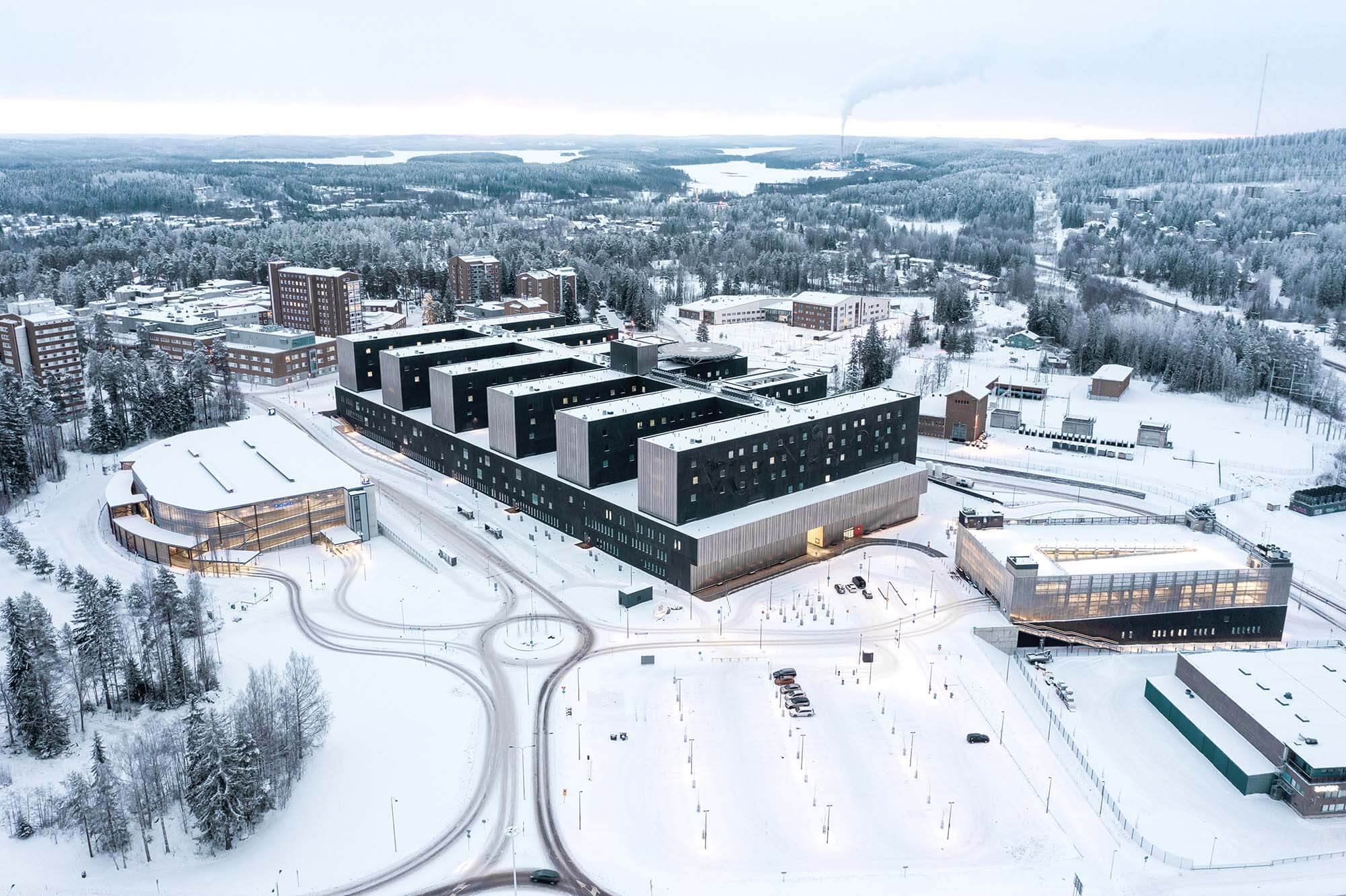

Sairaala Nova edustaa uuden sukupolven terveydenhuoltoa ja on suunniteltu tarjoamaan potilaille ja henkilökunnalle ainutlaatuinen kokemus. JKMM vastasi pääsuunnittelusta, arkkitehtonisesta suunnittelusta, "kuuman sairaalan" suunnittelusta ja sisustusarkkitehtuurista yhdessä sairaalan asiantuntijoiden kanssa. Sairaala Nova on rakennettu innovatiivisesti neljän erillisen toiminnon konseptin ympärille, jotka ovat järjestetty keskuskäytävän ympärille, muistuttaen enemmän ostoskeskusta tai lentokenttää. Sairaala on kauttaaltaan standardoitu, mikä parantaa prosessien, tilojen, teknisten laitteistojen ja laitteiden tehokkuutta, ja mahdollistaa täyden joustavuuden tulevaa laajentamista tai muutoksia varten. Lisäksi logistiikan suunnittelussa ja toiminnassa tehdyt muutokset ovat alentaneet vuosittaisia käyttökustannuksia merkittävästi 10 %.

HYVINVOINTI

DESIGN

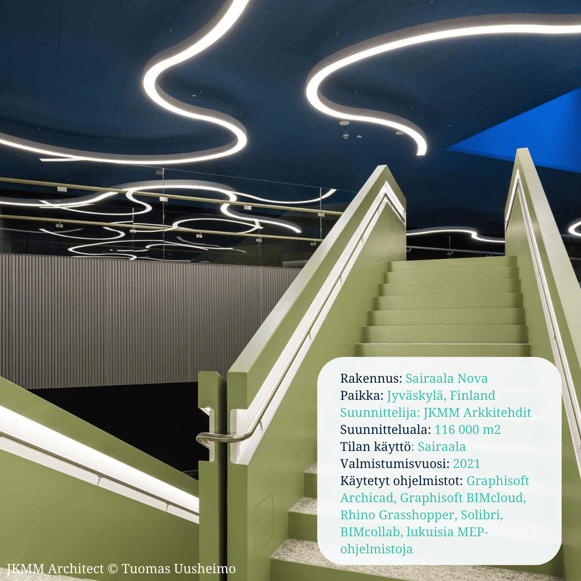

Sairaala Nova -projektissa työskenteli 30 arkkitehdin tiimi yhdessä 100 insinöörin kanssa, kymmenen vuoden ajan. Archicadia käytettiin kaikissa suunnitteluvaiheissa, mukaan lukien konseptisuunnittelu ja massatutkimukset; yksittäiset vyöhykkeet; yksityiskohtaiset seinät ja tilat; "kuuman sairaalan" toiminnallinen suunnittelu ja sisustussuunnittelu. BIMcloudin ja Archicadin Tiimityön ansiosta useat henkilöt voivat työskennellä projektin eri elementtien parissa samanaikaisesti. Monimutkaiset elementit, kuten kaarevat aulan portaat, mallinnettiin Grasshopperissa ja Rhinossa, ja mallit tuotiin esineinä Archicadiin. Samanaikaisesti Archicad hotlink -moduuleita käytettiin sairaalan 18 porrashuoneeseen ja hissiryhmään sekä rakennesuunnittelijan pilareihin ja palkkeihin, johdonmukaisuuden ja tehokkuuden varmistamiseksi.

VIESTINTÄ

Vuosikymmeniä kestäneen projektin aikana JKMM järjesti säännöllisesti työpajoja ja tapaamisia satojen lääkäreiden ja hoitohenkilökunnan kanssa, keskustellakseen kunkin sairaalan yksikön toiminnallisista ratkaisuista. Alkuvaiheessa tiimi käytti PDF-pohjapiirroksia ja JPEG-kuvia suunnitelmien havainnollistamiseen. Projektin edetessä Archicad-malli oli korvaamaton havainnollistamaan kehitettyjä malleja näissä yhteistyökokouksissa. Sairaalan rakentamisen aikana JKMM valvoi 700 hengen vahvaa rakennustyömaa ja tiedot jaettiin urakoitsijoille IFC:n kautta, joka vietiin suoraan Archicad-mallista. Sairaalan palkkaamat ulkopuoliset konsultit käyttivät IFC-tiedostoja myös 3D-pohjasuunnitelmien tekemiseen, mukaan lukien huonekalut, jotka jaettiin huonekalujen valmistajien ja toimittajien kanssa.

YHTEISTYÖ

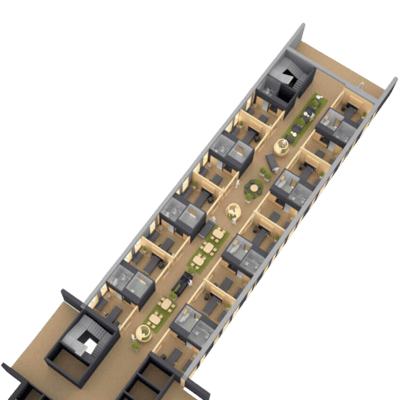

Koko Nova-projektin ajan arkkitehdit ja insinöörit suunnittelivat 3D-muodossa, ja kaikki mallit tuotiin Archicad-päämalliin IFC:n kautta Open BIM -periaatteen mukaisesti. Kun mallit oli tuotu Archicadiin, jokainen suunnittelumalli voitiin tunnistaa selvästi. Projektin monimutkaisuus ja mukana olevien tiimien määrä johtivat siihen, että 20 erilaista IFC-mallia yhdistettiin yhdeksi Archicad-malliksi. Törmäykset hallittiin Solibrin ja BIM Collabin avulla viikoittaisissa yhden päivän BIM-työpajoissa arkkitehtien, insinöörien ja tietomallinnuksen koordinaattorin kanssa. Kun rakennemallit oli täysin koordinoitu Archicadissa, JKMM viimeisteli tilat luodakseen erittäin yksityiskohtaisen 3D-mallin, joka herätettiin henkiin 3,5 vuotta kestäneen rakennusvaiheen aikana.
