Vanhojen Archicad-tiedostojen yhteensopivuus ja muunnosohjelmat

Suunnitteluohjelmat kehittyvät ja ohjelmistojen muutoksiin täytyy tutustua tarkemmin nimenomaan vanhoja tiedostoja käytettäessä.

Graphisoft pyrkii kehittämään ohjelmaa niin, että uudet ominaisuudet eivät muuta tiedostojen ulkoasua. Olemassa olevien työkalujen ja ominaisuuksien muutokset on kuitenkin huomioitava, jotta vanhan projektilla pystyy hyödyntämään uudemmassa versiossa olevia parannuksia.

Arkistomuoto eli .pla-tiedostomuoto

Mikäli sopimusta tilaajan tai omistajan kanssa kohteen jatkuvasta ylläpidosta ei ole, on toimiston projektit suositeltavaa tallentaa PLA-arkistomuotoon, niiden ”päättyessä”. Silloin projekteissa käytetyt objektit sisältyvät tiedostoon ja linkit ulkoisiin sijainteihin, kuten viitteisiin ja kirjastoihin, on katkaistu.

Vaikka arkistointi olisi tehty kaikkien sääntöjen mukaisesti, aiheuttavat päivittyvät käyttöjärjestelmät ja ohjelmat joskus päänvaivaa.

Arkistotiedostojen päivittäminen

Olemme toivottavasti menossa kohti aikaa, jolloin malleja päivitetään jatkuvasti, eli toimintaan, jossa rakennusten ylläpito toteutetaan tietomallin eli ”Digitaalisen kaksosen” elinkaaren aikaisena ylläpitona. Mikäli näin ei vielä ole, kannattaa projektit aika ajoin päivittää, eli avata uudemmassa versiossa ja varmistaa, että tiedosto toimii jatkossakin.

Vanhojen, jopa Archicad 8.1 -projektien (.PLN) avaaminen on mahdollista suoraan uusimmissa Archicad-versioissa. Sitä vanhemmat projektit avataan erikseen erillisissä ilmaisissa muunnosta varten tehdyissä versioissa ja sen jälkeen uudemmassa versiossa.

Archicad-versioiden asennusmediasta asentuu ensimmäisessä julkaistussa päivityksessä oleva versio (Update). Ohjelmaan tulevat päivitykset asennetaan sen jälkeen erikseen. Päivityksen asennuksessa asentuu myös kaikki edelliset päivitykset, eli kun asentaa uusimman päivitysversion siihen sisältyy kaikki aikaisemmat korjaukset ja ominaisuudet.

Poikkeus vahvistaa tämän säännön, eli jos jokin merkittävä korjaus (hotfix) julkaistaan erillisenä niin että se vaatii alle tietyn päivityksen, mutta siitä ilmoitetaan aina erikseen.

Suosittelemme käyttämään uusinta päivitystä. Mutta jos jostain syystä halutaan palauttaa vanhempi päivitys:

Archicad-version asennusmediasta pitää valita korjausasennus, joka palauttaa ohjelmaan ensimmäisen julkaistun version ja sen jälkeen voi asentaa halutun päivityksen.

Avaa ja korjaa valittu tiedosto

Archicad-projektin eheys on hyvä tarkistaa samalla kun projektia päivitetään. Kun projektit jatkuvat vuosia, on hyvä tarkistaa niiden kunto.

Uudemmissa versioissa on tullut uusia ominaisuuksia projektin eheyden varmistamiseksi.

• Avatessa projektia, on mahdollista korjata .pln tiedosto:

1. Arkisto > Avaa > Avaa...
2. Valitaan haluttu projekti.
3. Aktivoidaan valintaruutu "Avaa ja korjaa valittu tiedosto".

Avaa ja korjaa valittu tiedosto -toimi korjaa ja/tai poistaa viallisia elementtejä mutta se ei tarkasti ilmoita mitä elementtejä korjattiin tai poistettiin. Projektin raportista löytyy tiedot korjauksesta:

Arkisto > Tiedot > Raportti

Projektin korjauksesta "Avaa ja korjaa valittu tiedosto" löytyy lisää tietoa tästä artikkelista:

• Täyden version projektin voi myös tallentaa taaksepäin vanhempaan versioon ja se on toisinaan auttanut. Eli vain tallentaa taaksepäin vanhempaan versioon ja avaa sen uudestaan sillä samalla versiolla. Noiden toimien yhteydessä pln-projektin tietokanta tavallaan järjestyy uudestaan ja se eheyttää itse tiedostoa.
• Tiimin käytöstä on hyötyä myös ongelmien yhteydessä, silloin projektista syntyy varmuustallennuksia, joihin voi palata tarpeen vaatiessa. Esimerkiksi tiimiprojektin koon kasvua voi seurata tiimiin tehtyjen .pln "snapshot" varmuustallennuksien kokoa seuraamalla.



Archicad ja käyttöjärjestelmän päivittäminen

Kun käyttöjärjestelmä ja tietokone päivitetään, myös ohjelmistot täytyy yleensä samalla päivittää uudempiin. Käyttöjärjestelmien jatkuvasta päivittymisestä seuraa, että projektit pitää päivittää uudempaan versioon viimeistään silloin, kun vanhemmat ohjelmat eivät toimi tai toimivat puutteellisesti.

Graphisoft tukee kahta uusinta Archicad-versiota päivityksin niin, että ne toimivat uusimmissa käyttöjärjestelmissä. Nykytilanne tarkoittaa, että projektit siirretään uusimpaan versioon noin kahden vuoden välein, jos haluaa niiden pysyvän tuetuissa Archicad-versioissa.

Vanhan projektin asetukset uudessa versiossa

Archicad-projektitiedostojen avaaminen ja käyttö uudemmassa versiossa onnistuu, mutta tilanne ei ole täysin sama, jos projekti olisi aloitettu kyseisellä versiolla. Versioiden muutokset ja uudistukset ovat erilaisia ja ne voivat vaikuttaa projektiin, vaikka siirtymiset onkin tehty mahdollisimman sujuvaksi.

Archicad-ohjevalikosta löytyvän Reference Guide .pdf-tiedoston Project Migration-kappaleesta ja Graphisoftin Community-sivustolta löytyy tarkempaa tietoa muutoksista.

Taulukko löytyy HelpCenter-sivustolta.

Kolme esimerkkiä muutoksista, joissa käytäntö uudistuu täysin:

• 20-version portaat kääntyvät tavalliseksi objektiksi uudemmissa versioissa, koska vanhaa porrastyökalua ei ole.

• Archicad 19:n näkymien asetuksiin vaikuttaa 20-versiossa julkaistu Ehdolliset esitystavat, jotka mahdollistavat visuaaliset erilaiset esitykset. Asetusten tekeminen vaatii perehtymistä, koska entisten asetusten lisäksi tuli täysin uusia asetuksia.
• Archicad 17 -versiossa julkaistiin uusi attribuutti Rakennusaine. Siitä seuraa, että Archicad 16 ja sitä vanhempiin projekteihin syntyy siirron yhteydessä rakennusaineattribuutit. Ohjelma luo ne automaattisesti mallissa käytetyistä täyte- ja rakennetyyppiyhdistelmistä. Uudemmassa versiossa voi poistaa ja korvata mahdolliset turhat rakennusaineet. Tämä on syytä tehdä sen jälkeen, kun rakennusaineiden prioriteettien käyttö on tuttua.

Vanhasta versiosta tuleva projekti oletuksena mukautuu mahdollisimman sujuvasti uuteen ympäristöön pitäen omat asetukset. Siksi olisi hyvä, että uudemman version ominaisuudet tiedetään ja tunnetaan, jotta osaa vaatia niitä.

Voi olla, että vanhasta tulleet asetukset estävät uusien ominaisuuksien täyden käytön. Vaihtoehdot > Projektin asetukset > Vanhan version asetukset, kertoo mistä kaukaa projekti juontaa juurensa. Jos Vanhempien versioiden asetukset -kohdasta löytyy valinnat, niin projekti tulee suhteellisen kaukaa. Jos vanhan projektin merkkejä löytyy ihan uudesta projektista, on syytä tarkistaa käytetyn aloituspohjan tpl-tiedosto, ettei se kanna vanhoja asetuksia. Varminta on tehdä aloituspohja uusimman asennuksen mukana tulevan oletusaloituspohjan päälle ja siirtää siihen omat asetukset, koska Graphisoftin julkaisema aloituspohja on testattu toimivaksi.



Työympäristön, aloituspohjien ja kirjastojen asetukset

Uudempaan versioon siirryttäessä on omat työympäristöön tehdyt asetukset hyvä päivittää. Päivitysavustaja siirtää automaattisesti vanhan projektin Archicad-kirjastot käyttämään uusimpia versioita niiltä osin, kun päivityksiä on saatavilla.

Projektien siirron lisäksi on hyvä tutkia aloituspohjien, työympäristön ja kirjastojen kehittämistarpeet ohjelman päivityksen yhteydessä.

Uudempien Archicad-asennuksien mukana tulee vanhojen objektien kirjastot, jotka voi valita vanhaan projektiin. Archicad-asennuksen mukana tulevat uudet kirjastot on hyvä ottaa aina käyttöön.

Vanhoissa versioissa esimerkiksi porras syntyi objektina kansioon ja jos projektista ei ole tehty .pla-arkistotiedostoa, niin porrasobjekti on voinut helposti kadota kansion mukana, ellei löydy konetta, jossa projekti on aikoinaan tehty.

Uudemmissa Archicad-versioissa itse tehdyt objektit tallentuvat oletuksena projektin sisäiseen kirjastoon. Eli ne ovat projektissa mukana ja siten eivät voi hävitä, ellei itse tallenna niitä toisaalle.



Attribuutit

Attribuuttien automaattinen päivitys onnistuu, jos tuotava attribuutti on uusi eli sen indeksinumero on uusi projektissa. Kun kopioit, liität tai tuot viitteen, attribuutit tulevat niiden indeksinumeroiden mukaisesti.

Attribuuttien numeroinnin periaate voi luoda ongelmia uusiin versioihin siirryttäessä esimerkiksi, jos viitteessä on punainen materiaali ja attribuutin indeksinumero on 167 ja jos koontiprojektin materiaaliattribuutin indeksinumerolla 167 on jo käytössä toinen turkoosin värinen materiaali. Lopputulos on se ,että liitteen mukana tulevat punaiset elementit ovat koontiprojektissa turkoosin värisiä.

Tämän indeksinumero periaate yhdessä sen kanssa, että Archicadissä voi helposti liittää, kopioida ja viitteenä tuoda valmiita suunnitelmia syntyy usein vaikeasti käsiteltävä attribuuttien sekasotku.

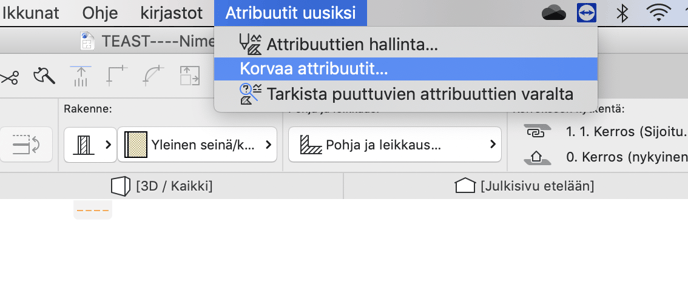

Työympäristöstä löytyy työkalu "Korvaa attribuutit..." (Automate Attribute Migration) automaattisempaan attribuuttien hallintaan, josta voi olla monessa tapauksessa apua.

Attribuutteja voi käsitellä suoraan myös xml-tiedostoina, koska Attribuuttien hallinnasta voi tallentaa ja tuoda attribuuttit xml-tiedostona.

Kopioidessa Archicadista toiseen tai tuomalla viitteen, attribuutit järjestyvät numeron mukaan tai järjestyvät uutena numerona, jos indeksinumeroa ei vielä ole.

Testaa ifc-tuonti liittämällä ja avaamalla se tiedostosta suoraan Archicadiin ja kiinnitä vertailussa huomiota indeksinumeroihin. IFC-tasot tulevat ensimmäisille suuruusjärjestyksessä vapaille indeksinumeroille ja kun avaa ifc-tiedoston on oletusaloituspohja ja sen attribuutit oletuksena vaikuttamassa. Eli jos avaa tai liittää ifc-tiedoston ja jos pohjalla on projekti, jonka tasot on luotu jo 300 attribuutille niin ifc-tasot syntyvät seuraaville vapaille numeroille.



Archicad-täysversio ja Star Edition (SE)

Archicad-täysversion ja SE-version vastaavuudet.

SE 2021	ARCHICAD 24
SE 2020	ARCHICAD 23
SE 2019	ARCHICAD 22
SE 2018	ARCHICAD 21
SE 2017	ARCHICAD 20
SE 2016	ARCHICAD 19
SE 2015	ARCHICAD 18
SE 2014	ARCHICAD 17
SE 2013	ARCHICAD 16
SE 2012	ARCHICAD 15
SE 2011	ARCHICAD 14
SE 2010	ARCHICAD 13
SE 2009	ARCHICAD 12
SE 2008	ARCHICAD 11
SE 2007	ARCHICAD 10
SE 2006	ARCHICAD 9
SE 2005	ARCHICAD 8.1
SE 2004 (GER, CHE)	ARCHICAD 7

Kun laajennukset on tehty tiettyyn Archicad-versioon ne toimivat myös vastaavassa SE eli Start Edition-versiossa, ellei niiden toiminta vaadi täysversion ominaisuuksia.

Eli usein SE versioon voi tuoda tai asentaa täysversion laajennuksen. Myös kirjastot eli gsm-objektit ovat yhteensopivia SE ja täydenversion välillä, kunhan ne on samassa versiossa tehty. SE 2021 versiossa tallennettu objekti avautuu AC 24 versiossa ja sama toimii toisinpäin eli AC 24:ssa tallennettu objekti avautuu SE 2021:ssa.

Start Edition -versioiden tiedostojen avaaminen

SE-tiedostoja voi avata vain SE-versiota vastaavalla tai uudemmalla täysversiolla. Esimerkiksi SE 2014 -tiedosto avautuu vain ARCHICAD 17- ja uudemmilla -versioilla. ARCHICAD SE ei avaa täysversion tiedostoja. Lisäksi ARCHICAD SE -ohjelmalla ei voi tallentaa taaksepäin vanhempaan versioon. Ainoastaan täydellä ARCHICAD-versiolla voi pln-tiedoston tallentaa yhden version taaksepäin.



Archicad-lisenssien päivittäminen

Archicad-lisenssin päivittäminen on turvallista, sillä lisenssit tukevat mahdollisimman pitkään myös vanhempien versioiden käyttöä, vaikkapa vanhemmalla ”eläköityneellä” koneella. Täten uuden version voi opetella ja siirrot toteuttaa sopivalla hetkellä.



Tiedostojen muuntoversiot Archicad 7, Archicad 9 ja Archicad 10

Graphisoft tarjoaa vanhojen tiedostojen muuntamiseen valmiit paketit, jotka avaavat vanhat tiedostot ja tallentavat ne kyseiseen versioon.

AC7, AC9 ja AC10 ohjelmat voi ladata tästä linkistä avautuvasta sivusta.

ARCHICAD 7–10-muuntoversiot ladataan Graphisoftin sivulta ja tarvittaessa pakattu tiedostopaketti avataan. Ohjelmat ovat sellaisessa muodossa, ettei niitä tarvitse erikseen asentaa. Ne siirretään sellaisinaan suoraan sopivaan paikkaan, esimerkiksi Ohjelmat- kansioon tai Työpöydälle, niin Windowsissa kuin Macissäkin.

Nämä erikoisversiot eroavat siis tavallisesta, vanhasta Archicadistä siten, ettei niitä tarvitse asentaa. Näin vältetään paljon vanhemman tekniikan aiheuttamia ongelmia, mutta voidaan silti hyödyntää vanhan Archicad-version yhteensopivuus vielä vanhempien tiedostojen kanssa.

Muuntoversio Archicad 7 avaa Archicad-versioilla 4.1–4.55 tehdyt projektit. Kokonaisuudessaan muuntoversio 7 avaa Archicad-versioilla 4.1–6.5 tallennettuja tiedostoja, mutta koska muuntoversio 9 avaa heti versiosta 5 eteenpäin, ei 7-versiota oikeastaan kannata käyttää kuin juuri vanhempien tiedostojen avaamiseen.

Muuntoversio Archicad 9:ää kannattaa käyttää lähinnä 5-versiolla tehtyjen projektien avaamiseen.

Muuntoversio Archicad 10 käyttäjät pystyvät avaamaan versioilla 6.5– 9 tallennettuja tiedostoja ja tallentamaan ne Archicad 10 -muotoon. Koska tämä on muuntoversioista uusin sitä kannattaa käyttää aina kun se on mahdollista. Tämä versio toimii Maceissä vielä 10.10 saakka.



Tiedostomuuntajien kieliversiot

Tiedostomuuntajat ovat saatavilla vain kahtena englanninkielisenä versiona, INT ja USA. Suomessa käytetään pääosin englanninkielisenä versiona INT-versiota. Nämä kaksi versiota eroavat lähinnä kerrosten erilaisen numeroinnin osalta.

Länsi-Eurooppalaisen näppäimistökoodauksen käyttäjille, joihin suomennetun Archicadinkin käyttäjät kuuluvat, suositellaan INT-versiota. Siinä ensimmäinen kerros (Ground Floor) on numeroitu nollaksi. Muiden kieliversioiden ja näppäimistökoodauksien käyttäjille suositellaan USA-versiota, jossa ensimmäinen kerros on numero 1.

• Käyttöjärjestelmät – Mac

Muuntoversiot Archicad 7 ja Archicad 9 eivät toimi Maceissä, joiden järjestelmä on 10.7 tai uudempi, koska niihin ei saa PowerPC-ohjelmien pyörittämiseen tarvittavaa Rosetta-ympäristöä. Eli vaikka kyse on jälkikäteen tehdyistä erikoisversioista, eivät ne toimi uusimmissa Applen käyttöjärjestelmissä.

Vanhan Macin, jossa on käyttöjärjestelmänä OS X 10.6 (Snow Leopard), säilyttäminen muunnostarpeiden varalta on siksi suositeltavaa. Muunnokset kannattaa tehdä kertaluontoisesti, jotta vanhemmasta laitteesta voi luopua. Apple-käyttäjille on Archicad 10:stä tehty muuntoversio, joka toimii myös Yosemitessa (OS X 10.10). Suojausmoduuliksi kelpaa sekä WibuKey että CodeMeter.

• Käyttöjärjestelmät – Windows

Archicad-muuntoversiot 7, 9 ja 10 toimivat toistaiseksi Windows-versioilla XP, Vista 7, 8, 8.1 ja 10.

XP-emulaattoreiden käyttöä ei suositella, koska ne yleisesti tukevat hyvin huonosti CAD-ohjelmia.

• CodeMeter- ja WibuKey-suojaus

Archicad 19 - Archicad 22 vaatii toimiakseen CodeMeterin, joko USB-tikkuna tai ohjelmistopohjaisena suojauksena. Archicad 7 - Archicad 18 toimii WibuKey-lisenssiavaimella (vihreä USB-tikku).

Kaikkein vanhimmat ohjelmat eivät toimi CodeMeterillä. CodeMeter tuli käyttöön Archicad 13-versiosta lähtien, mutta vanhin CodeMeterillä avautuva versio on Archicad 10. Versioissa 10–12 tarvitaan itse CodeMeterin lisäksi CodeMeter enabler sekä WibuKey-ajurit.

Muunnosversiot 7, 9 ja 10 toimivat molemmilla eli WibuKey- tai CodeMeter-lisenssillä.

Lähtötiedostosta riippuen muuntoreittiä kannattaa hetki suunnitella, jottei tee turhaa työtä.

Seuraavaksi on esitelty reittiesimerkkejä.

AC 4.1 – AC 4.55

7

10

uusin Archicad-versio

Archicad 4.1 -versiolla luodun projektin voi avata ja tallentaa versiolla 7, minkä jälkeen projekti avataan uudestaan versiolla 10 ja tallennetaan. ArchiCAD 10 toimii CodeMeterillä, jos sekä CodeMeter enabler- että Wibu-ajuri on asennettu.

AC 5 – AC 6.5

9

uusin Archicad-versio

Archicad 5.0 -versiolla luodun projektin voi muuntaa yhteensopivaksi uusimman Archicadin kanssa avaamalla ja tallentamalla sen Archicad 9:llä. Archicad 9 toimii Windowsin versioilla 2000, XP, Vista, 7, 8 ja 8.1 ja Mac OS X -versioilla 10.1–10.6 (Rosetta).

AC 8.1

uusin Archicad-versio

Archicad 8.1:llä ja sitä uudemmilla versioilla tallennetut projektit avautuvat suoraan Archicadin uusimmassa versiossa.

HUOM! Kannattaa huomata, että versiota 5 vanhemmat tiedostot ovat käyttöjärjestelmäsidonnaisia. Eli jos projekti on tehty PC:llä, se pitää myös avata PC:llä.

Tarvittaessa projektit pystytään kuitenkin kääntämään käyttöjärjestelmästä toiseen. Versiosta 5 eteenpäin arkistotallennusmuoto (PLA) avautuu molemmissa käyttöjärjestelmissä.

Ohjelmistot ja laitteistot muuttuvat koko ajan, joten Graphisoft ei voi taata yllä mainittujen versioiden toimivuutta tulevissa käyttöjärjestelmissä. Siksi on suositeltavaa varmistaa vanhojen tiedostojen yhteensopivuus tai tehdä niiden muuntaminen ennen laite- ja ohjelmistopäivityksiä.



Java ja Archicadin asennus

Windows-ympäristössä Archicad-asennus voi estyä Java-version vuoksi, koska koneella on uudempi Java kuin mitä Archicad-asentaja käyttää. Asennus ei käynnisty, koska se oletuksena yrittää asennusta uusimmalla Java-versiolla, vaikka koneella olisi asennusta tukeva vanhempi Java.

Korjauksena uudemmat Javat pitää poistaa koneelta Lisää/Poista ohjelmia kautta ja asentaa koneelle asennusta varten sopiva Java. Taulukosta ja Graphisoftin sivuilta löytyy tieto siitä, mitkä Java-versiot käy Archicad-versioiden asennuksiin.

SE-versioiden kohdalla kannattaa ottaa vastaavaa täysversiota tukeva Java. Esimerkiksi SE 2017 on tehty Archicad 20:n pohjalta. SE 2016:n pari on Archicad 19.

Asennusten jälkeen Javan voi ja tietoturvasyistä myös pitää päivittää uusimpaan versioon. Mac-ympäristössä riittää, että asennusta tukeva Java on koneella.

Javaa ei enää käytetä Archicad 22:n tai SE2019:n asennusohjelmissa eikä tulevissa versioissa, eli niissä ei synny ongelmaa.



Windows ja QuickTime

QuickTime oli tarpeellinen Archicadiä käytettäessä Archicad 14 -versioon asti.

Koska QuickTime ei ole nykyään tuettu, niin Archicad 14 tai sitä vanhempien asennusten osalta QuickTime pitää sallia, muuten ohjelma ei käynnisty.

Archicad 15–18-versioissa tietyt ominaisuudet tarvitsivat QuickTime-ohjelmaa. Archicad 19 -versiosta lähtien QuickTime ei ole tarpeellinen.

Macissä vastaavaa ongelmaa ei ole, koska QuickTime on Apple-käyttöjärjestelmän osa.



Checklist huomioitavista asioista

Päivitettäessä vanha Archicad-projekti uudempaan versioon kannattaa tarkistaa muun muassa nämä asiat:

• Vanhat objekteina toimineet portaat ja kaiteet (AC20 ja sitä vanhemmissa versioissa.)
• CineRender (AC17 ja sitä vanhemmissa projekteissa.)

• Rakennusaineet (AC16 ja sitä vanhemmat projektit.)

• Muutosvaiheet (AC14 ja sitä vanhemmat projektit.)

• Pidä kirjastot ajan tasalla niin projekti toimii kevyesti. Lue artikkeli aiheesta.

• Archicad 17:n rakennusaineattribuuttien automaattinen korvaaminen (ominaisuus otetaan käyttöön työympäristön asetuksista). Lue artikkeli aiheesta.

• AC13 ja vanhemmista tuotaessa. Lue artikkeli aiheesta.

• Mitä on odotettavissa, kun päivittää projektin tuoreimpaan Archicadiin. Lue artikkeli aiheesta.
