Työpiirustukset rakennushankkeissa: kaikki mitä sinun tarvitsee tietää

Työpiirustukset ovat olennainen osa jokaista rakennusprojektia. Ne tarjoavat yksityiskohtaisen visuaalisen esityksen rakennuksen suunnittelusta ja määrittelyistä, ja toimivat tärkeänä työkaluna kaikille osapuolille. Ilman hyviä työpiirustuksia ei yksinkertaisesti ole mahdollista rakentaa mitään kunnolla!

Samaan aikaan työpiirustukset ovat perinteisesti olleet erittäin aika- ja resurssivaativia piirtää. Mutta se oli ennen! Nyt voit saada erittäin hyviä, yksityiskohtaisia työpiirustuksia suoraan BIM-työkalusta muutamalla näppäimen painalluksella.

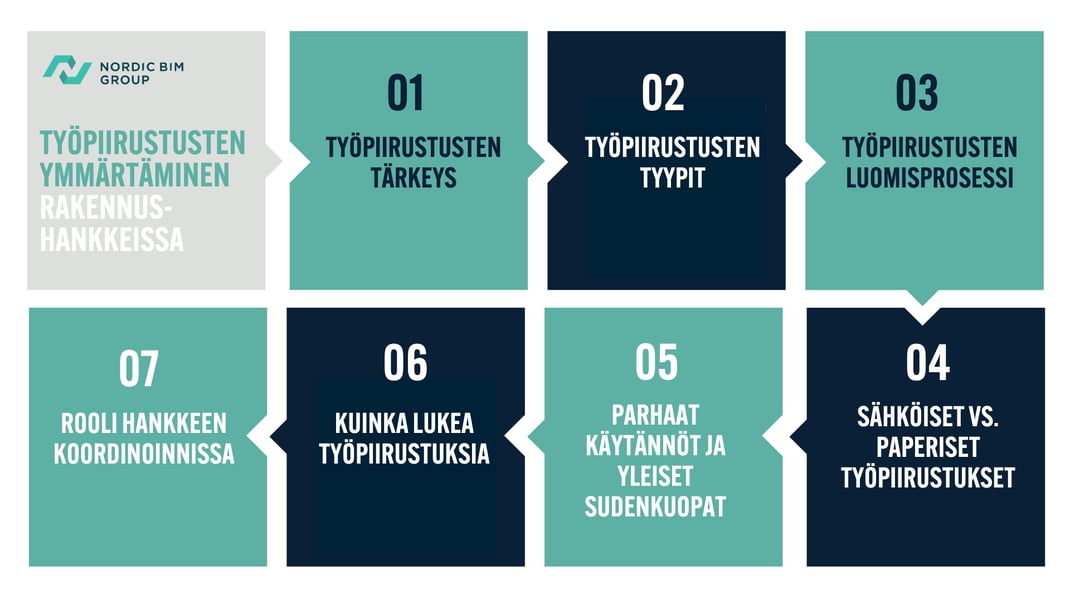

Joten mitä sinun tarvitsee tietää työpiirustuksista? Mitä ne sisältävät, mitä ne merkitsevät rakennusprojektille, miten niitä käytetään ja mitä sinun pitäisi huomioida ja välttää niiden kanssa työskentelyssä? Käymme läpi kaiken tämän ja vähän enemmän!

TÄRKEÄT TYÖPIIRUSTUKSET

Työpiirustukset ovat teknisiä piirustuksia, jotka näyttävät rakennuksen rakenteiden yksityiskohdat. Ne sisältävät muun muassa tietoa mitoista, materiaaleista ja rakennusmenetelmistä. Siinä missä luonnos- tai arkkitehtipiirustus on enemmän yleiskuvaa, työpiirustukset sisältävät suunnitteluratkaisun yksityiskohdat.

Työpiirustukset ovat siis kriittisessä roolissa rakennusprojekteissa, koska ne kommunikoivat suunnitelman yksityiskohdat selkeästi ja tarkasti kaikille osapuolille. Hyvät työpiirustukset auttavat varmistamaan, että kaikki rakennuksen osat rakennetaan määrittelyjen mukaisesti, ja ne vähentävät väärinkäsitysten ja virheiden riskiä rakentamisen aikana.

Käytännössä tämä tarkoittaa sitä, että voit tuottaa piirustuksia, jotka kattavat jopa kaikki rakennuksen osat. Tiukasti ottaen piirustusten tarkkuudelle ei juuri ole mitään rajoituksia, ja se on hyvä, koska lähes kaikki projektissa mukana olevat tarvitsevat yksityiskohtaisia kuvauksia suoritettavasta työstä.

ERILAISET TYÖPIIRUSTUKSET

Työpiirustukset voidaan luokitella useisiin eri tyyppeihin, joilla kullakin on oma käyttötarkoituksensa.

Arkkitehtipiirustuksissa esitetään rakennussuunnitelma, tilat, ulkoasu ja esteettiset näkökohdat, alkaen pohjapiirustuksista, julkisivuista ja leikkauksista.

Rakennepiirustuksissa keskitytään rakennuksen kantaviin elementteihin, kuten perustuksiin, pilareihin, palkkeihin ja seiniin.

Erikoissuunnitelmapiirustukset sisältävät yksityiskohtaiset tiedot LVI- ja sähköjärjestelmistä sekä muista rakennuksen taloteknisistä osista.

Esimerkkejä työpiirustuksista ovat pohjapiirustukset, joista käyvät ilmi huonejako ja mitat, leikkaukset, jotka näyttävät korkeudet ja rakenteelliset yksityiskohdat, sekä detaljipiirustukset, joista käyvät ilmi erityiset rakennustekniset yksityiskohdat, kuten ovi- ja ikkunapielirakenteet.

TYÖPIIRUSTUSTEN LUOMISPROSESSI

Työpiirustusten luominen sisältää useita vaiheita suunnittelusta valmiiseen piirustukseen. Prosessi alkaa konseptisuunnittelusta, jonka aikana laaditaan ensimmäiset luonnokset ja ideat. Sen jälkeen suunnittelua kehitetään edelleen yksityiskohtaisemmilla piirustuksilla. Detaljisuunnittelussa viimeistellään tekniset yksityiskohdat ja määrittelyt.

Asianomaiset osapuolet tarkastavat ja hyväksyvät piirustukset ennen niiden käyttöä työmaalla. Työpiirustusten laatimiseen käytettäviä keskeisiä työkaluja ja ohjelmistoja ovat CAD-ohjelmistot, kuten Archicad, AutoCAD ja Revit, joita käytetään tarkkojen ja yksityiskohtaisten digitaalisten piirustusten luomiseen, sekä BIM-työkalut, kuten Navisworks, koordinointiin ja törmäysten havaitsemiseen suuremmissa hankkeissa.

Työmaalla voi olla myös täysin digitaalisia työpiirustuksia, jolloin käytettävissä on aina ajantasaiset piirustukset riippumatta siitä, missä vaiheessa hanketta ollaan. Kun ennen tulostetiin yksityiskohdista valtavat paperiversiot, nyt ne ovat käytettävissä puhelimessa tai muulla mobiililaiteella. Mobiililaitteella kentällä on helppo paikantaa juuri työn alla olevan tilan suunnitelmat, ja lisäksi projektinjohto voi hyvin yksinkertaisesti ja kustannustehokkaasti seurata tilannetta sekä teettää muutoksia tai korjata virheitä.

PARAS KÄYTÄNTÖ

Työpiirustuksia laadittaessa on tärkeää varmistaa tarkkuus ja yksityiskohtaisuus. Piirustusten tulisi sisältää kaikki tarvittavat tiedot väärinkäsitysten välttämiseksi. Laadunvalvontaa on suoritettava säännöllisesti virheiden havaitsemiseksi ja korjaamiseksi varhaisessa vaiheessa. On myös tärkeää noudattaa standardoituja piirustuskäytäntöjä ja symboleja.

Yleisiä vältettäviä virheitä ovat puuttuvat yksityiskohdat, väärät mitat ja eri alojen huono koordinointi, mikä voi johtaa ristiriitoihin työmaalla. Tämän vuoksi on sekä tehokasta että hyödyllistä tehdä suunnitelmat mallintamalla rakennus BIM-työkaluilla, joissa eri suunnittelualojen suunnitelmat ovat helposti ja tehokkaasti yhdistettävissä yhteensovituksen avuksi. Näin vältetään virheitä, havaitaan puutteet varhaisessa vaiheessa ja varmistetaan, että hanke sujuu kaikin puolin hyvin.

SÄHKÖISET VS. PAPERISET TYÖPIIRUSTUKSET

Sähköisillä työpiirustuksilla on monia etuja, kuten muokkaamisen, tallentamisen ja jakamisen helppous, josta mainitsimme aiemmin. Ne helpottavat myös yhteistyötä muiden osapuolten kanssa ja lisäävät tehokkuutta vähentämällä virheriskiä. Lisäksi digitaaliset työpiirustukset ovat kestävämpiä sekä taloudellisesti että ympäristön kannalta. Haittoja ovat muun muassa riippuvuus teknologiasta ja koulutustarve.

Paperisten työpiirustusten etuna on käytännönläheinen lähestymistapa ja riippumattomuus tekniikasta, mutta niiden tuottaminen on aikaa vievää ja niiden muokkaaminen on vaikeaa.

MITEN TYÖPIIRUSTUKSIA LUETAAN

Työpiirustusten lukeminen edellyttää piirustussymbolien ja -merkintöjen ymmärtämistä. Mittojen, mittakaavojen ja merkintöjen oikea tulkinta on tärkeää piirustusten sisällön ymmärtämiseksi. Yleisesti sovitut suunnittelualakohtaiset symbolit kuvaavat erilaisia elementtejä, kuten ovia, ikkunoita ja sähkökomponentteja.

On olemassa arkkitehtonisia, rakenteellisia ja mekaanisia symboleja, sekä eri paksuisia viivoja tai viivakuvioite, sekä erityisiä merkintöjä, joilla osoitetaan sijainteja, halkaisijoita ja tyyppitietoja.

Mitat ja ulottuvuudet esitetään viivoilla, jotka merkitsevät eri pisteiden välisiä etäisyyksiä ja mittoja. Tekstiselityksissä annetaan lisätietoja, kuten materiaalikuvauksia ja erityisohjeita. Selitemerkinnät, kuten nuolet, osoittavat yksityiskohtia tai viittaavat muihin piirustuksiin.

TYÖPIIRUSTUSTEN ROOLI HANKKEEN KOORDINOINNISSA

Työpiirustukset ovat tärkeä väline hankkeen koordinoinnissa. Niiden avulla varmistetaan, että kaikki osapuolet ovat yhtä mieltä hankkeen määrittelyistä, ja ne toimivat yhteisenä referenssipisteenä kaikille työmaalla työskenteleville. Hyvä viestintä ja koordinointi ovat ratkaisevan tärkeitä sen varmistamiseksi, että hanke etenee sujuvasti ja tehokkaasti. Ja juuri tässä BIM-koordinaattori astuu kuvaan!

Noudattamalla parhaita käytäntöjä, välttämällä yleisiä virheitä ja hyödyntämällä digitaalisia työkaluja voit varmistaa, että työpiirustuksesi ovat tehokkaita ja luotettavia. Tarkat työpiirustukset ovat perusta hyvälle projektikoordinoinnille ja rakennushankkeiden onnistuneelle toteutukselle.
