ArchiFrame 2022 -version uudet ominaisuudet

Lokakuussa 2022 julkaistiin Archicad 26 -version kanssa yhteensopiva ArchiFrame 2022 -versio. Uuden ArchiFrame-version uudet ominaisuudet esiteltiin muun muassa 4.11. järjestetyn ArchiFrame-käyttäjäpäivän yhteydessä. Tämä artikkeli perustuu ArchiFramen julkaisemaan englanninkieliseen videoon.

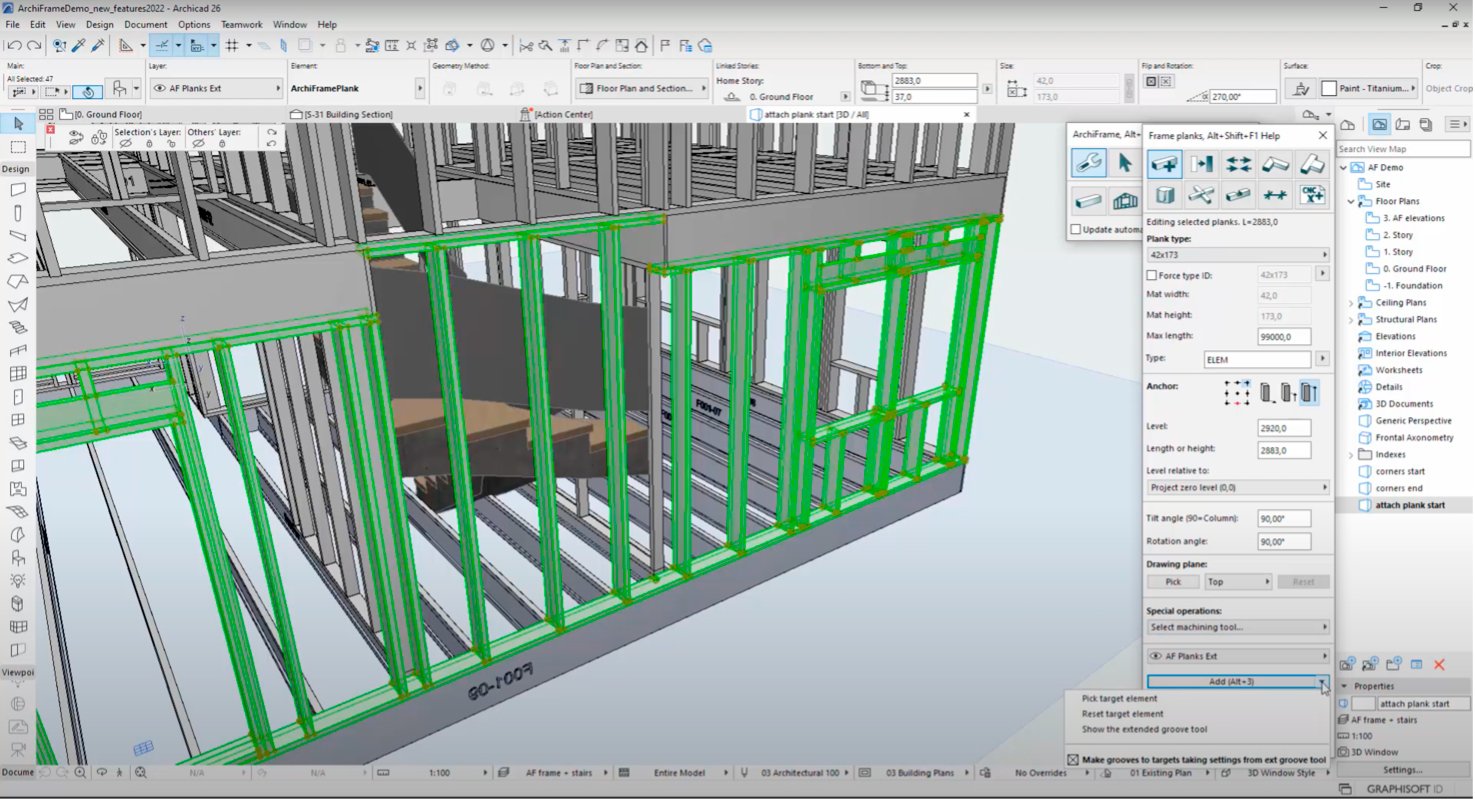

ArchiFrame 2022 -versio tuo mukanaan useamman uuden ominaisuuden ja parannuksen. Yksi tärkeimmistä uusista ominaisuuksista on mahdollisuus kiinnittää uusi kapula olemassa olevaan elementtiin. Saatat esimerkiksi haluta lisätä vaakalaudan portaikkoon portaiden kiinnittämistä varten tai lisätä palkin seinään keittiön kaappien kiinnitystä varten. Valitse tätä varten ensin elementti, johon haluat lisätä kapuloita. Vahvista sitten valinta siirtymällä Kapulat-työkaluihin (Plank tools), jossa voit valita Lisää (Add) ja sitten Poimi kohde-elementti (Pick target element).

Lisätäksesi uria uuden kapulan kohdalle, napsauta Lisää (Add) uudelleen ja valitse Näytä laajennettu uratyökalu (Show the extended groove tool). Valitse uudessa ikkunassa esimerkiksi yksi millimetri sovitusvaraa kummallekin puolelle. Avaa sen jälkeen pohjapiirrosnäkymä, johon voit lisätä uuden kapulan. Syötä kapulan yläkulman korkeus ja kapulan kulma, jotka olet etukäteen mitannut.

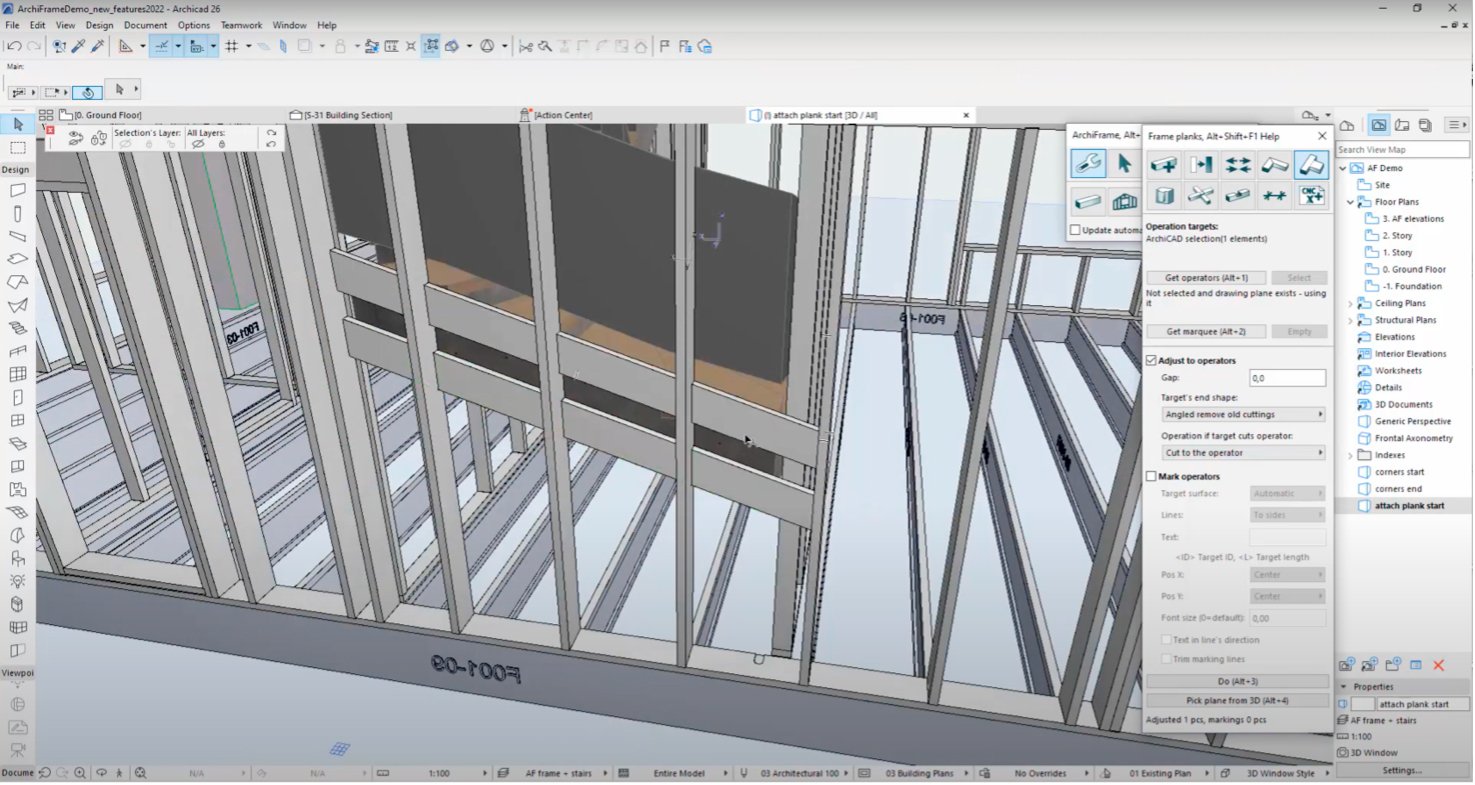

Lisää sitten kapula ja jätä se hieman lyhyeksi molemmista päistä. Sen jälkeen voit säätää uuden kapulan päät 3D-näkymässä vastaamaan seinän tolppia. Voit myös kopioida uuden kapulan. Siten molemmat uudet diagonaalilaudat ovat osa elementtiä.

Myös molempien kapuloiden kohdalla olevat urat ovat näkyvissä. Kun seinäelementin muokkaukset on tehty, avaa Kapulat-työkalujen (Plank tools) Lisää-valikko (Add menu) uudelleen ja napsauta Nollaa kohde-elementti (Reset target element). Tämä varmistaa, että uusia lisättyjä kapuloita ei enää liitetä edelliseen elementtiin.

Nurkkalautojen lisääminen

Toinen tärkeä ArchiFrame 2022 -version uusi ominaisuus on mahdollisuus lisätä uusia nurkkalautoja. Ensimmäinen askel on määrittää Archicad-taso, johon haluat lisätä nurkkalautoja. Valitse sitten Archicad-elementtejä nurkkalautojen pohjaksi. Sinun on valittava vähintään yksi pari vierekkäisiä seiniä nurkan kummaltakin puolelta. Voit myös valita seinäpareja eri kerroksista, jotta voit luoda yhtenäisiä nurkkalautoja.

Huomaa! Järjestyksellä, jossa valitset kahta viimeistä seinää, on väliä: toiseksi viimeinen seinä on sivu yksi ja viimeinen seinä sivu kaksi.

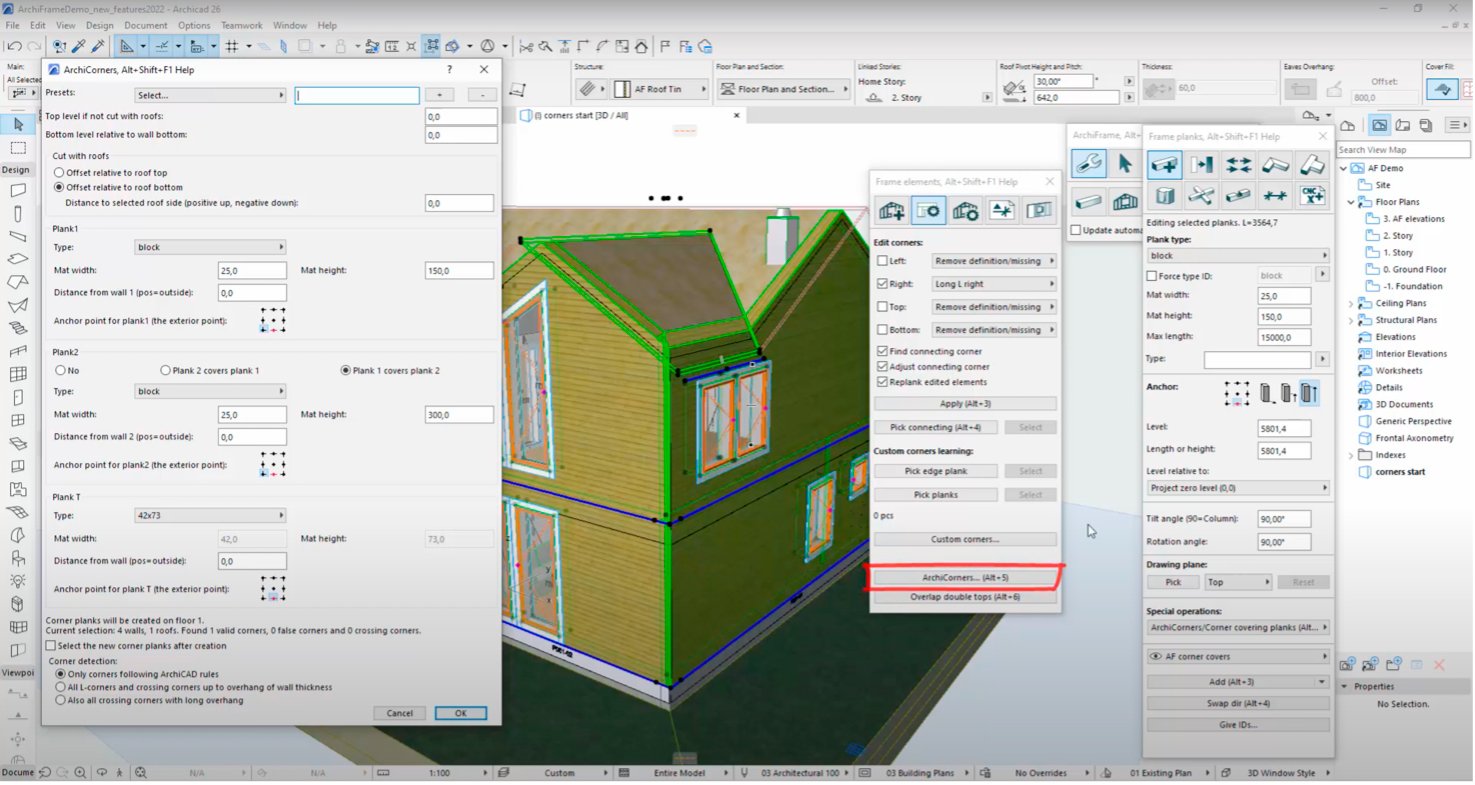

Valitse myös Archicad-katto, joka leikkaa nurkkalaudat katon kulmassa. Seuraava askel on avata Nurkkalaudat (ArchiCorners) -valintaikkuna joko Kapulat-työkalujen (Plank tools) Lisätoiminnot (Special Operations) -kohdasta tai elementin Nurkkalaudat-painikkeesta Elementtityökalut/nurkat-ikkunassa.

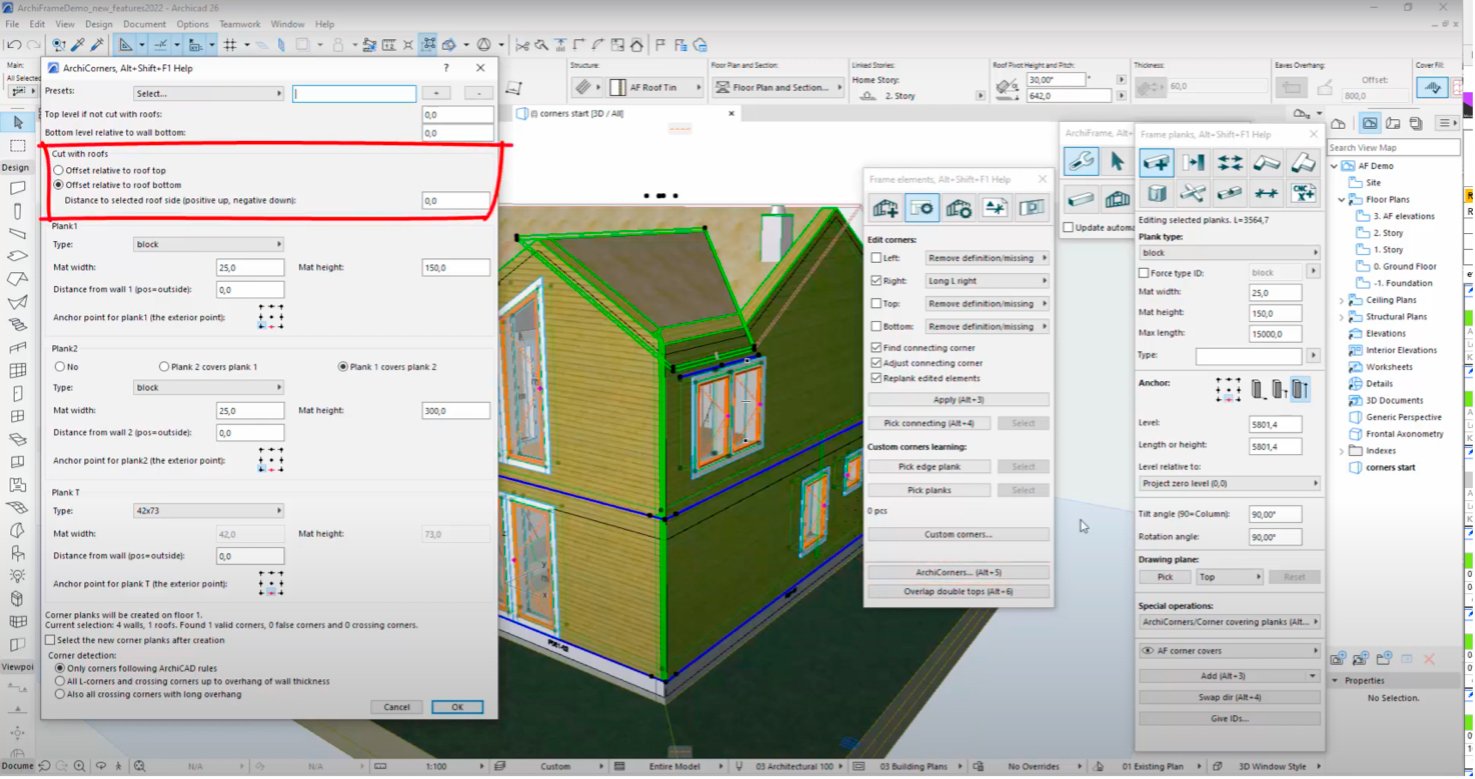

Voit säätää nurkkalautojen katkaisuetäisyyden suhteessa kattoon, etäisyyden seiniin ja nurkkalautojen tyypin.

Huomaa! T-liitos (T plank) -vaihtoehto on tarkoitettu pääasiassa hirsirakennuksiin, joissa seinät leikkaavat t-muodossa.

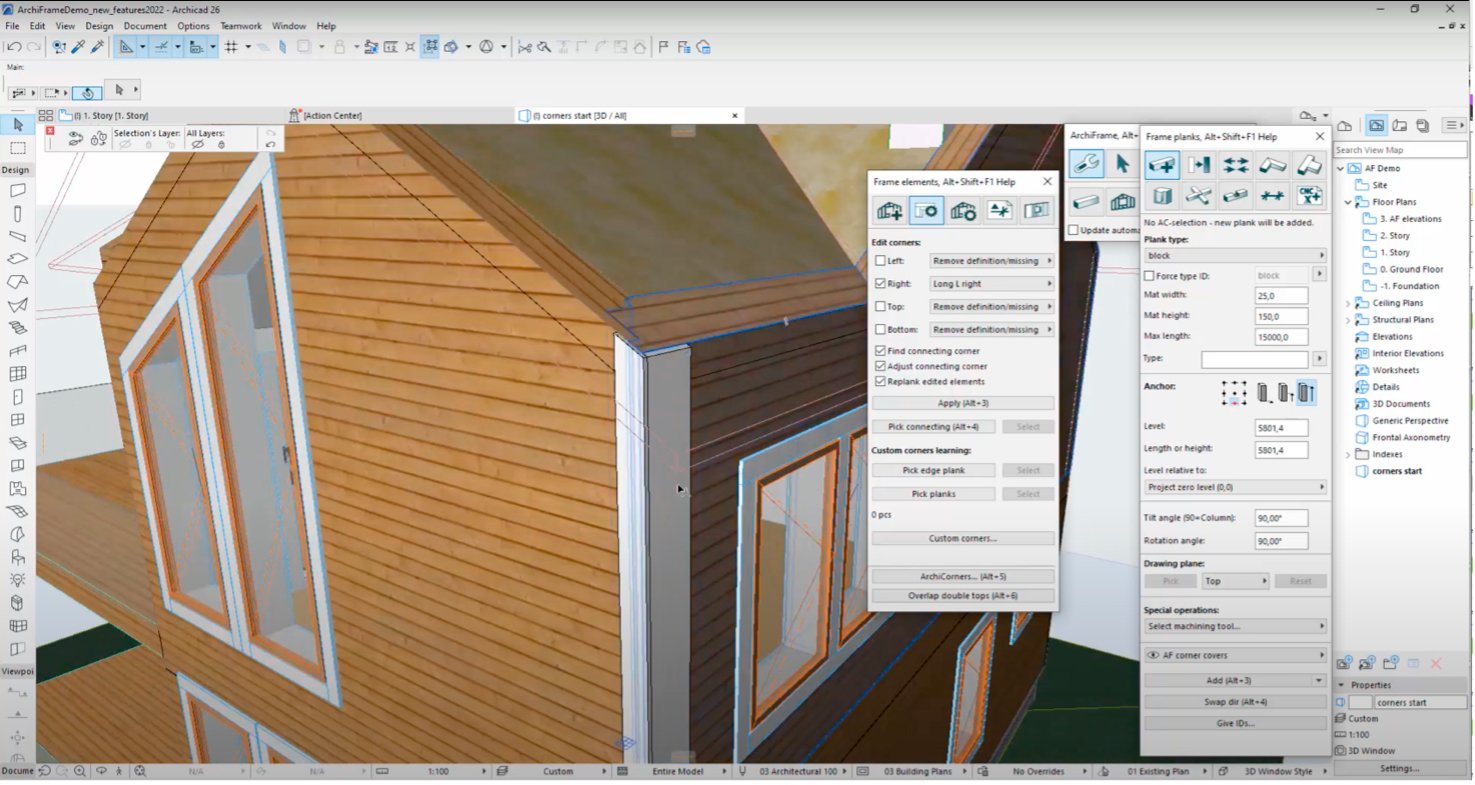

Tässä on tulos:

Eli, meillä on jatkuva nurkkakappale, joka ulottuu pohjakerroksesta kattoon. Nurkka leikataan katon kulman mukaan.

Mittapiirustukset

Kolmantena tärkeänä uutena ominaisuutena kapuloiden käsin valmistusta varten tarvittavia mittapiirustuksia on parannettu.

Huomaa! Tämä ominaisuus on vielä beta-vaiheessa, joten kerro meille, jos sinulla on parannusehdotuksia tai muuta palautetta.

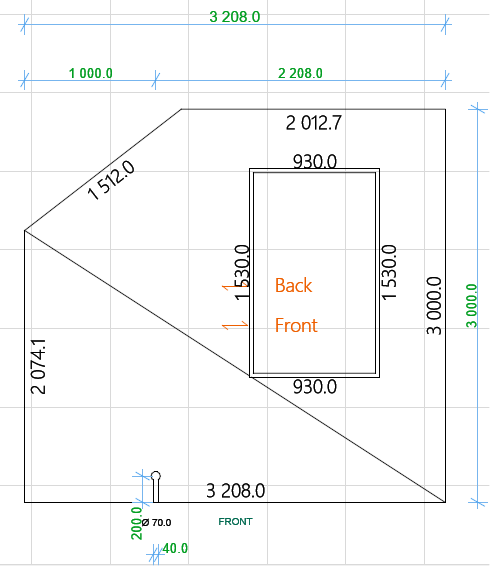

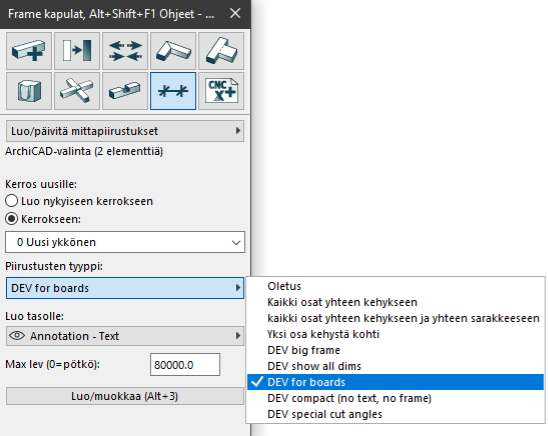

Tärkein päivitys on mahdollisuus luoda mittapiirustuksia myös levyille. Se mahdollistaa esimerkiksi monimutkaisesti työstetyn CLT-levyn mitoituksen automaattisesti. Tätä varten valitaan mittapiirustustyyli DEV for boards:

Jos haluat luoda mittapiirroksia levyjen sijaan kapuloille, ArchiFrame tarjoaa useita piirustustyylejä myös niille. Valitse vain kapula 3D-näkymässä ja valitse sopiva tyyli. Vaihtoehtojen testaamiseen, voit ensimmäiseksi lisätä kaikkien kapuloiden mittapiirustukset yhteen kehykseen. Palaa sen jälkeen 3D-näkymään ja vaihda yhteen osaan kehystä kohden, mikä korvaa edellisen piirustuksen erillisillä piirroksilla jokaiselle lankulle.

Elementteihin liittyvät parannukset

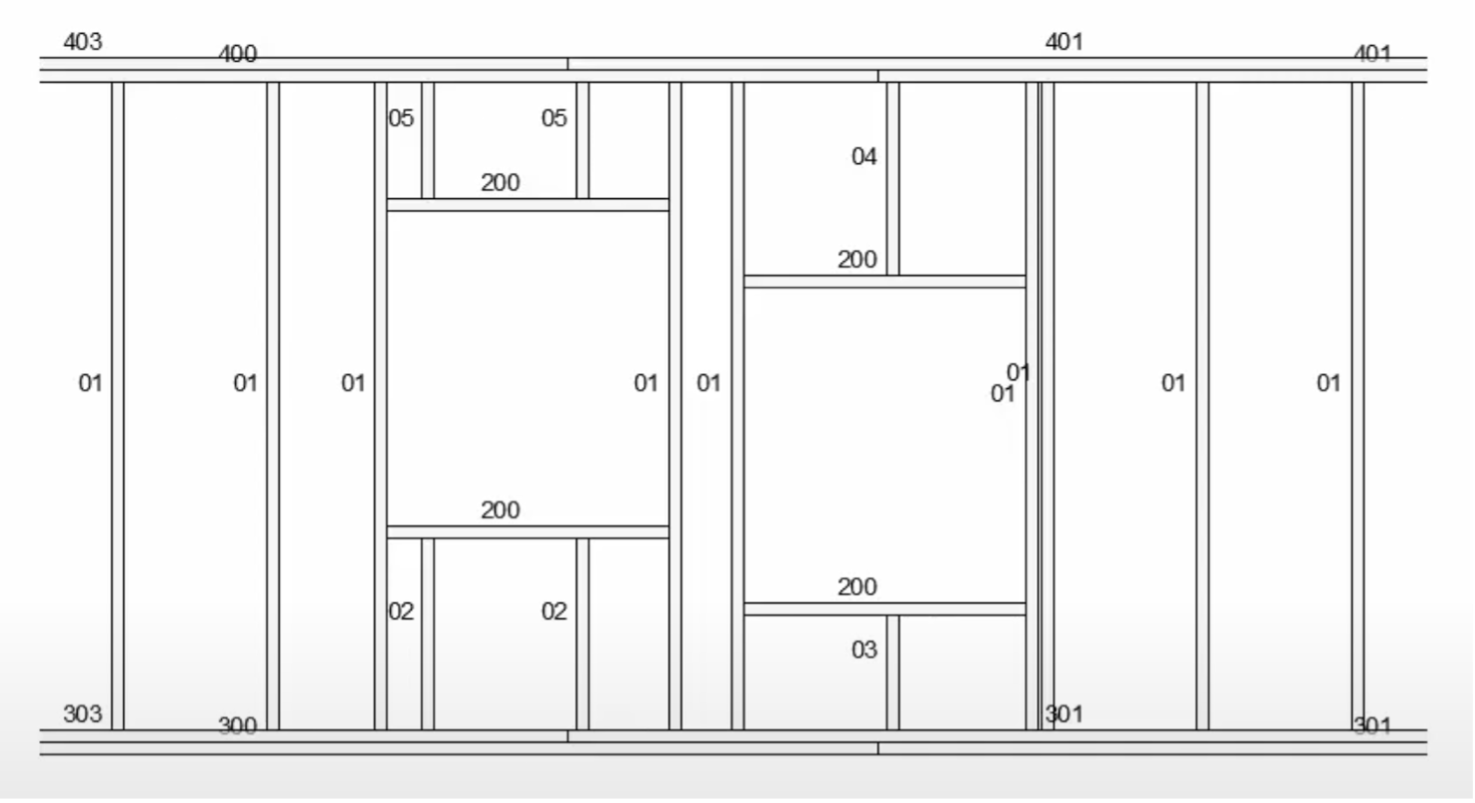

Edellä esiteltyjen uusien ominaisuuksien lisäksi ArchiFrame 2022 -versio sisältää muita tärkeitä uudistuksia, kuten kuusi elementteihin liittyvää parannusta. Ensimmäisenä parannuksena on nyt mahdollista antaa tunnisteita (IDs) elementissä oleville kapuloille kunkin lankun elementin sisäisen roolin perusteella. Alla olevan kuvan esimerkissä ala- ja yläjuoksuille on eri ID-sarja kuin tavallisilla tolpilla tai ikkunoiden vaakapuilla.

Näiden erikoistunnusten (special IDs) lisääminen edellyttää XML-tiedoston tai Lua-komentosarjan muokkaamista (katso lisätietoja tästä ArchiFrame-käsikirjasta).

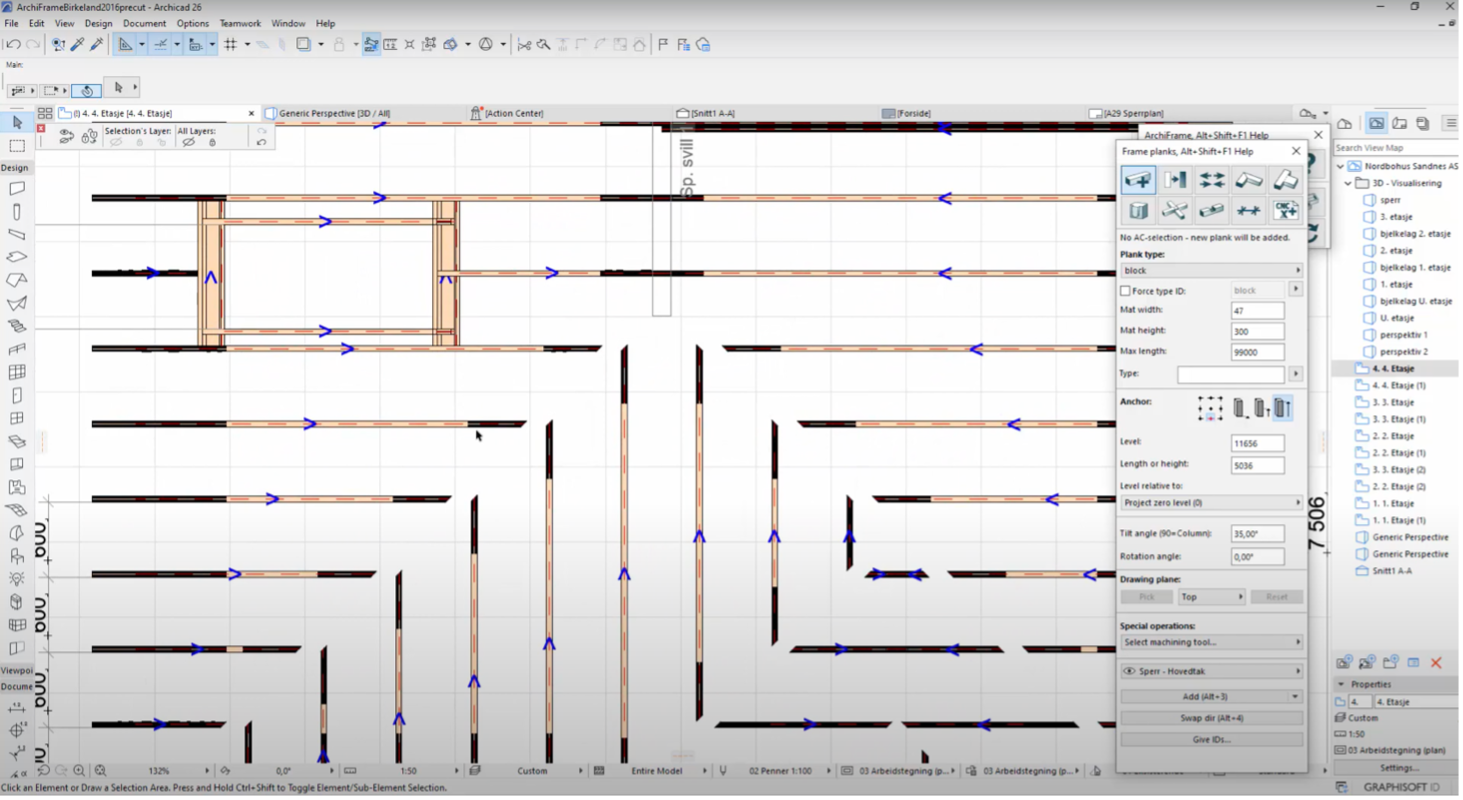

Toisena parannuksena ArchiFrame sisältää nyt vaihtoehdon lisätä sivulankut automaattisesti lattiaelementteihin. Valitse pohjanäkymässä ensin uloin lattiasauma ja napsauta sitten Elementtityökalut-ikkunassa Säädä elementtien asetuksia -välilehdellä (element options tab) Lattian reunavasat -painiketta. Tämä lisää lankut Archicad-ruudukon linjoja pitkin pohjapiirroksen mukaan. Uudet lankut ovat nyt osa lattiaelementtiä. Kun päivität, elementtitunnuskehys luo tunnukset sivuosille.

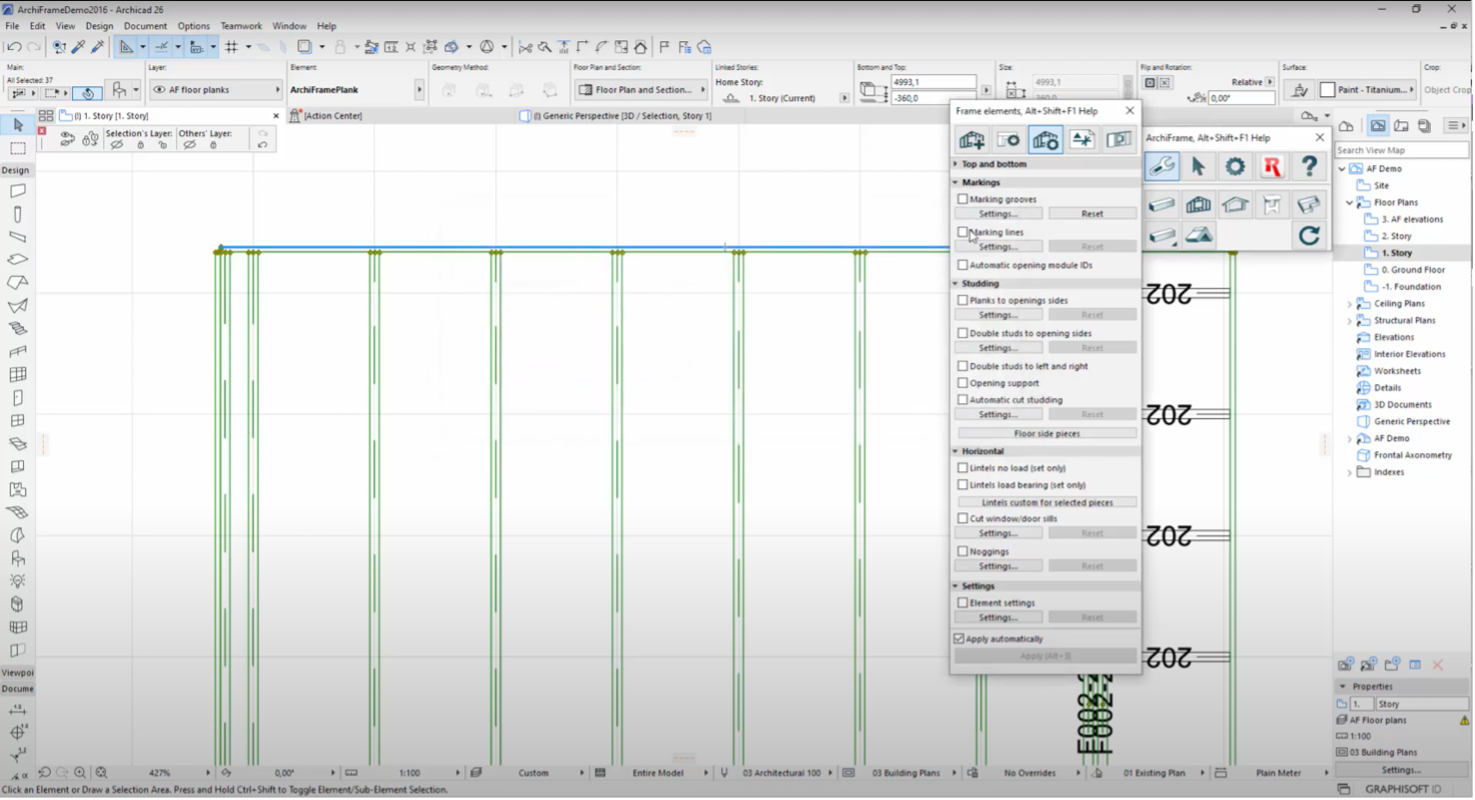

Kolmas uusi elementtivaihtoehto liittyy myös lattioihin, joihin voit nyt lisätä merkintäuria tai merkintäviivoja. Tämä tehdään Säädä elementtien asetuksia -välilehdellä. Valitse ensin Merkintäurat-kohdan asetukset, valitse siellä merkinnät myös lattioille ja ruksaa sitten Merkintäurat-asetus päälle. Merkintäurat tulevat siten näkyviin sekä tasonäkymässä että 3D:ssä.

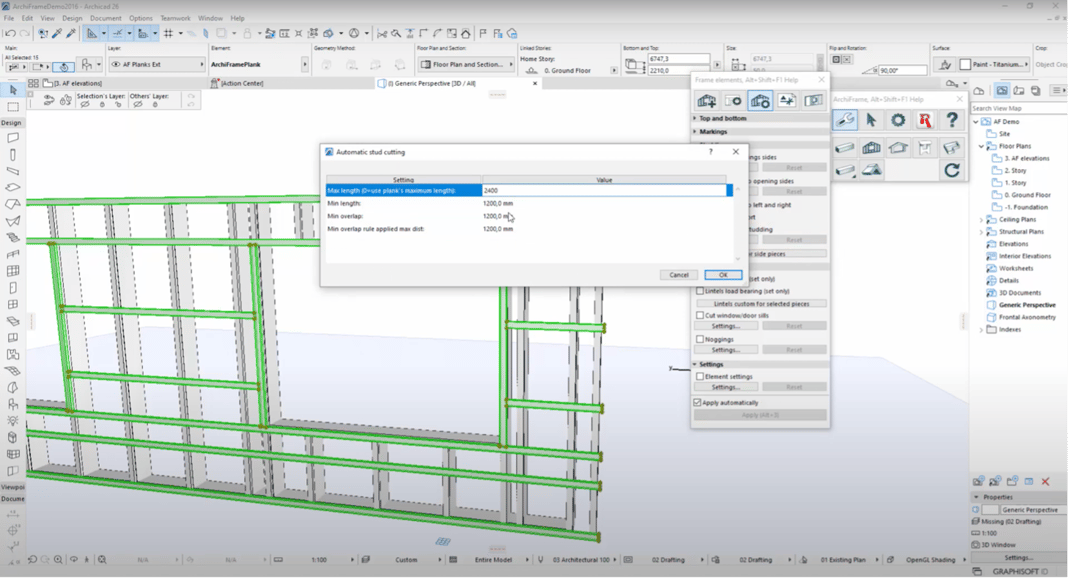

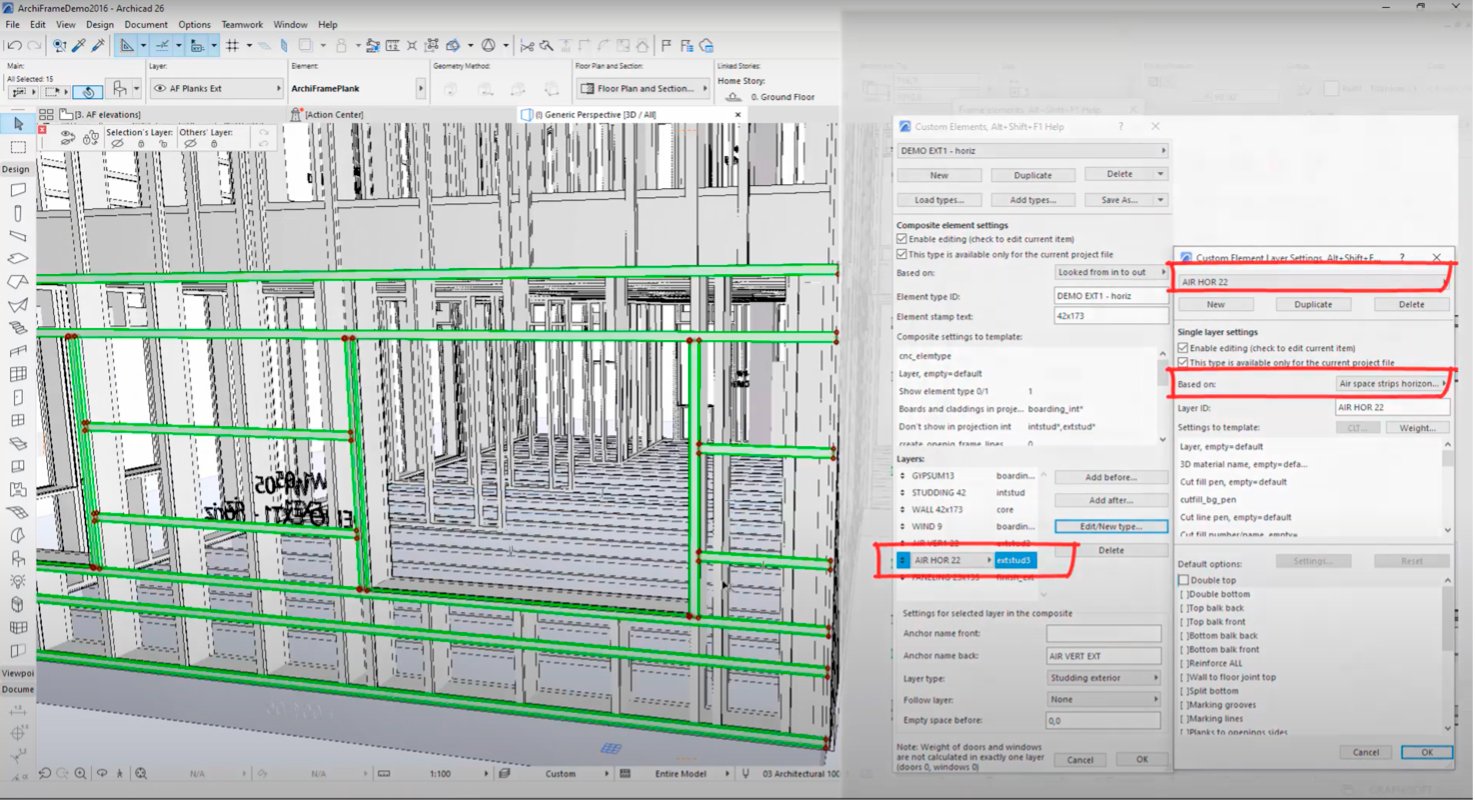

Neljäs uusi elementtivaihtoehto mahdollistaa koolauksen (studding) automaattisen katkaisun. Päivitä yksi seinistäsi niin, että siinä on vaakasuora koolaus (studding) ja luo lankut uudelleen. Näet seinän uuden määritelmän alla olevasta kuvasta.

Katso koolauksen automaattisen katkaisun ohjeita tarkemmin videosta.

Viidennen uuden elementtityökalun avulla voit laajentaa aukonylityspalkin jatkumaan reunimmaisen aukkoon liittyvän tolpan reunaan asti. Elementti-valikon aukonylityspalkin asetuksista valitse vaihtoehto lisätä aukonylityspalkki elementin takaosaan ja laita rasti ruutuun Extend beams to furthest side of the king studs. Sitten näet tuloksen.

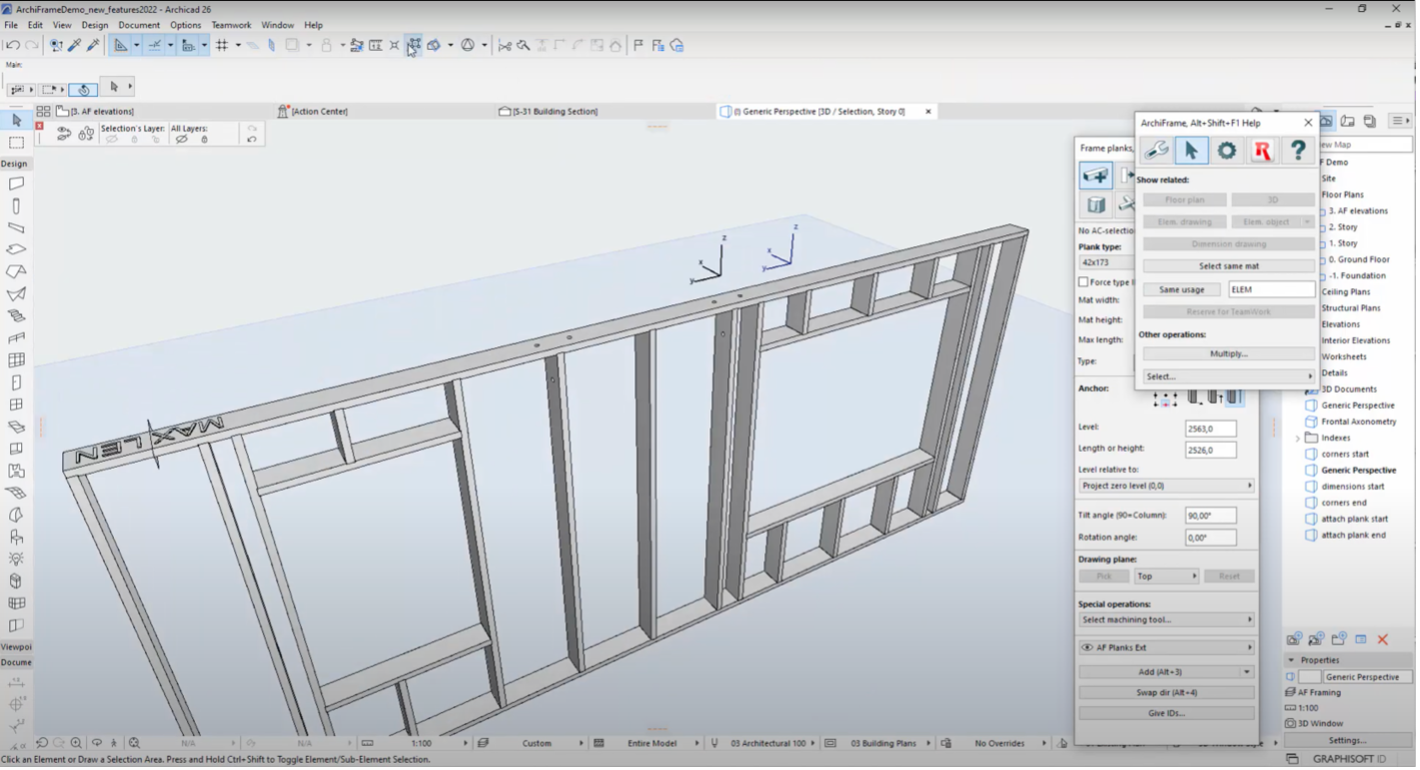

Kuudes ja viimeinen elementteihin liittyvä päivitys on mahdollisuus lisätä porausreiät nostamista varten. Valitse ensin yläjuoksu ja kaksi tolppaa, joihin porataan reiät elementin nostamista varten. Siirry sitten Kapulat-työkaluun ja Lisätoimintoihin (Special Operations) ja valitse Elementin nostoreiät seinä ylhäältä (Element lifting drillings wall top). Tässä voit säätää porausreikien asetuksia. Reiät tulevat näkyviin elementin leikkauksessa ja 3D:ssä. Porausreiät voidaan poistaa laajennettujen Kapulat-työkalujen kautta.

Näkymiin liittyvät parannukset

ArchiFrame 2022 sisältää parannuksia uumapalkkien vahvikkeiden näyttämiseksi. Ensin lyhyt yhteenveto vahvikkeiden automaattisesta lisäämisestä. Vahvikkeiden lisäämiseksi, mene Kapulat-työkalun Lisätoiminnot (Special Operations) -kohtaan ja valitse Automatic reinforcement settings.

Projekteissa, joissa käytetään vanhaa ArchiFrame-kirjastoversiota, vahvikkeet näkyvät pohjassa vain tartuntapisteinä. Päivitä ArchiFrame-kirjasto, jotta vahvikkeet näkyvät. Nyt vahvikkeet näkyvät pohjapiirrostuksessa mustina täytteinä.

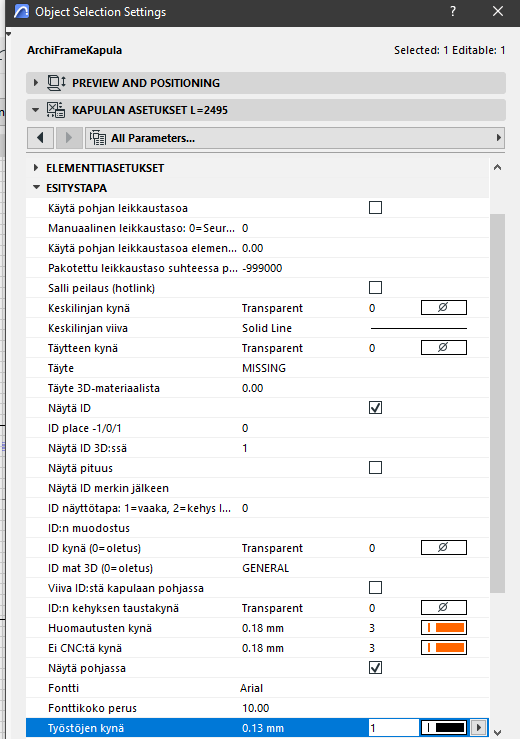

Objektin asetuksista voit muuttaa täytteen väriä täältä:

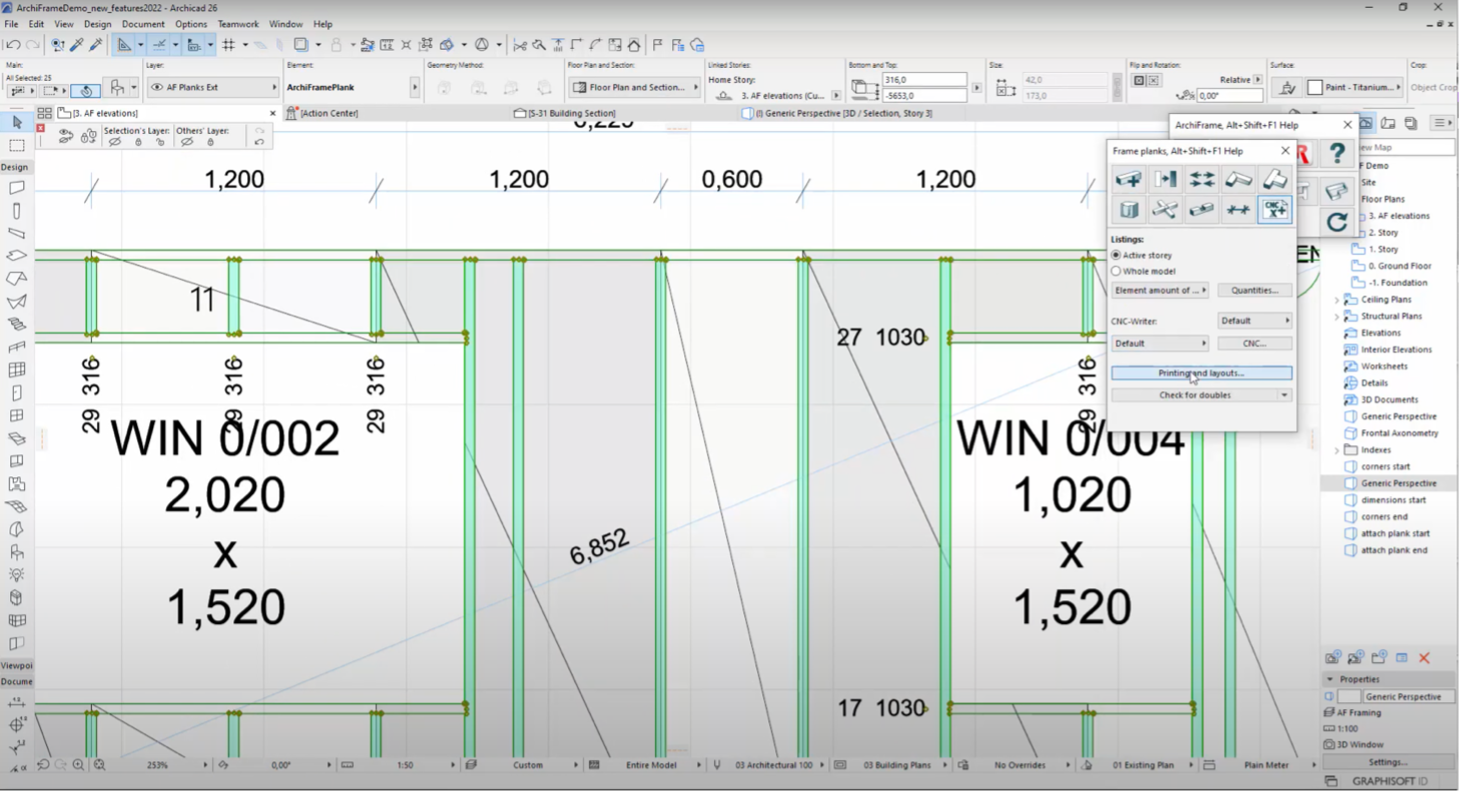

Toinen parannus on elementtien piirtojärjestyksen säilyttäminen ei-päivittyvillä plansseilla. Nyt planssit noudattavat pohjan edessä/takana -asetusta:

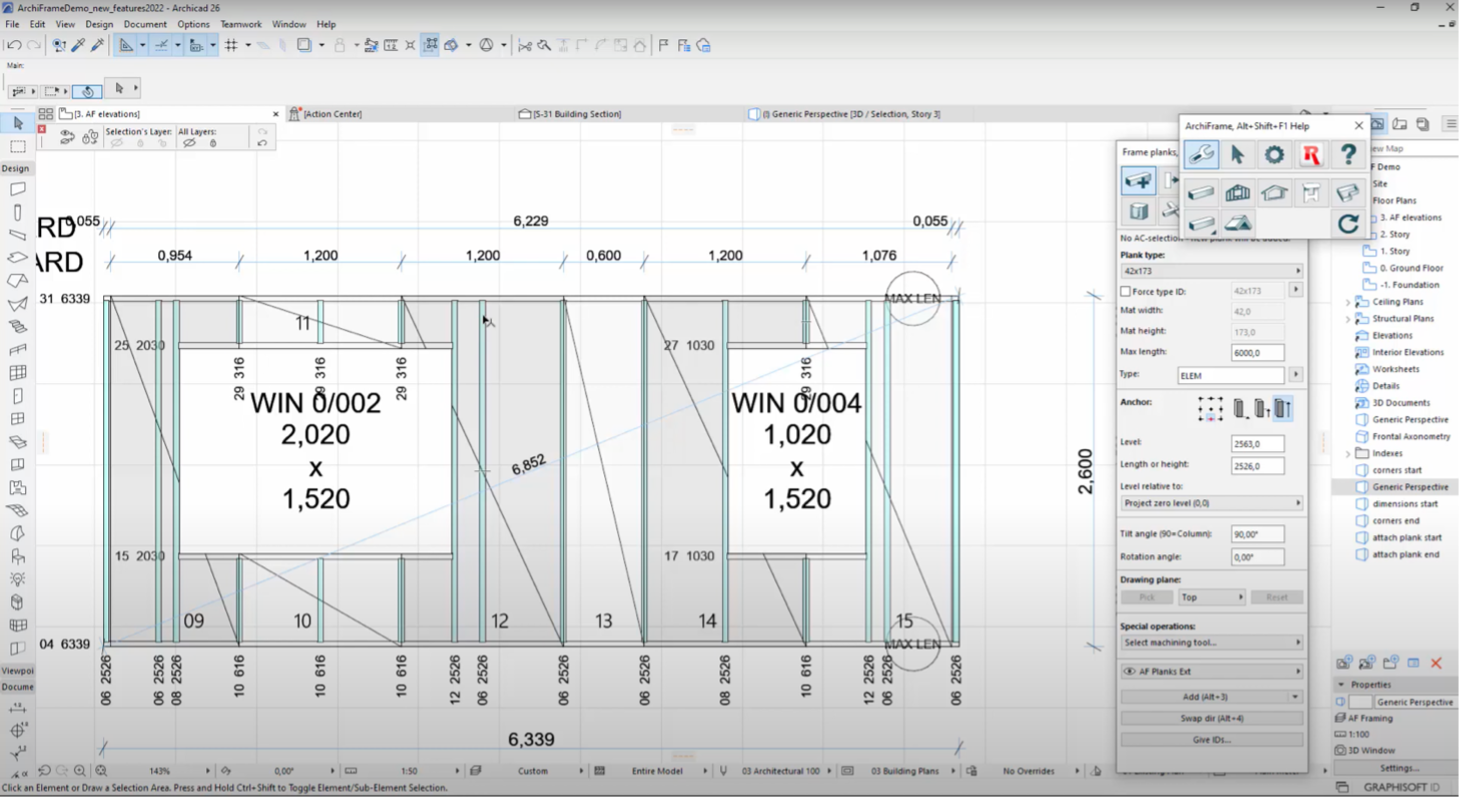

Esimerkiksi alla tuodaan tolpat piirtojärjestyksessä levyjen eteen:

Kun luot planssin tästä elementtileikkauksesta, järjestys näkymässä säilyy planssissa.

 ArchiFrame tukee nyt CNC-vientiä Bvx 2.0 -muodossa

ArchiFrame 2022 -versio tuo mukanaan myös uusia vientivaihtoehtoja. Kapulat-työkalujen määrälistauksissa ja CNC-vienti-osiossa on uusi vaihtoehto viedä tietoja Bvx 2.0. -muodossa. Tämä muoto on luettavissa Cambriumia käyttävillä Hundegger CNC-koneilla. ArchiFramen BTL CNC -vienti tukee nyt lohenpyrstö- ja tappiliitoksia.

Liitos-työkalun uudet vaihtoehdot

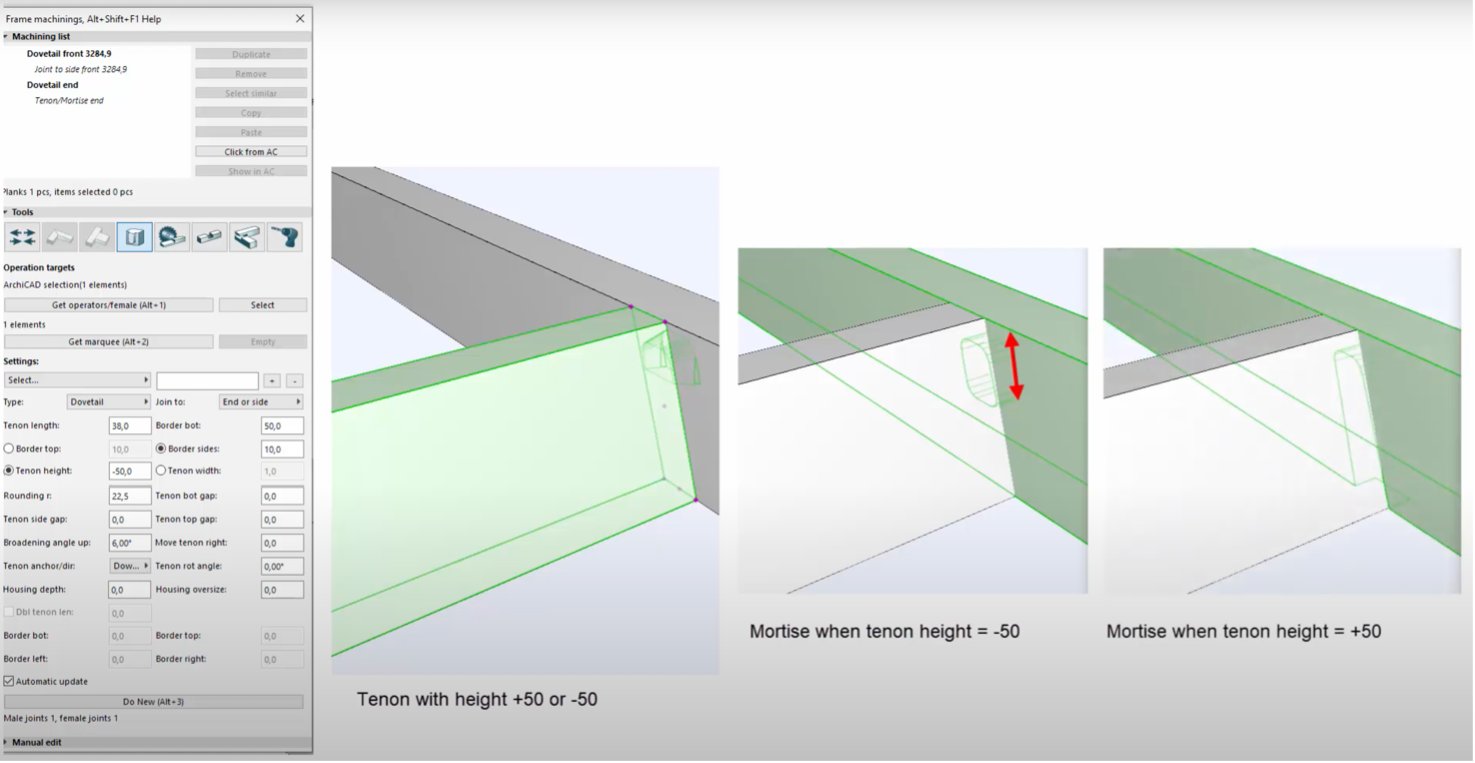

Myös Liitokset-työkalu on päivitetty uusilla vaihtoehdoilla. Ensinnäkin lohenpyrstöliitosten asetuksissa (settings for dovetail joins) on nyt mahdollista asettaa negatiivinen arvo taskun korkeus (Tenon heights field) -kenttään. Tällä asetuksella ei ole vaikutusta itse tappiin, mutta se varmistaa, että tasku on kaksi kertaa tapin korkeus, kun taas positiivinen tapin korkeusarvo voi olla hyvin suuri.

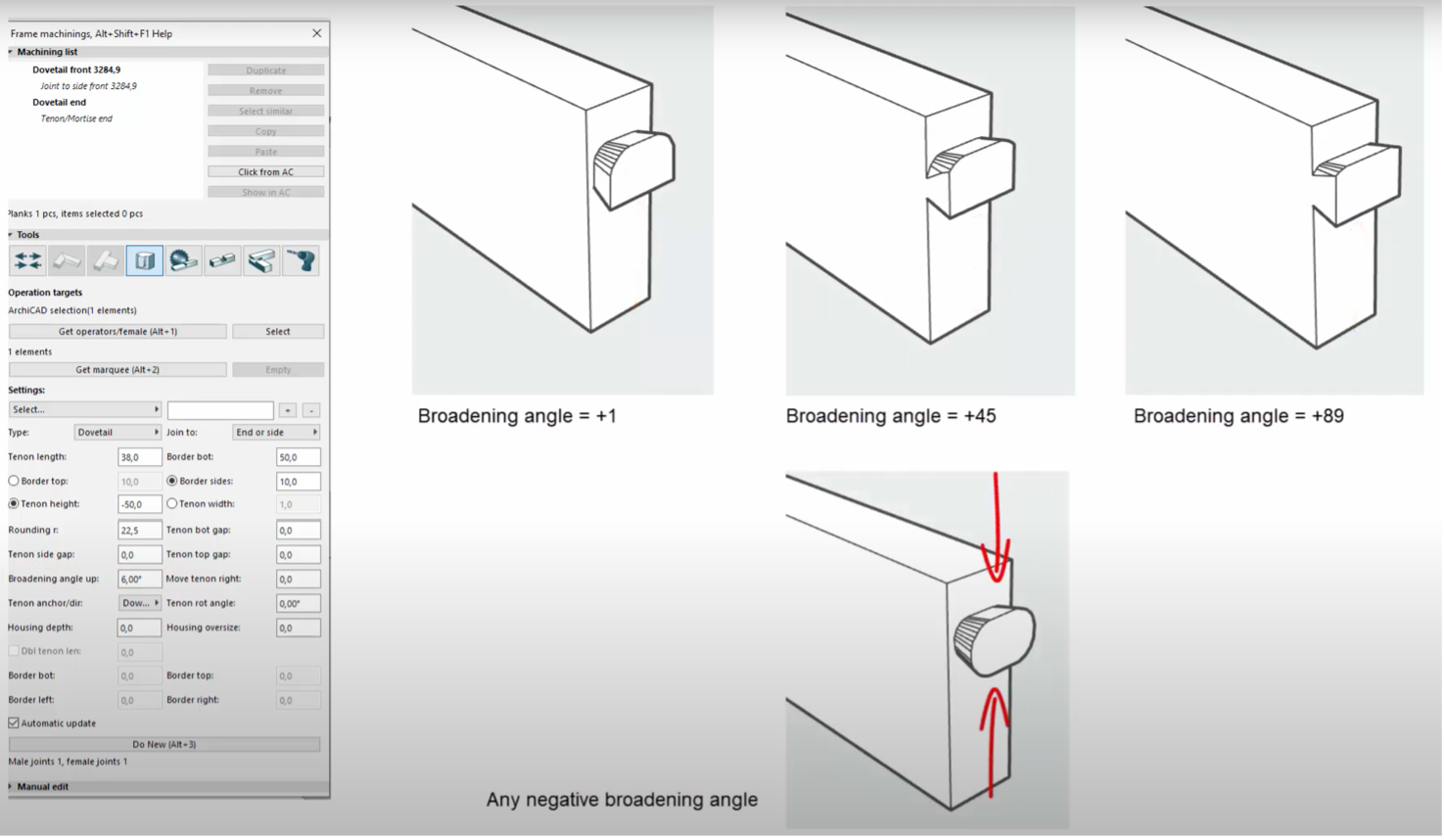

Toinen päivitys lohenpyrstöliitoksille (dovetail joints) on mahdollisuus syöttää negatiivinen arvo Leventymiskulma ylöspäin (Broadening angle up) -kenttään. Kun tämä arvo on positiivinen, tapin toinen puoli on tasainen. Kun arvo on negatiivinen, tapin molemmat puolet ovat pyöristettyjä.

Kolmas liitoksiin liittyvä päivitys on se, että nyt on mahdollista lisätä useita tappi- tai lohenpyrstöliitoksia lankun päähän siten, että jokainen liitos on ankkuroitu lankun eri puolille.

Lopuksi ArchiFrame 2022 tarjoaa uuden liitostyypin nimeltä Hobafix-liitos, joka sisältää metallilevyn.
