Archicad STAR(T) Edition – yhä SE nopein reitti Archicad-maailmaan

Archicad STAR(T) Edition – lyhyemmin SE – on edelleen hyvin houkutteleva vaihtoehto työkaluksi aloittelevalle tai pienemmälle suunnittelutoimistolle. Archicad voi olla entuudestaan tuttu, esimerkiksi opiskeluajoilta tai edellisistä työpaikoista, joten sen käyttöönotto voi olla hyvinkin helppoa.

Archicad STAR(T) Editionin käyttöliittymä ja perusominaisuudet vastaavat Archicad-täysversiota – eroavaisuudet koskevat lähinnä tuottavuutta ja yhteistyöominaisuuksia, joita kaipaavat lähinnä isommat toimistot.

Tärkeimmät SE 2022 -uudistukset

Uusin kevytversio, Archicad STAR(T) Edition 2022, ilmestyi helmikuun alussa 2022 (FIN-versio ilmestyy maaliskuun lopussa). Sen pohjana on tuttuun tapaan uusin täysversio, Archicad 25. Täten SE:n uudistukset ovat suurilta osin samoja kuin täysversion, mutta SE-version rajoitukset huomioon ottaen.

Edellisen version uudistukset jäivät hieman täyden version varjoon, mutta tällä kertaa on toisin: nyt julkaistut ominaisuudet tehostavat työskentelyä huomattavasti. Näiden ominaisuuksien olisi pitänyt olla Archicadissä jo ensimmäisistä versioista alkaen!

Näytä valinta Pohja-, 3D- ja Julkisivu-/Leikkaus-ikkunoissa

Nyt voit liikkua fiksummin 2D- ja 3D-ikkunoiden välillä. Näkymässä valitut elementit pysyvät valittuina siirryttäessä ikkunasta toiseen. Valintojen Näytä valinta 3D:ssä ja Näytä kaikki 3D:ssä rinnalle on tullut vaihtoehto Valitse 3D:ssä, jolla pääsee 3D-ikkunaan niin, että kaikki elementit näkyvät, mutta 2D-ikkunassa valitut elementit säilyvät valittuina – sama toimii luonnollisesti myös 3D:stä 2D:hen sekä leikkaus- ja julkisivuikkunoissa. Tämä on iso apu projektissa navigoitaessa.

Piilota elementit väliaikaisesti 3D-ikkunassa

3D-ikkunassa on mahdollista piilottaa väliaikaisesti valitut elementit toiminnolla Piilota valinta. Ennen piti sammuttaa koko taso, jos halusi piilottaa jotain 3D-ikkunassa.

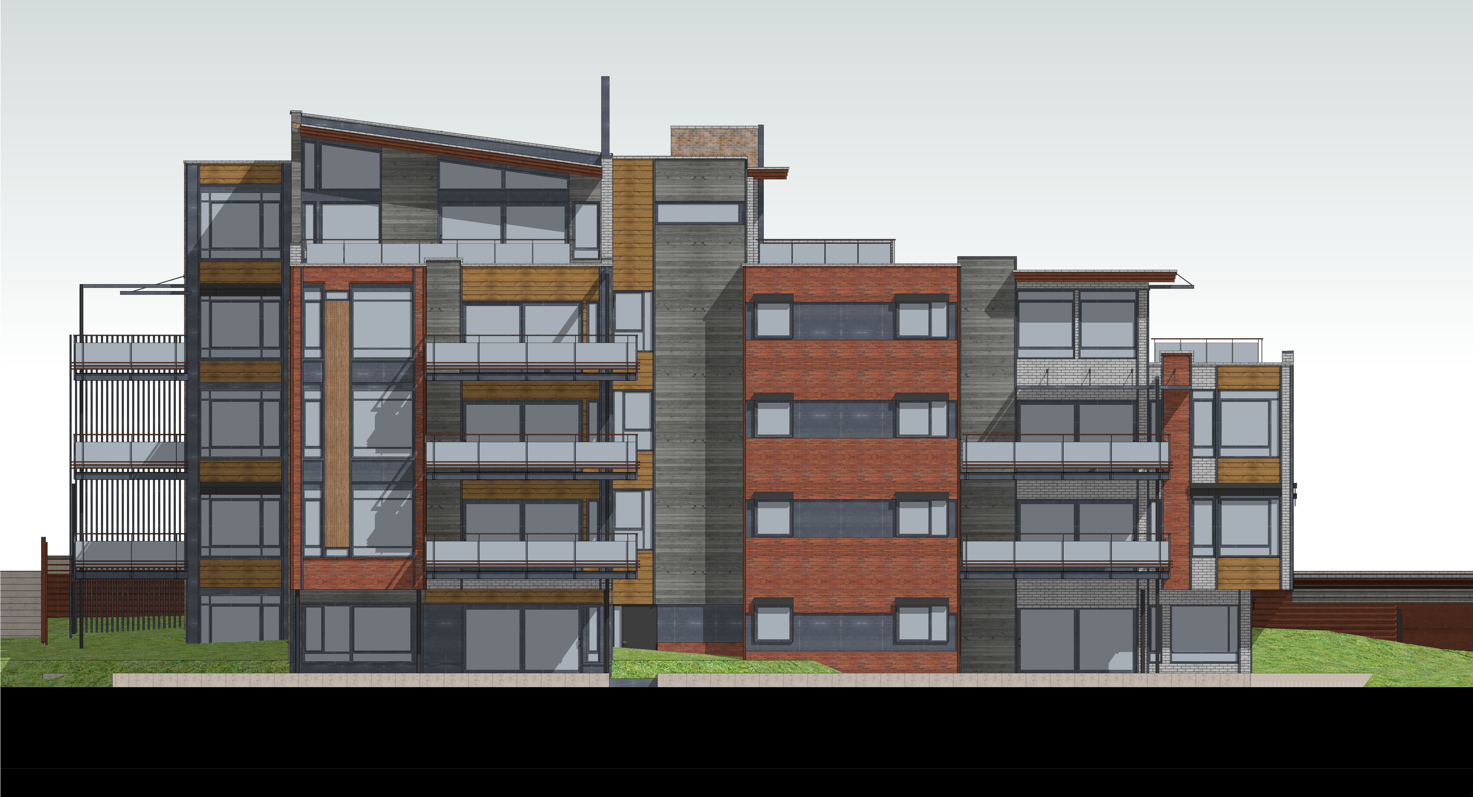

Pintatekstuurit Julkisivuissa ja Leikkauksissa

3D-näkymistä tutut Pintatekstuurit saa näkyviin nyt myös julkisivuissa ja leikkauksissa. Samalla tekstuurit ovat saaneet realistisemman, pehmeämmän varjostuksen. Nyt todentuntuiset väritetyt julkisivukuvat syntyvät suoraan Archicadissä, ilman erillistä kuvankäsittelyä – ja ne vastaavat aina mallia!

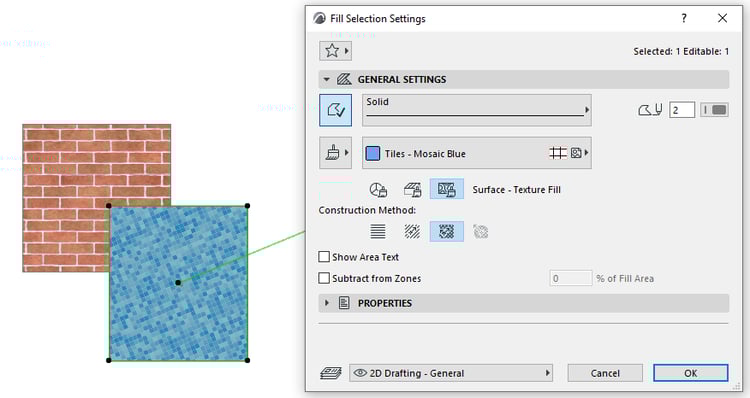

Pintatekstuurit Täyte-työkalussa

Täytteet voivat nyt käyttää Pintamateriaaleja. Piirrettäessä Täytettä Pohja-/Detalji-esitystä varten on helppo valita suoraan pinnan väri, pintatäyte tai tekstuuri – samoin kohdistus- ja vääristysvaihtoehdoin kuin muissakin täytetyypeissä.

Vyöhykkeet ja niiden selitteet leikkauksissa ja julkisivuissa

Vyöhykkeet voi esittää nyt myös leikkauksissa, julkisivuissa ja seinäkaavioissa. Ne eivät vain näy vaan ovat valittavissa ja muokattavissa muiden elementtien tapaan.

Lisäksi Vyöhykkeitä voi varustaa Selitteillä, aivan kuten muitakin elementtejä. Samaan Vyöhykkeeseen saa useita Selitteitä, vaikkapa eri näkymiä ja mittakaavoja varten. Selitteet ovat dynaamisia, eli ne seuraavat vyöhykkeen muutoksia. Leiman sijoitus ja muokkaaminen, Vyöhykkeen esivalinta sekä Lisää selitteet valittuihin toimivat kuten muissa elementeissä.

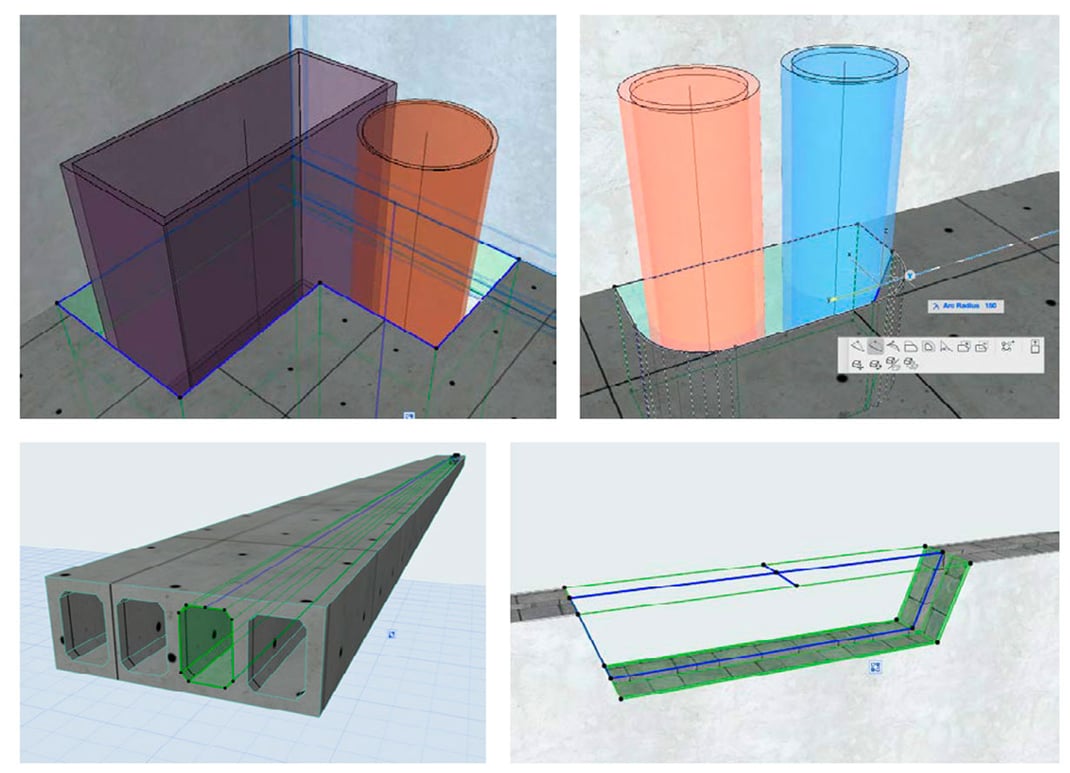

Monikulmaiset Aukot

Aukko-työkalu on kehittynyt entisestään: enää käyttö ei rajoitu suorakulmaisiin tai pyöreisiin muotoihin, vaan muoto on vapaasti muokattavissa.

Uusia kalusteita asuntoihin ja liiketiloihin

Archicadin päivitetty sisäinen objektikirjasto tarjoaa 39 uutta ajanmukaista kalusteobjektia: keittiömoduuleja, vuodesohvia, naulakoita, verhoja, pöytiä, mattoja, grillejä. Archicad-kirjasto sisältää jo yli 1 300 objektia. SE-versio käyttää samoja objektikirjastoja kuin täysi Archicad.

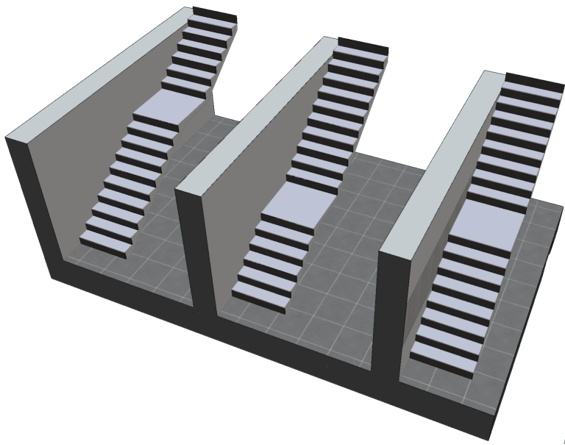

Parempi Porras-työkalu

Portaat ovat usein rakennuksen monimutkaisimpia suunnittelukohteita. Archicadin älykäs Porras-työkalu taipuu moneen. Uusi pituusmittaustapa Jännettä pitkin laskee portaan askelmien etenemät suoraa viivaa pitkin – kulkuviivan ja askelman etureunan risteyksestä askelman takareunan risteykseen. Aiempi Kaarta pitkin -mittaustapa säilyi muuttumattomana.

Peruslinjan avaus/lukitus joustavoittaa porrassuunnittelua. Nyt porrassyöksyt venyvät ja lyhenevät automaattisesti portaan muutosten mukana, kun poistaa Porras-asetuksissa valinnan “Lukitse peruslinja”. Tämä toimii vain uudella Jännettä pitkin -laskentamenetelmällä. Jos peruslinjan lukituksen avaa, portaan käännösten väliset syöksyt valikoituvat ja avautuvat automaattisesti. Tämä ehkäisee mahdottomia geometrioita ja mahdollistaa erikoisempien portaiden luonnin.

Automaattiset lepotasot avittavat lepotasojen geometrian luonnissa. Kun automaattisille lepotasoille asetetaan minimimitta, portaan ylijäämän voi jakaa joko lepotason alkuun, loppuun tai tasaisesti molempiin. Tämäkin toimii vain Jännettä pitkin -laskentatavalla.

Archicad Start Edition on jälleen nopeampi

3D-renderointi Macissä on ennennäkemättömän nopeaa: Archicad hyödyntää nyt Applen uutta grafiikkateknologiaa, joka korvaa OpenGL:n. Uusi Metal tukee suoraa GPU-yhteyttä.

Kaikki uudet ominaisuudet voi tarkistaa Archicad 25:n uudet ominaisuudet -ohjeesta.

Archicad START Edition 2022 verrattuna Archicad 25:een

Kuten todettu, perusominaisuuksiltaan Archicad SE vastaa pitkälti täysversiota. Huomattavin ero on natiivitiedostojen yhteensopivuus: SE ei avaa täysversion PLN- ja PLA-tiedostoja. Toisinpäin homma toimii: täysversio avaa SE:llä tallennetut tiedostot. Onneksi on kuitenkin IFC-muoto, jossa tieto liikkuu eri versioiden välillä – onhan SE täysiverinen tietomallinnusohjelmisto.

Yksi puute on Tulostussarja-ominaisuus eli Järjestely-ikkunan neljäs välilehti. Tämä tarkoittaa käytännössä sitä, että jokainen planssi tulee tallentaa erikseen. Asia ei silti ole niin paha kuin miltä se saattaa kuulostaa. Kun Planssit sijoittaa kansioon, koko kansio voidaan tallentaa kerralla, vaikkapa monisivuiseksi PDF-tiedostoksi.

SE-versio ei myöskään tarjoa Maxon Cinewarea eikä luonnosrenderointia. Perusrenderointi kuitenkin onnistuu, ja monet käyttäjät ovat hankkineet visualisointiin Archicad-yhteensopivan lisäohjelmiston, kuten Artlantiksen.

BIMx-hypermalleja voi luoda SE:llä aivan kuten täysversiolla, mikä onkin todella näppärä tapa herättää malli eloon ja jakaa suunnitteludokumentit projektin muille osapuolille.

Eroavaisuudet kohdistuvat siis lähinnä tuottavuuteen. Kaiken pystyy SE-versiolla tekemään, muttei aina yhtä nopeasti ja tehokkaasti kuin täysversiolla.

Lisäksi SE:stä puuttuvat Tiimityö-ominaisuudet sekä Muutosvaiheet. Rajoituksia on myös viitetiedostoissa ja ehdollisissa esitystavoissa. Nämä seikat rajoittavat yhteistyötä suuremmissa projekteissa. Kannattaa kuitenkin muistaa, että puutetta voi paikata vuokraamalla Archicad-täyslisenssin tarvittavaksi ajaksi.

Onko SE riittävä?

Rajoituksistaan huolimatta Archicad STAR(T) Edition riittää täysin monelle pienemmälle yritykselle, tai yritystoimintaa aloittelevalle suunnittelijalle. STAR(T) Edition -lisenssi on kertaostos ja ikuisesti voimassa – vuositilaus- tai ylläpitomaksuista ei tarvitse huolehtia.

SE-lisenssin voi toki aina päivittää uudempaan versioon. Vanhasta lisenssistä hyvitetään aina tietty summa riippuen sen iästä.

SE:n hankinta ei myöskään kahlitse käyttäjää kevytversioon, vaan sen voi aina päivittää täysversioon koko hankintahintansa suuruisen hyvityksen kera. Melko järkevä valinta ensimmäiseksi Archicadiksi?
